SESTAVLJANJE IN NAMEŠČANJE
OPOMBA
y y Za optimalno priključitev mora biti priključni del kablov
HDMI in naprav USB tanjši od 10 mm in ožji od 18 mm.
Če kabel USB ali pomnilniški ključ USB ne morete pri-
klopiti v vrata USB televizorja, uporabite podaljšek, ki
podpira USB 2.0.
*A 10 mm
*B 18 mm
y y Izdelku je glede na model priložena različna dodatna oprema.
y y Pridržujemo si pravico do sprememb specifikacij izdelka ali vsebine teh navodil za uporabo brez pred-
hodnega obvestila zaradi nadgradnje funkcij izdelka.

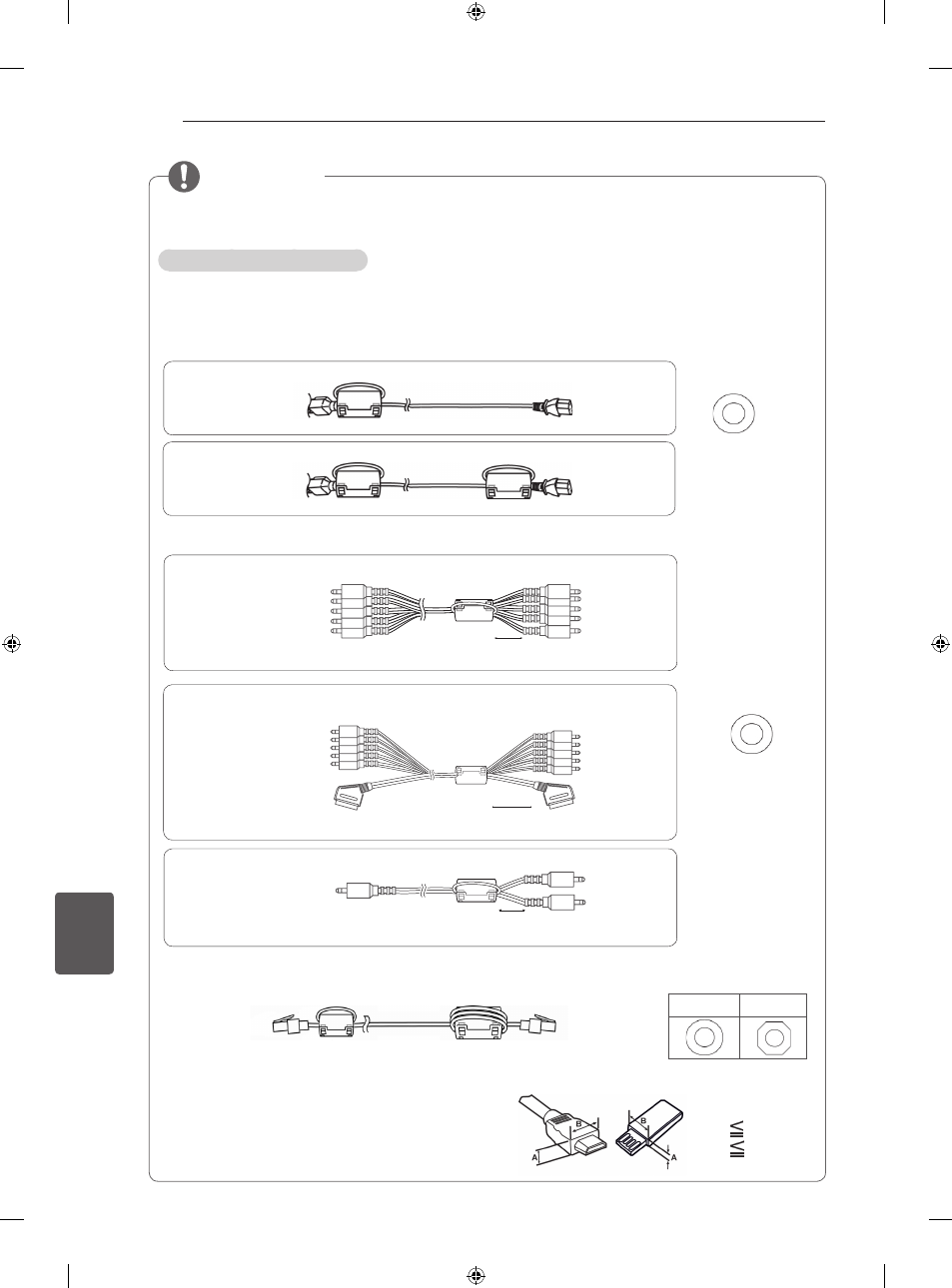

Način uporabe feritnega jedra
1 Feritno jedro uporabite za omejevanje elektromagnetnih motenj pri napajalnem kablu.
Napajalni kabel enkrat ovijte okoli feritnega jedra.
2 Feritno jedro uporabite za omejevanje elektromagnetnih motenj pri kablu. Feritno jedro postavite
v bližino televizorja.
[prečni prerez
feritnega jedra]
(Črn)
[prečni prerez
feritnega jedra]
(Črn)
– Če imate dve feritna jedra, upoštevajte shemi na slikah 1-1 in 2.
– Če imate tri feritna jedra, upoštevajte shemi na slikah 1-2 in 2.
– Če imate vrata LAN, upoštevajte tudi navodila na sliki 3.
3 Feritno jedro uporabite za omejevanje elektromagnetnih motenj pri omrežnem kablu. LAN-kabel
enkrat ovijte okoli feritnega jedra B in trikrat okoli feritnega jedra A. Feritno jedro nato postavite v
bližino televizorja in zunanje naprave.
[do
televizorja]
[do zunanje
naprave]
B A
[slika 3]
A (siv) B (siv)
[prečni prerez
feritnega jedra]
[do zunanje naprave]
[slika 2-1]
[do televizorja]
10 mm(+ / - 5 mm)
Komponentni kabel Y, Pb, Pr, L, R enkrat ovijte okoli feritnega jedra.
[do zunanje naprave]
[slika 2-2]
[do televizorja]
10 mm(+ / - 5 mm)
Zberite in povežite Komponentni Y, Pb, Pr, L, R in scart kabel z Feritno jedro.
[slika 2-3]
10 mm(+ / - 5 mm)
Zvočni kabel računalnika enkrat ovijte okoli feritnega jedra.
[do zunanje naprave]
[do televizorja]
[ slika 1-1]
[do stenske vtičnice]
[do televizorja]
[do stenske vtičnice]
[do televizorja]
[ slika 1-2]
Feritno jedro nato postavite v bližino televizorja in stenske vtičnice.
Feritno jedro nato postavite v bližino stenske vtičnice.
