MONTAJE Y PREPARACIÓN
NOTA
y y Para obtener una conexión óptima, los cables HDMI y
los dispositivos USB deberían tener biseles de menos
de 10 mm de grosor y 18 mm de ancho. Utilice un cable
de extensión compatible con USB 2.0 si el cable USB o
la memoria USB no son válidos para el puerto USB de
su TV.
*A 10 mm
*B 18 mm
y y Los elementos proporcionados con el producto pueden variar en función del modelo.
y y Las especificaciones del producto o el contenido de este manual pueden cambiar sin previo aviso
debido a la actualización de las funciones del producto.

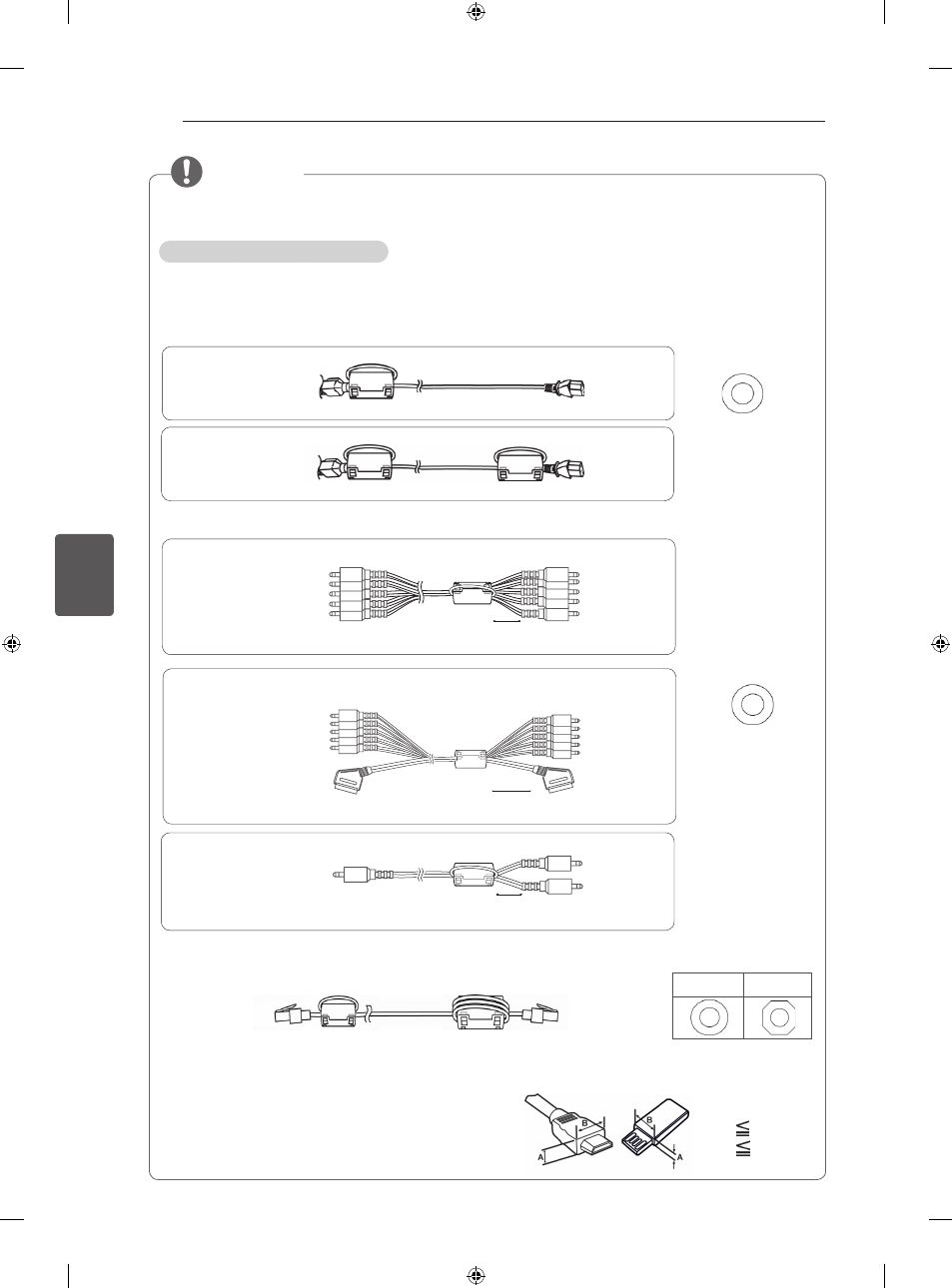

Cómo utilizar el núcleo de ferrita
1 Utilice el núcleo de ferrita para reducir las interferencias electromagnéticas en el cable de
alimentación. Enrolle el cable de alimentación al núcleo de ferrita con una vuelta.
2 Utilice el núcleo de ferrita para reducir las interferencias electromagnéticas en el cable. Coloque
el núcleo de ferrita cerca de la TV.
[Sección transversal
del núcleo de ferrita]
(Negro)
[Sección transversal
del núcleo de ferrita]
(Negro)
- Si cuenta con dos núcleos de ferrita, siga el ejemplo de las imágenes 1-1 y 2.
- Si cuenta con tres núcleos de ferrita, siga el ejemplo de las imágenes 1-2 y 2.
- Si cuenta con puerto LAN, además siga el ejemplo de la imagen 3.
3 Utilice el núcleo de ferrita para reducir las interferencias electromagnéticas en el cable LAN.
Enrolle el cable LAN una vuelta en el núcleo de ferrita B y tres vueltas en el núcleo de ferrita A.
Coloque el núcleo de ferrita cerca de la TV y del dispositivo externo.
A (Gris) B (Gris)
[Sección transversal
del núcleo de ferrita]
[a la TV]
[al dispositivo
externo]
B A
[Imagen 3]
[al dispositivo externo]
[Imagen 2-1]
[a la TV]
10 mm(+ / - 5 mm)
Enrolle el cable de componentes Y, Pb, Pr, L, R cable en el núcleo de ferrita una
vez.
[al dispositivo externo]
[Imagen 2-2]
[a la TV]
10 mm(+ / - 5 mm)
Reúna y fijes los componentes Y, Pb, Pr, L, R y scart cable con el Núcleo de ferrita.
[Imagen 2-3]
10 mm(+ / - 5 mm)
Enrolle el cable de audio del PC en el núcleo de ferrita una vez.
[al dispositivo externo]
[a la TV]
componentes Y, Pb, Pr, L, R & audio ( audio del PC )
y
scart cable
Reúna y fijes los componentes Y, Pb, Pr, L, R & audio ( audio del PC) y scart
cable con el Núcleo de ferrita
[ Imagen 1-1]
[a una toma de pared]
[a la TV]
[a una toma de pared] [a la TV]
[ Imagen 1-2]
Coloque el núcleo de ferrita cerca de la TV y de una toma de pared.
Coloque el núcleo de ferrita cerca de toma de pared.
