12 MONTAGGIO E PREPARAZIONE
NOTA
y y Per un collegamento ottimale, le periferiche USB e i
cavi HDMI devono essere dotati di cornici di spessore
inferiore a 10 mm e larghezza inferiore a 18 mm.
Utilizzare un cavo di prolunga in grado di supportare
USB 2.0 se il cavo USB o la memory stick USB non
si adattano alla porta USB del televisore.
*A 10 mm
*B 18 mm
y y Gli elementi forniti con il prodotto potrebbero variare in base al modello.
y y Le specifiche del prodotto o il contenuto del presente manuale possono subire modifiche senza
preavviso in caso di aggiornamento delle funzioni del prodotto.

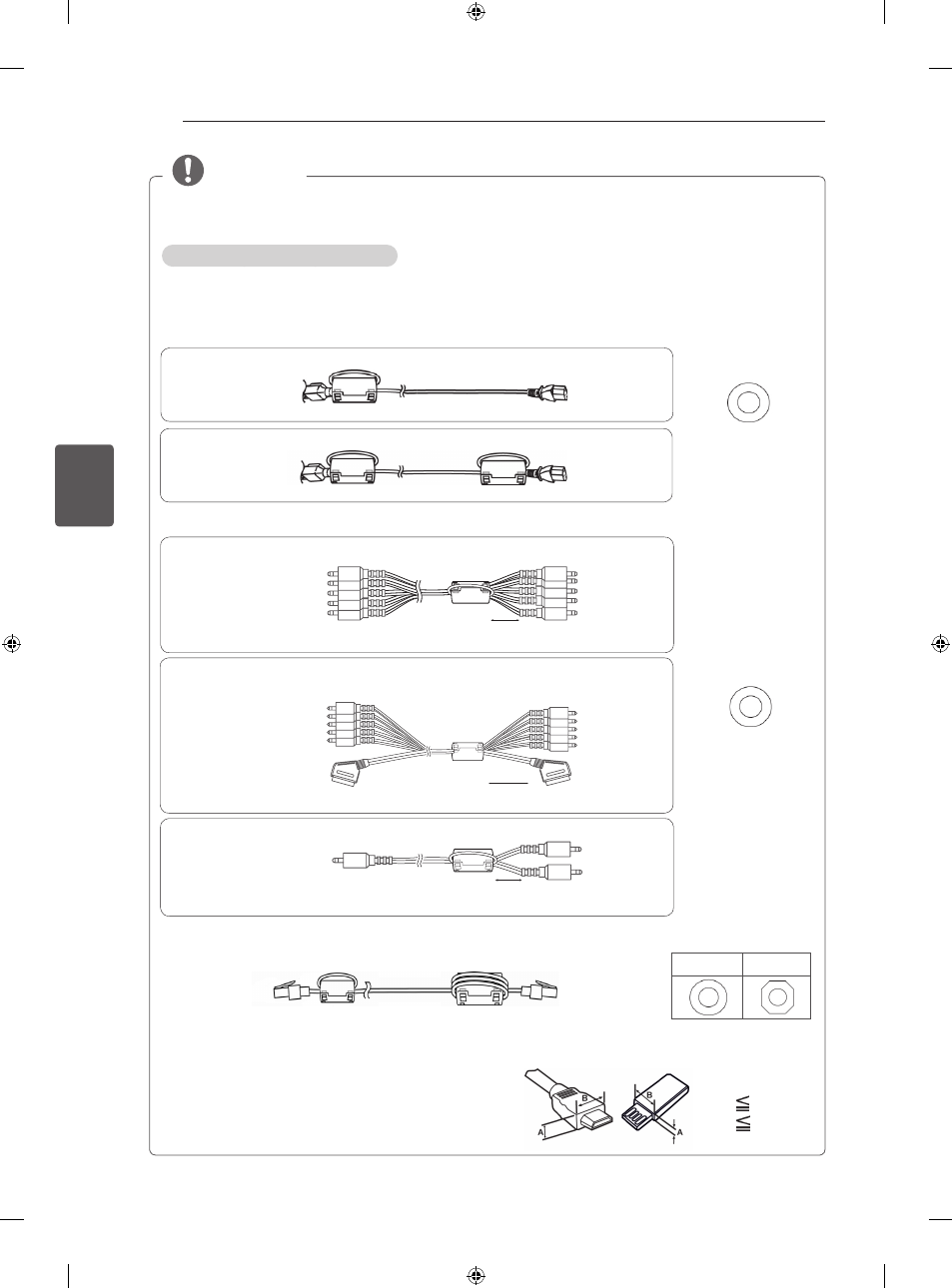

Come utilizzare il nucleo di ferrite
1 Utilizzare il nucleo di ferrite per ridurre le interferenze elettromagnetiche nel cavo di alimentazione.
Inserire una volta il cavo di alimentazione nel nucleo di ferrite.
2 Utilizzare il nucleo di ferrite per ridurre le interferenze elettromagnetiche nel cavo. Posizionare il nucleo di
ferrite accanto al televisore.
[Sezione
trasversale del
nucleo di ferrite]
(nero)
[Sezione
trasversale del
nucleo di ferrite]
(nero)
- Se sono presenti due nuclei di ferrite, fare riferimento alle figure 1-1 e 2.
- Se sono presenti tre nuclei di ferrite, fare riferimento alle figure 1-2 e 2.
- In presenza di una porta LAN, attenersi anche a quanto indicato nella figura 3.
3 Utilizzare il nucleo di ferrite per ridurre le interferenze elettromagnetiche nel cavo LAN. Inserire il cavo LAN
una volta nel nucleo di ferrite B e tre volte nel nucleo di ferrite A. Posizionare il nucleo di ferrite accanto al
televisore e al dispositivo esterno.
A (grigio) B (grigio)
[Sezione
trasversale del
nucleo di ferrite]
[al televisore]
[al dispositivo
esterno]
B A
[Figura 3]
[al dispositivo esterno]
[Figura 2-1]
[al televisore]
10 mm(+ / - 5 mm)
Avvolgere una volta il cavo del component Y, Pb, Pr, L, R sul nucleo di ferrite.
[al dispositivo esterno]
[Figura 2-2]
[al televisore]
10 mm(+ / - 5 mm)
Raccogliere e unire component Y, Pb, Pr, L, R e scart cavo con il Nucleo di ferrite.
[Figura 2-3]
10 mm(+ / - 5 mm)
Avvolgere una volta il cavo audio sul nucleo di ferrite.
[al dispositivo esterno] [al televisore]
[ Figura 1-1]
[a una presa a muro]
[al televisore]
[a una presa a muro]
[al televisore]
[ Figura 1-2]
Posizionare il nucleo di ferrite accanto al televisore e a una presa a muro.
Posizionare il nucleo di ferrite accanto una presa a muro.
