СБОРКА И ПОДГОТОВКА К РАБОТЕ
V
y
Для оптимального соединения кабели HDMI и USB-устройства
должны иметь кайму толщиной не более 10 мм и шириной не
более 18 мм. Используйте удлинитель с поддержкой USB 2.0,
если кабель USB или флэш-накопитель USB не входит в порт
USB на вашем телевизоре.
*A
10 мм
*B
18 мм
ПРИМЕЧАНИЕ
y
Комплектация вашего продукта может отличаться в зависимости от модели.
y
Спецификации продуктов или содержание данного руководства может изменяться без
предварительного уведомления ввиду модернизации функций продукта.

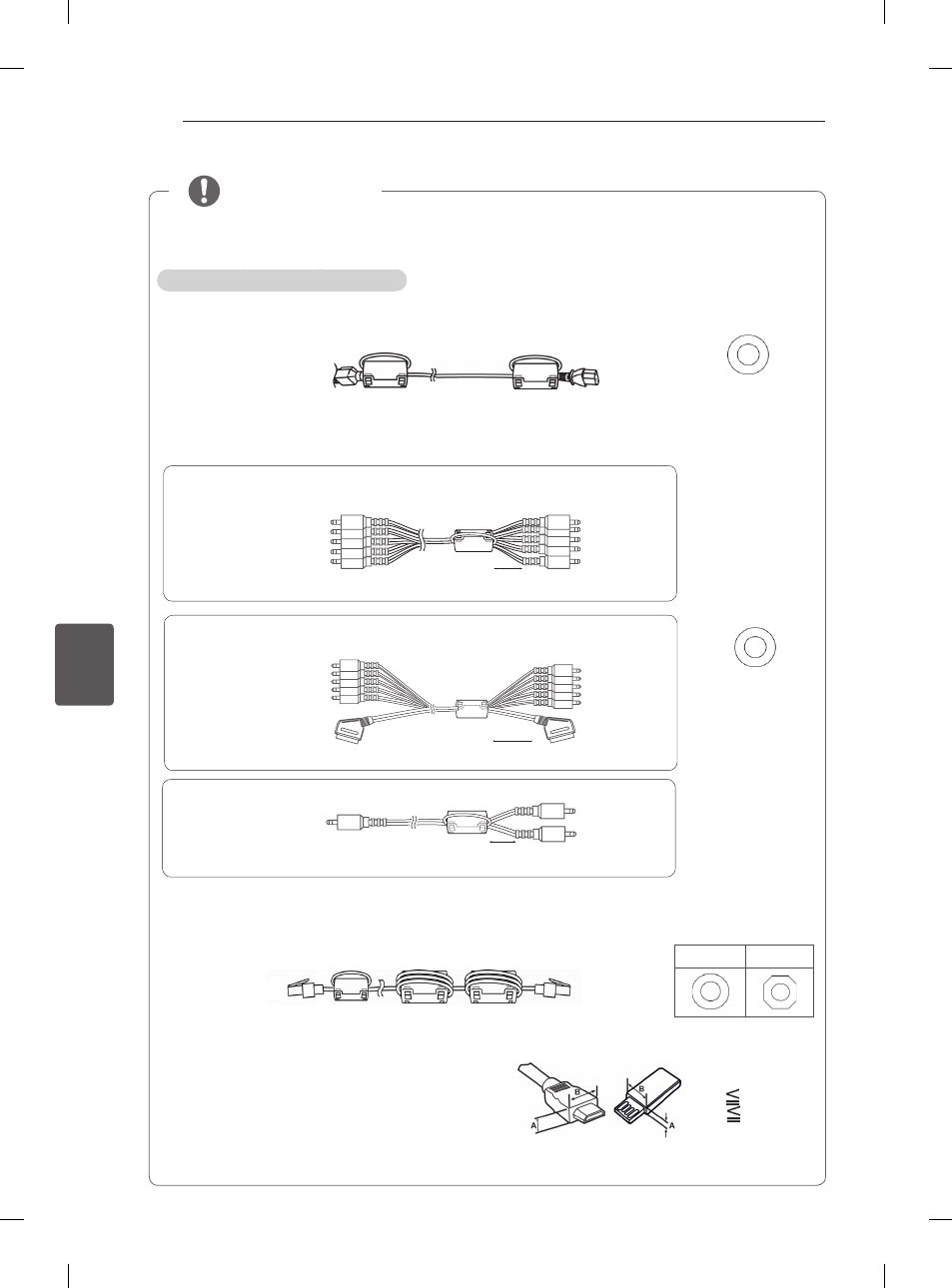

Использование ферритового кольца
1
Ферритовый сердечник используется для снижения электромагнитных помех в кабеле питания.
Один раз намотайте кабель питания на ферритовый сердечник. Поместите ферритовый
сердечник рядом с телевизором и штепсельной вилкой.
2
Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле.
Поместите ферритовый сердечник рядом с телевизором.
[со штепсельной вилкой]
[с телевизором]
[Рис. 1]
[Вид ферритового
сердечника в разрезе]
(Черный)
3 Используйте ферритовый сердечник для снижения электромагнитных помех в кабеле ЛВС.
Обмотайте кабель ЛВС один раз вокруг ферритового сердечника B и три раза — вокруг ферритового
сердечника A. Разместите ферритовый сердечник вблизи телевизора и внешнего устройства.
[Вид ферритового
сердечника в разрезе]
A (Серы
й)
B (Серый)
[с телевизором]
[с внешним
устройством]
B
A
A
[Рис. 3]
[с внешним
устройством]
[Рис. 2-1]
10
MM
(+ / - 5
MM
)
Один раз намотайте компонентный кабель Y, Pb, Pr, L, R на ферритовый
сердечник.
[с внешним
устройством]
[Рис. 2-2]
[с
телевизором]
10
MM
(+ / - 5
MM
)
Соберите и свяжите компонентный кабель Y, Pb, Pr, L, R и Scart кабеля
ферритовый сердечник.
[с внешним
устройством]
[Рис. 2-3]
10
MM
(+ / - 5
MM
)
Один раз намотайте аудиокабель ПК на ферритовый сердечник.
[с
телевизором]
[с
телевизором]
(Черный)
[Вид ферритового
сердечника в разрезе]
