29

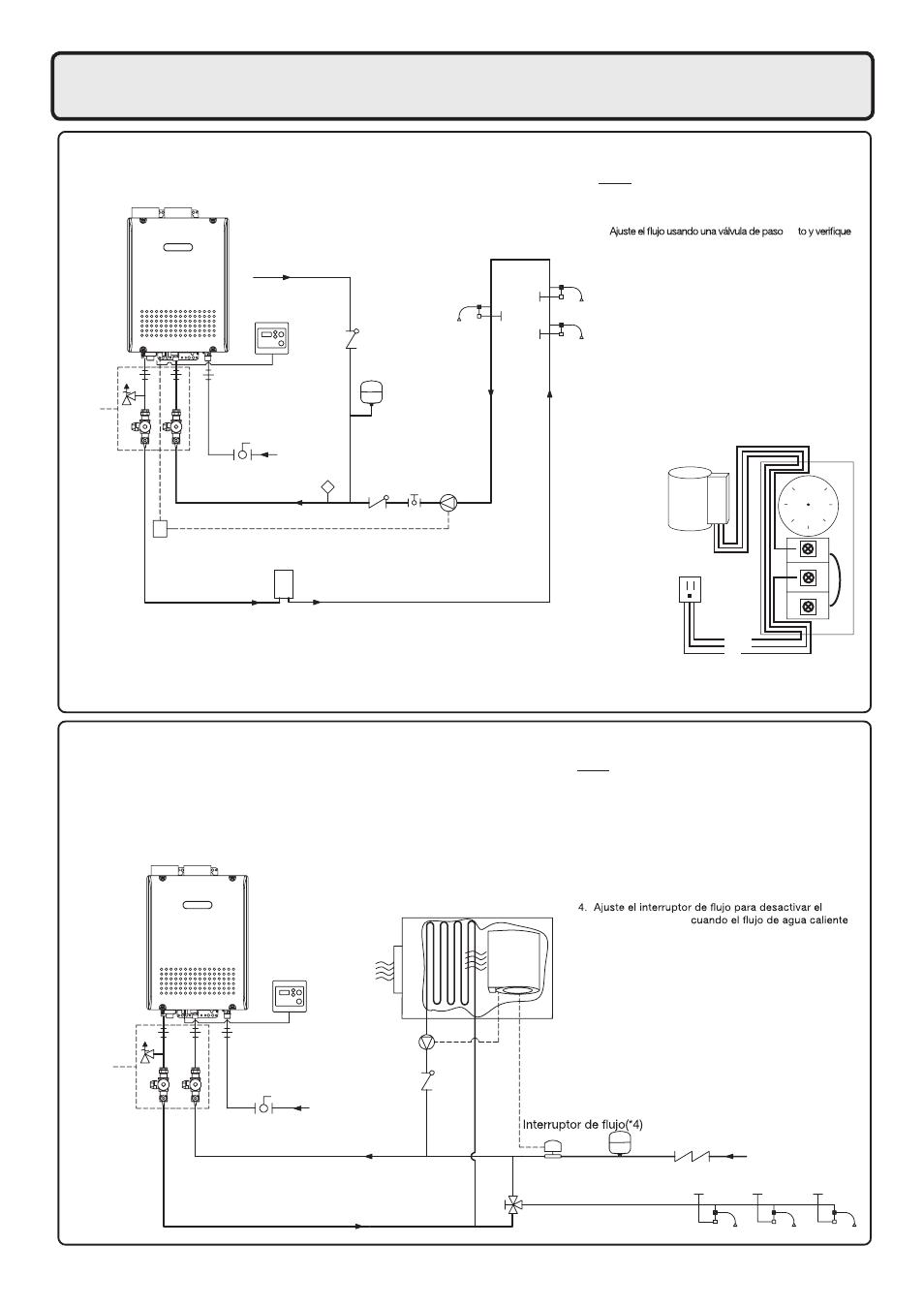

Sistema de recirculación
Sistema de combinación de agua potable y calefacción
R
B
W
Pump
120VAC
105
neutral
tierra
vivo
S
Suministro de gas
Desconector
(opcional)
Comprobar
válvula(*3)
Suministro de
agua fría
Depósito de expansión
opcional(*6)
Válvula mezcladora(*5)
Agua caliente
Bomba(*2)
Dispositivos
Controlador de aire
Notas:
Notas:
Cableado de Aquastat
Use el Aquastat Honeywell
(Modelo L6006A o L6006C)
1. Ajuste la bomba para proporcionar un máximo de 2
GPM (7.5 L/min.) a través del sistema a 10 pies (3m)
a las pérdidas de presión.
rec
el caudal con los monitores de mantenimiento.
2. El método preferido para controlar la recirculación
de la bomba es la señal de control de la bomba.
Se debe usar una conexión de relé en bombas
superiores a 85W Si no se usa la señal de control de la
bomba, se puede usar un Aquastat para controlar la bomba.
3. Use el Aquastat si el calentador de agua no controla
la bomba.
Ajuste el Aquastat a 10°F (5°C) por debajo de la
temperatura de salida.
4. Electrolux recomienda el uso de un Kit de
Aislamiento con la instalación.
Estos kits incluyen una válvula de cierre y reparación
integrada con las uniones y una válvula alivio de presión.
1. Electrolux recomienda el uso de un Kit de Aislamiento
con la instalación.
Estos kits incluyen una válvula de cierre y reparación
integrada con las uniones y una válvula alivio de presión.
2. Ajuste la bomba para proporcionar un máximo de 3
GPM (11.3 L/min.) con una presión igual a la pérdida en
el calentador de agua y el controlador de aire.
3. Es necesario comprobar la válvula si no viene incluida
con la bomba.
controlador de aire
alcanza los 3 GPM (11.3 L/min.).
Ajústelo según sea necesario para evitar ciclos.
5. Si el sistema necesita agua para la calefacción a
temperaturas más altas que para otros usos, se pueden
proporcionar medios como la válvula mezcladora para
suavizar el agua para los otros usos y ayudar a evitar
quemaduras.
6. Se necesitan depósitos de expansión si se instala un
desconector.
7. El calentador de agua no se puede usar solamente
como calefacción.
8. Solo podrá conectarse agua POTABLE a través del
calentador de agua.
Suministro de agua fría
Kit de
Aislamiento(*4)
Suministro
de gas
Aquastat(*3)
Señal de control de la bomba(*2)
Relé para la bomba
(Si es superior a 85 Watts)
Agua caliente
Depósito de almacenamiento de
8-10 Galones opcional
(Para atenuar el intercalado de agua fría)
Válvula de
paso recto
Bomba(*1)
Depósito de
expansión
(Instalar según
el código local)
Dispositivos
Retorno de agua
caliente
CALENTADOR A
GAS TIPO
CONDENSADO
Electrolux
Kit de
Aislamiento(*1)
CALENTADOR A
GAS TIPO
CONDENSADO
Electrolux
12.
Conexiones de las tuberías
