Milescraft 1215 - StrikePlateMortise Kit - Manual (Page 4)

© 2009 Milescraft • www.milescraft.com 4
4

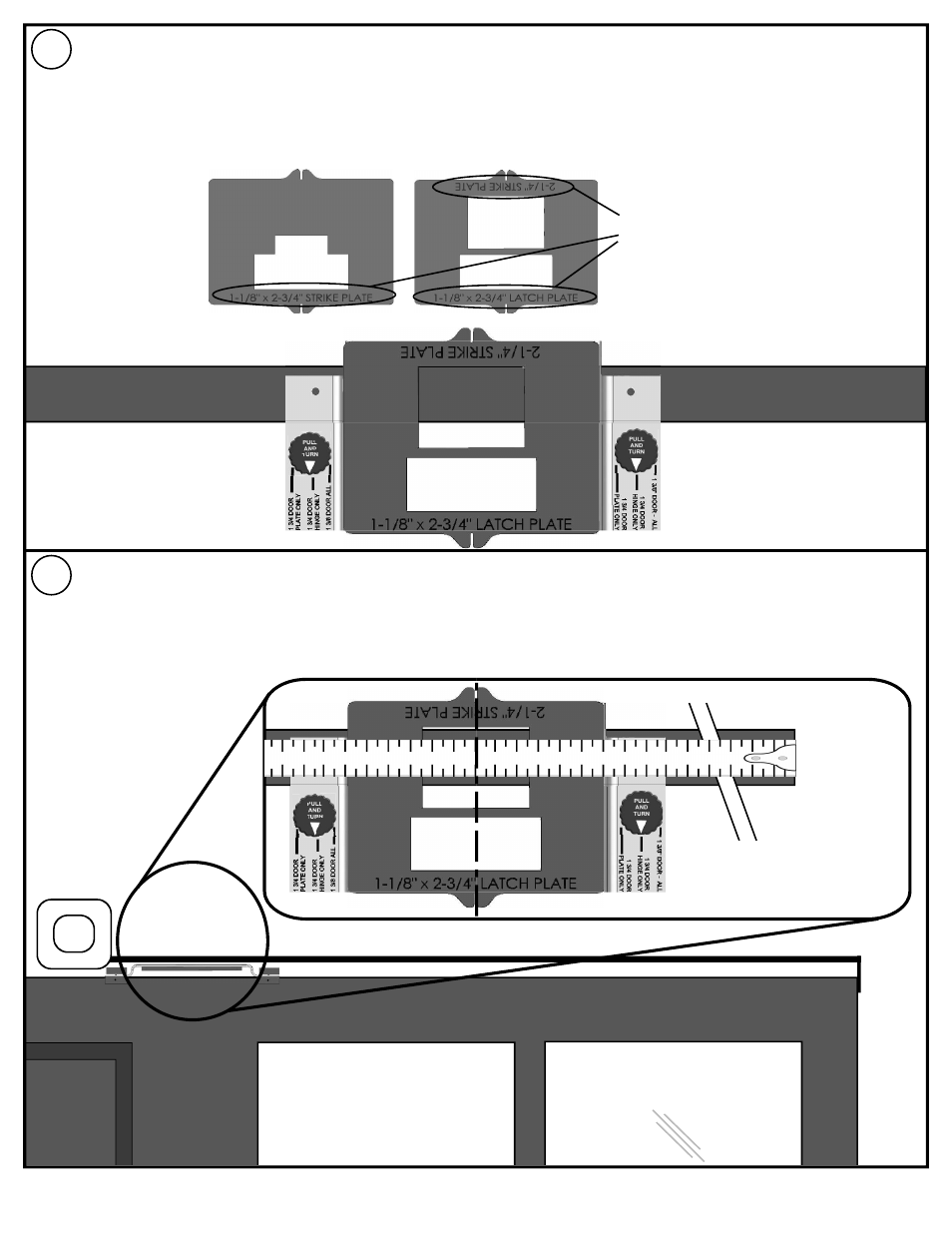

Insert template into steel template frame for the appropriate hinge or latch/strike plate. Be sure the
appropriate style for your hinge, strike or latch plate is over the mortise you will rout.
Measure from top of door or frame to the centered tape measure tab of the template. Measure to the appro-
priate dimension found in the
Easy Measure Guide on page 2 of this manual.
5
* When using square-cornered templates, chiseling will be required.
Front of door or frame
Parte delantera de la puerta o del marco
Devant de la porte ou du montant
Back of door or frame
Parte trasera de la puerta o del marco
Arrière de la porte ou du montant
Inserte la plantilla en el marco de la plantilla de acero para la bisagra o la placa para pasador o de cajetín apropiada. Asegúrese
de que el estilo apropiado para su bisagra, placa de cajetín o placa para pasador esté sobre la mortaja que usted hará con la
rebajadora.
Insérez le gabarit dans le cadre de gabarit en acier en fonction de la charnière ou de la plaque de gâche/du loquet. Assurez-vous
que le style approprié en fonction de votre charnière, plaque de gâche ou plaque de loquet est au-dessus de la mortaise que vous
allez creuser.
Mida desde la parte de arriba de la puerta o del marco hasta la lengüeta de medición centrada en la cinta de medir de la plantilla.
Mida hasta la dimensión apropiada que se encuentra en la Guía de medición fácil que aparece en la página 2 de este manual.
Mesurez depuis le haut de la porte ou du montant jusqu'au repère centré du ruban à mesurer sur le gabarit. Mesurez jusqu'à ce
que vous ayez obtenu la dimension appropriée en vous aidant du Guide de mesure facile à la page 2 de ce mode d'emploi.
*Cuando se utilicen plantillas con esquinas cuadradas, será necesario cincelar.
*Lorsque vous utilisez des gabarits à coins carrés, il sera nécessaire de buriner.
Top of door
or frame
Parte de arriba de
la puerta o del
marco
Haut de la porte
ou bâti
Top of
door
or frame
Parte de
arriba de la
puerta o
del marco
Haut de la
porte ou
bâti
Door Hardware
Herrajes de puerta
Quincaillerie de fixation
