MODEL 1029C
5
10/19/2007
INSTALLATION DRAWINGS
7.65
6.65
0.50
1.125
10.
6
10.
0
8.27
0.60
0.288 X 0.50 (2
)
0.29 (2)
10.
6
LOAD
LINE 1
LINE
2
GROUND

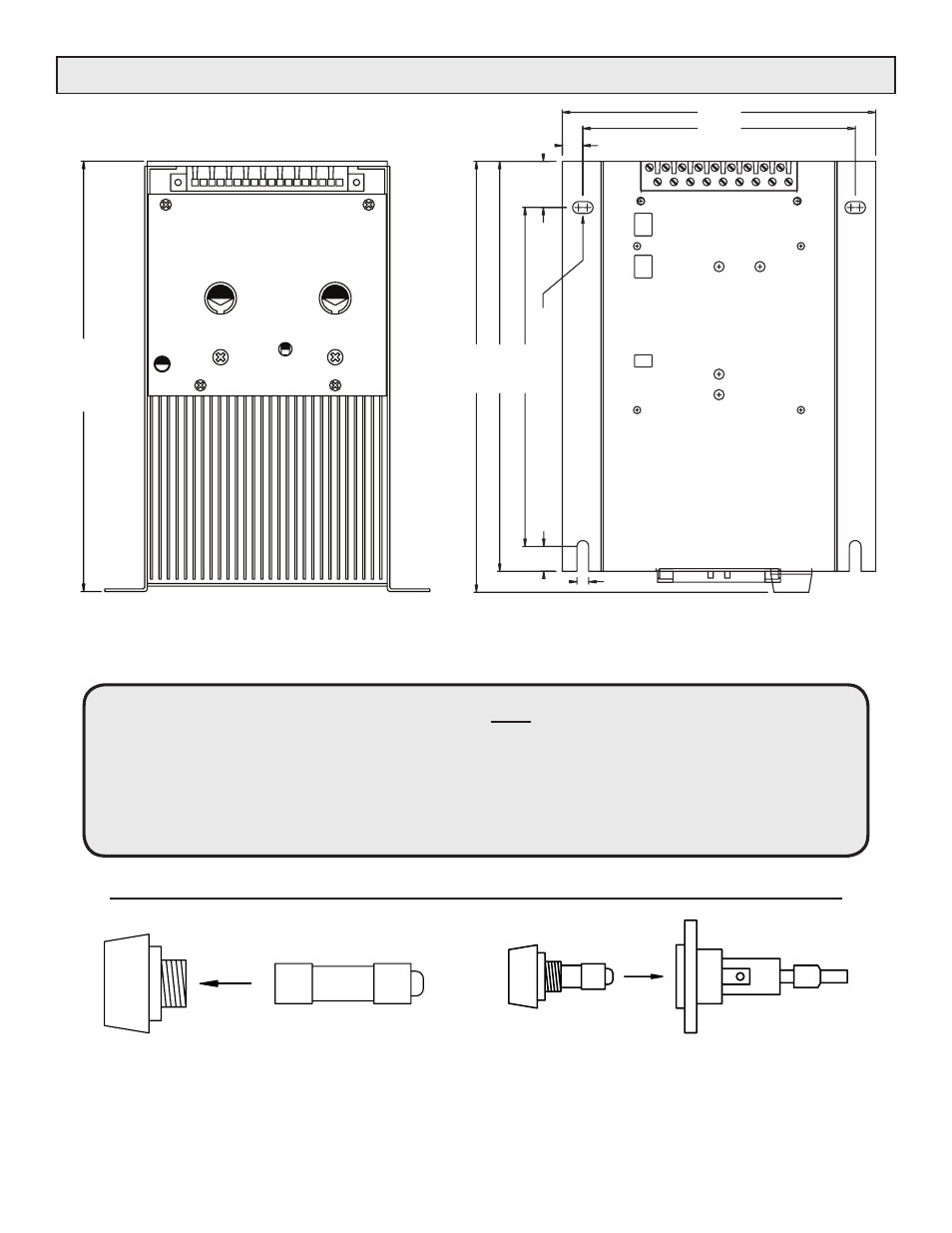

Figure 1. Installation drawing for 50, 80, 120 & 160 Amp units.
NOTE: THE 50 and 80 AMP UNITS ARE NOT FAN COOLED. THEY MUST BE
MOUNTED ON A VERTICAL SURFACE WITH THE FINS ORIENTED VERTICALLY
SO THAT AIR MAY FLOW FREELY BETWEEN THE FINS.
120 and 160 AMP UNITS ARE FORCED AIR COOLED.
THEY MAY BE MOUNTED IN ANY DIRECTION.
Figure 2.
ORIENTATION OF FUSE IN HOLDER
Fuse makes contact only when correctly installed.
Place flat end of fuse in cap, then insert into holder.
