600101071REV
A
I
O
I
O

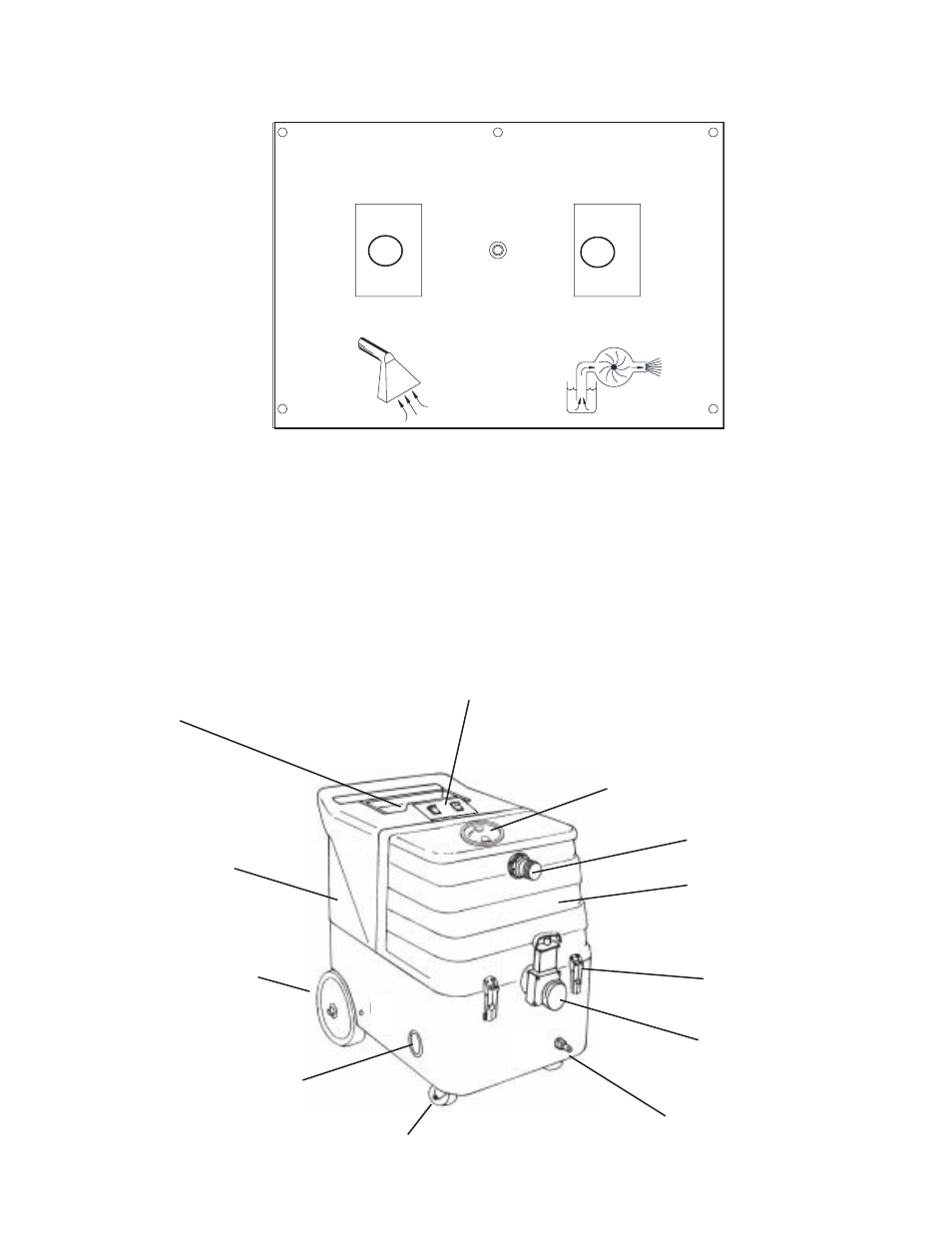

COPERTURA DEL
SERBATOIO DI
MANTENIMENTO
PIASTRA
INTERRUTTORI
COPERTURA (SERBATOIO
DI RECUPERO)
INGRESSO ASPIRAZIONE
A cui deve essere collegato il
tubo dell’aspiratore
GANCIO (2)
VALVOLA DI
SCARICO
RACCORDO A DISCONNESSIONE RAPIDA
A cui deve essere collegato il tubo della
soluzione
ROTELLA
RUOTE FISSE
1 2
1 = INTERRUTTORE DI ACCENSIONE/SPEGNIMENTO DELL’ASPIRATORE
2 = INTERRUTTORE DI ACCENSIONE/SPEGNIMENTO DELLA POMPA
PIASTRA INTERRUTTORI
MX 107C
SERBATOIO DI
ACCUMULO
SERBATOIO DI
ASPIRAZIONE
SCARICO
ASPIRATORE
