KROHNE OPTISENS PH 9100 EN - Manual (Page 44)

6
TECHNICAL DATA
44
OPTISENS PH 9100
www.krohne.com 09/2012 - 4002314801 - MA OPTISENS PH 9100 R02 en

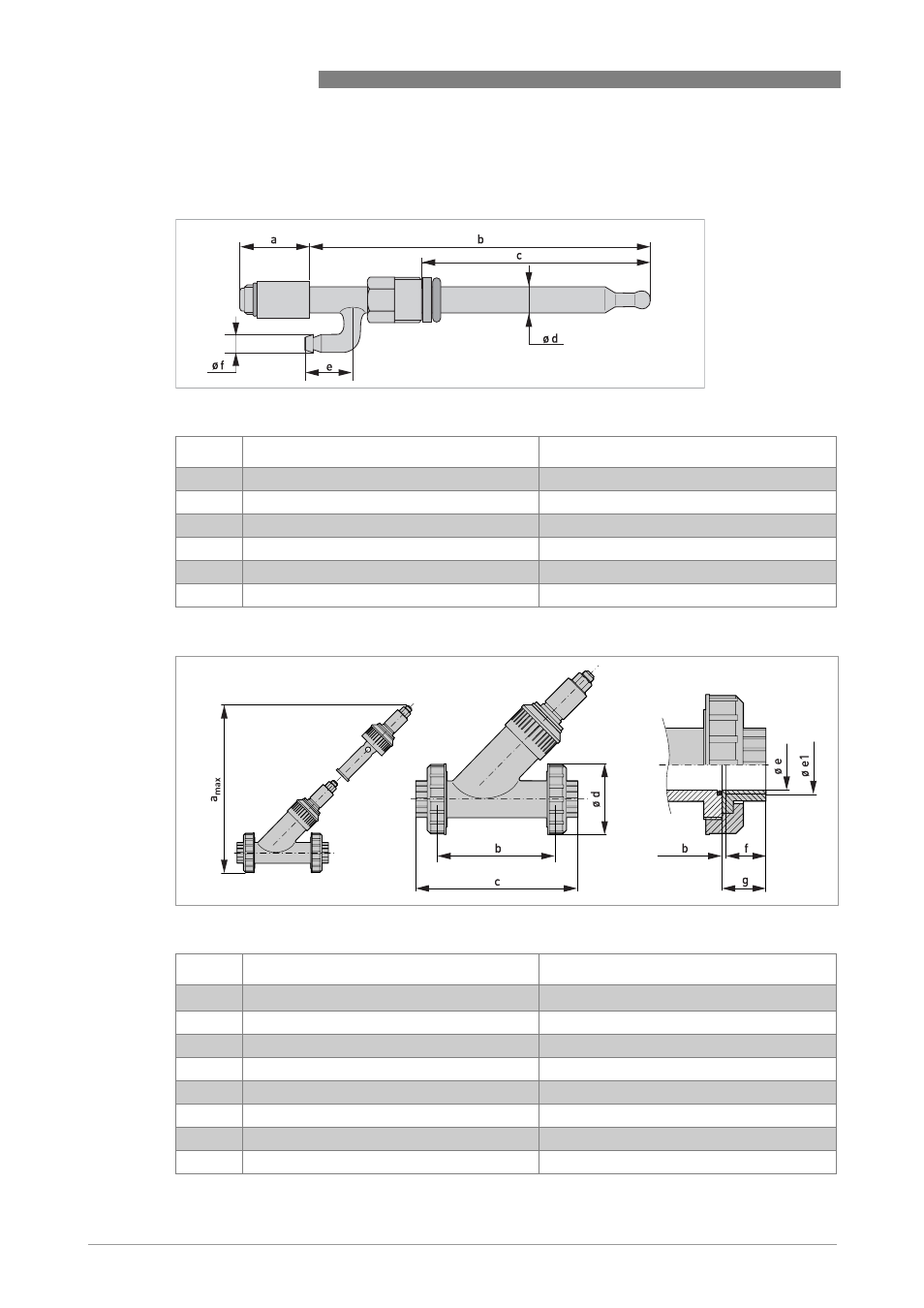

6.3 Dimensions
Figure 6-4: Dimension of the pH sensor
Dimensions [mm] Dimensions [inch]
a 31 1,22
b 160 6,3
c 120 4,72
d Ш 12 Ш 0,47
e 22 0,87
f Ш 8 Ш 0,31
Figure 6-5: Dimensions SENSOFIT FLOW 1000
Dimensions [mm] Dimensions [inch]
a
maxi
165 6,5
b 142,5 5,61
c 178,5 7,03
d Ш 75 Ш 2,95
e Ш 21 Ш 0,83
e1 G1 G1
f 19,1 0,75
g 22 0,87
