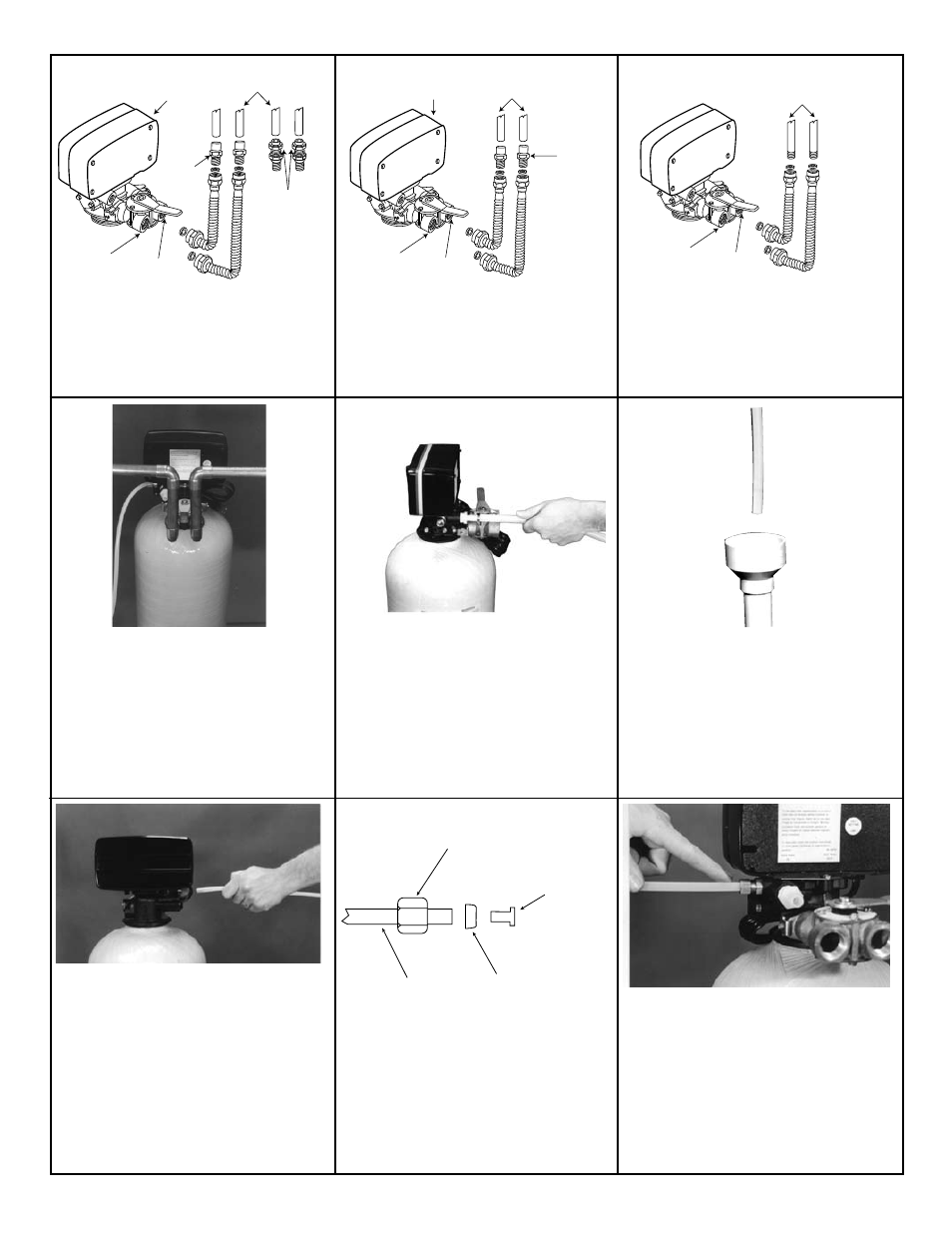

27. Desatornille la tuerca de compresión
en el lado derecho de la válvula de
control en sentido contrario al de las
manecillas del reloj. Coloque para
dentro la punta del tubo de diámetro
exterior de 3/8ý (incluido).
Note:Este paso ha sido hecho en las unidades de
diseño de un solo tanque.
28. Para las instalaciones de
suavizadores de dos tanques,
solamente, asegúrese de que el
ferrul de plástico esté instalado en
la dirección cierta para criar un sello
hermético.
29. Verifique la tubería del tanque
de salmuera para ver si hay
doblez o rajaduras. Verifique los
accesorios para ensamble correcto
y apretamiento como mostrado en el
diagrama.
21. Apriete los accesorios en el sentido
de rotación de las manecillas del
reloj con una llave de tuercas. No
aprietelos demasiado.
22. Apriete los accesorios en el sentido
de rotación de las manecillas del
reloj con una llave de tuercas. No
aprietelos demasiado.
23. Apriete los accesorios en el sentido
de rotación de las manecillas del
reloj con una llave de tuercas. No
aprietelos demasiado.
24. Una instalación típica terminada
usando tubos rígidos de cobre.
Verifique que la válvula de desvio
(si usada) esté en la posición de
servicio para asegurar servicio de
agua tratada a la casa.
25. Coloque el tubo de plástico de
diámetro interior de 1/2ý sobre el
tapón de la manguera de desagüe
al empujarlo hasta estar justo
segurandolo con una abrazadera de
manguera (no incluída).
Note: No extienda el tubo de desagüe de 1/2ý por
más de 20 pies de distancia. Si la distancia
fuera mayor de los 20 pies, entonces
aumente el tamaño del tubo para 3/4ý.
26. Fotografía de un tubo de desagüe
arriba de un tubo de circulación con
una separación de aire de 4ý.
Note: La mayoría de los reglamentos locales de
plomería requieren una separación por
aire para evitar el contraflujo de agua de
desecho. Verifique y siga los reglamentos
locales.
Entrada
Salida
Válvula
de Control
Tubería de cobre
A
cc
essoios
de C
ompr
essión
Accesorios
Soldados
IL0704S
Entrada
Salida
Válvula
de Control Tubería de
Plastico
Accesorios
de liga de
solvente
IL0705S
Entrada
Salida
Válvula
de Control
Tubería a Galvanizada
de 3/4” o Niple
IL0706S
Tuerca de
Compresión de Latón
Inserto
de Latón
Ferrul
de Plástico
Tubería de
Polietileno
IL0707S
Conectar para conducir por tubería
de cobre Conectar para conducir por tubería
de plástico Conectar para conducir por tubería
de galvanizado
Si Ud. está instalando una unidad de
un tanque solo entonces proceda al
paso 33.
