Page 9

Page 9
05-23521-0D
A
10431
13103
10075

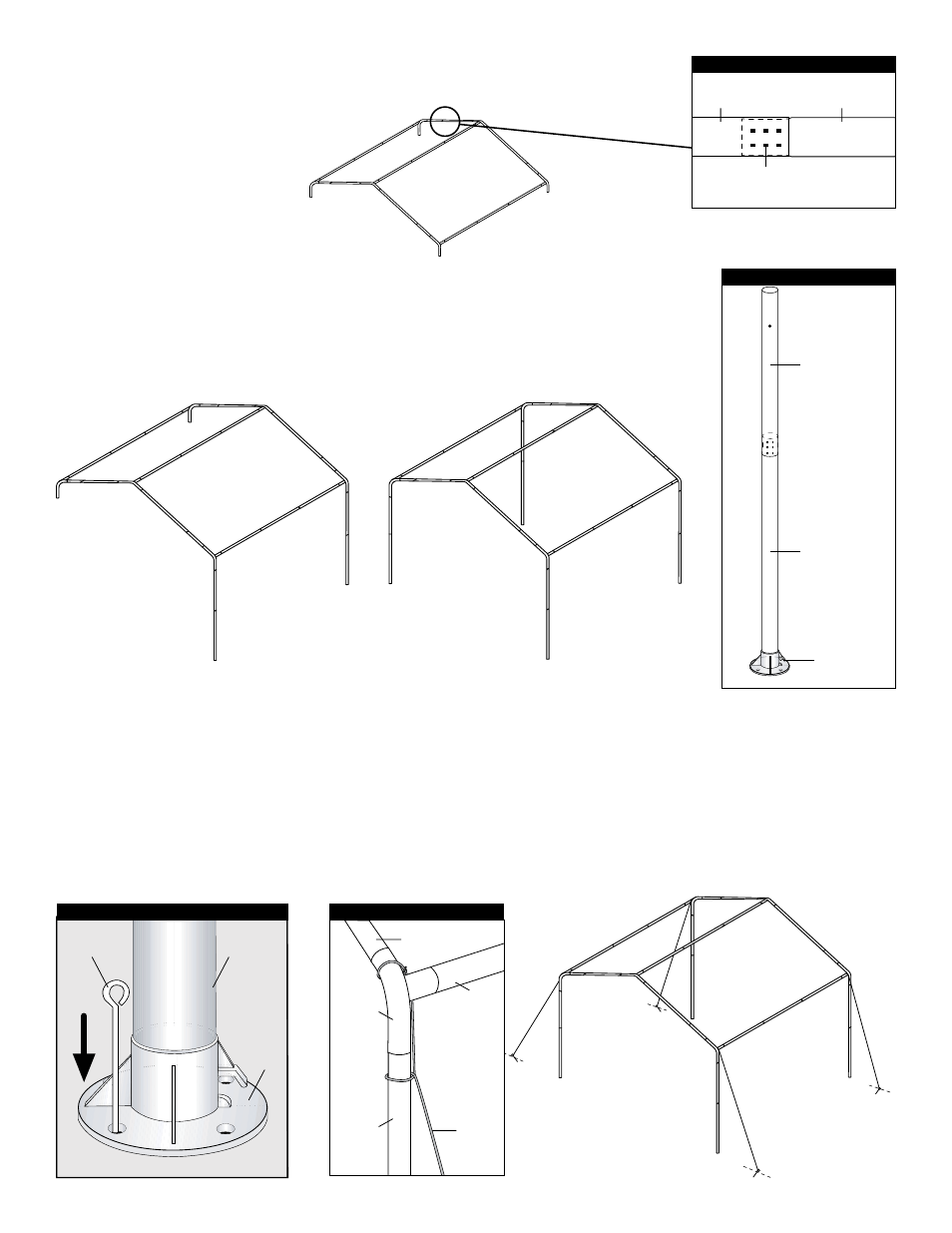

2. AsseMBlAGe DU tOIt
Tubes avec connexions males
13104
Crimp Marks
13103
NOTE: Tubes males sont insérés dans les tubes femelles aux bouts
avec les bosses.
3. AsseMBlez les jAMBes et les PIeDs
A. Attachez les jambes sur un des coté de la toiture.
Répétez de l’autre coté.
Assemblage des jambes
13105
13103
10075
4. ANCrez lA CHArPeNte
Anccrez la case de chaque pieds
Attachez la corde
13105
corde
13101
13104
13103
A
B
Il y a 4 trous sur la base de chaque pieds ou vous pouvez mettre une ancre.
A
. Choisissez un trou sur chaque pied. Insérer chaque ancre (10431) dans le sol jusqu’à ce que la tête de l’ancre
touche le pied. Ces ancres empêchent la tente de bouger. Mettez une ancre dans chaque pied.
Ceci est une ancre temporaire. Elles ne sont pas conçues pour être mis de façon permanente.
B
. Pour ancré l’abri de façon sécurisé, kit d’accessoire d’ancre # 10073 est recommander. Les 4 ancres sont
insérées dans le sol. Ensuite les cordes sont attachées au connecteur à 3 voix aux 4 coins comme montré
dans la fig. B.
