Para anclar temporalmente el toldo en césped, tierra o suelo compacto,
inserte los anclajes de espiga temporales a través de las patas de base
de esquina.
PReCaUCiÓn: Los anclajes de espiga temporales no están diseña-
dos para instalación permanente. nunca deje el toldo desatendido.
Para todos los toldos con estructura emergente PRO SERIES
™ de pa-
tas rectas, éstas deberán estar rectas y a escuadra cuando se inserten
los anclajes de espiga temporales a través de las patas de base de
esquina.
Si tiene preguntas sobre el ensamblaje, por favor llame al número de
asistencia al consumidor. 1-800-524-9970 o en
CANADÁ: 1-800-559-6175

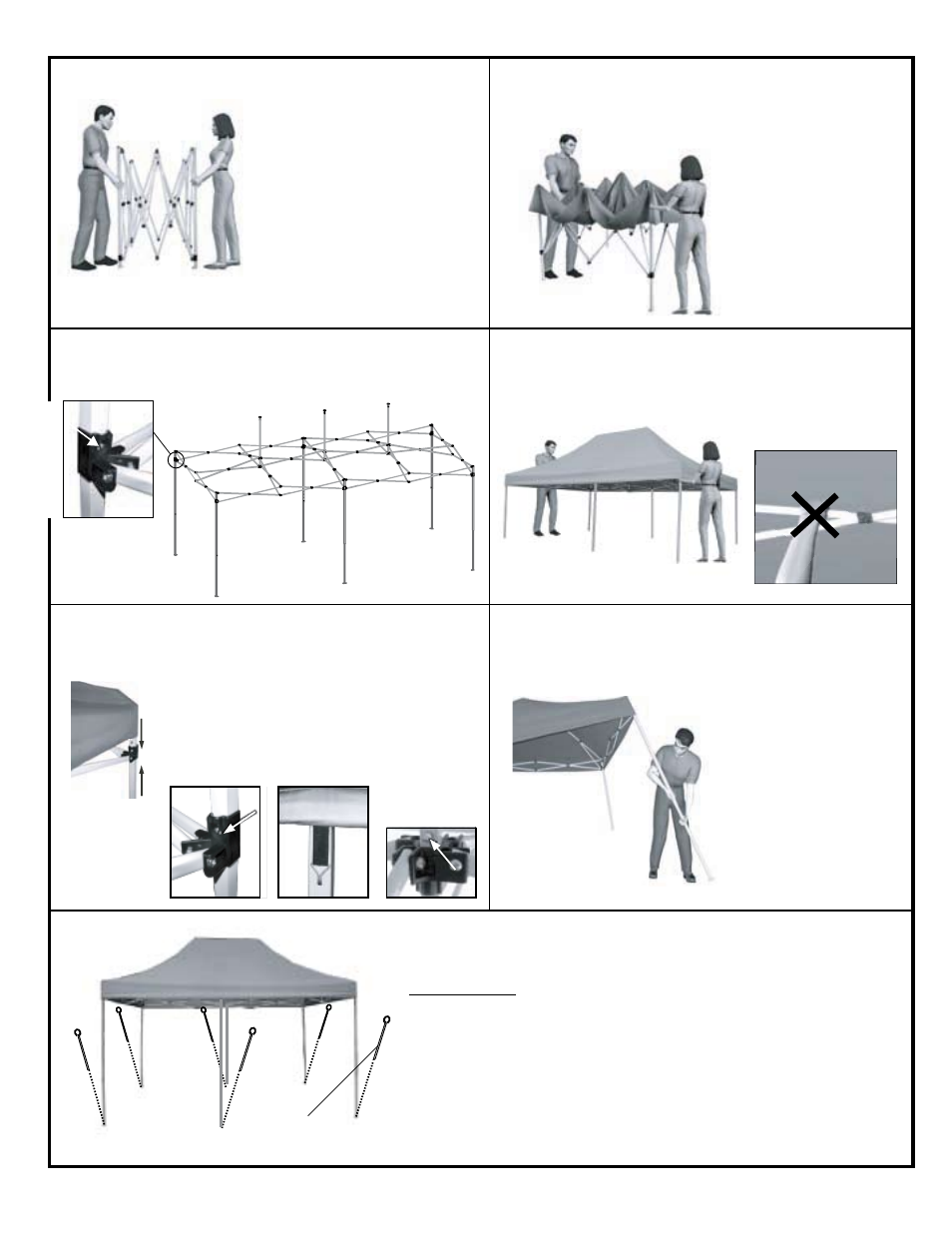

Paso 1: Retire el ensamble de la
bolsa de almacenaje
portátil con ruedas.
Agarre las patas de esquina
con cada mano. Levante
ligeramente la estructura del
piso. Vaya halando la estruc-
tura a medida que camina
hacia atrás hasta que sus
brazos queden completa-
mente extendidos.
Paso 2:
Paso 3:
Paso 5: Deslice hacia arriba la guía de deslizamiento de cada
una de las 4 esquinas hasta que la presilla “enganche”
en el lugar, según se ilustra. Una vez finalizado este
paso, baje las esquinas de la cubierta de manera firme
y prolija. Luego fije los sujetadores velcro alrededor del
armazón. Levante el valance sobre las piernas medias
e inserte el gancho de la tensión en el agujero del
ancla. Envuelva el T sobre la barra cruzada y tire del
lazo elástico debajo de la barra cruzada. Inserte el T a
través del lazo elástico para asegurar la valencia.
Paso 4: Deslice los soportes de esquina hacia arriba
hasta que el botón encaje a presión en su
sitio. Extienda los tres apoyos del techo.
Paso 6:
Paso 7:
se ilustra sin la cuBi-
erta para Facilitar la
comprensiÓn
esQuina del
coBertizo
ancla
Deslice las piernas a la altura deseada,
cerciorándose de que los botones se
encajan a presión en su lugar.
Desdoble la cubierta. Colóquela sobre
la estructura. Alinee los compartimien-
tos de esquina de la cubierta sobre las
patas de la estructura.
No coloque las manos entre los tubos
de la estructura. Hale hacia arriba hasta
que el toldo quede completamente
abierto.
