7. InSTAlAcIón De en PAnel SólIDo De TrASero Y PUerTA
Rosque las correas en el trinquete Las correas y los trinquetes aseguran el panel de extremo
A. Sostenga el panel de extremo en el centro superior con el revestimiento superficial interno blanco dentro
del cobertizo. Envuelva los bordes del panel de la tela alrededor de la costilla de extremo y pase los
carriles entre los boquetes en la tela.
B. Desconecte el riel superior (los tubos horizontales que van de adelante hacia atrás a lo largo de la parte
superior) de la costilla final. Tire de la cinta (la cinta de negro) por debajo del travesaño. Vuelva a colocar el
travesaño superior de la costilla final. Repita el paso b para rieles laterales (los tubos horizontales que van
de adelante hacia atrás a lo largo de los lados de la unidad, cerca de la curva en el marco donde las
piernas se unen el techo). Tenga cuidado de no tirar de las correas a través del otro lado del bolsillo.
D. Inserte el gancho “S” - en el trinquete a través del agujero en la curva de la pierna. Inserte las correas en el
huso del trinquete y tire firmemente. Enrolle el trinquete de modo que las correas se traslapen.
Coloque el panel de extremo para centrarlo en el edificio antes de completamente apretar el panel
de extremo.
E. Apriete los trinquetes, alternando a partir de un lado al otro, hasta que se centre el panel de extremo y
este firmemente.

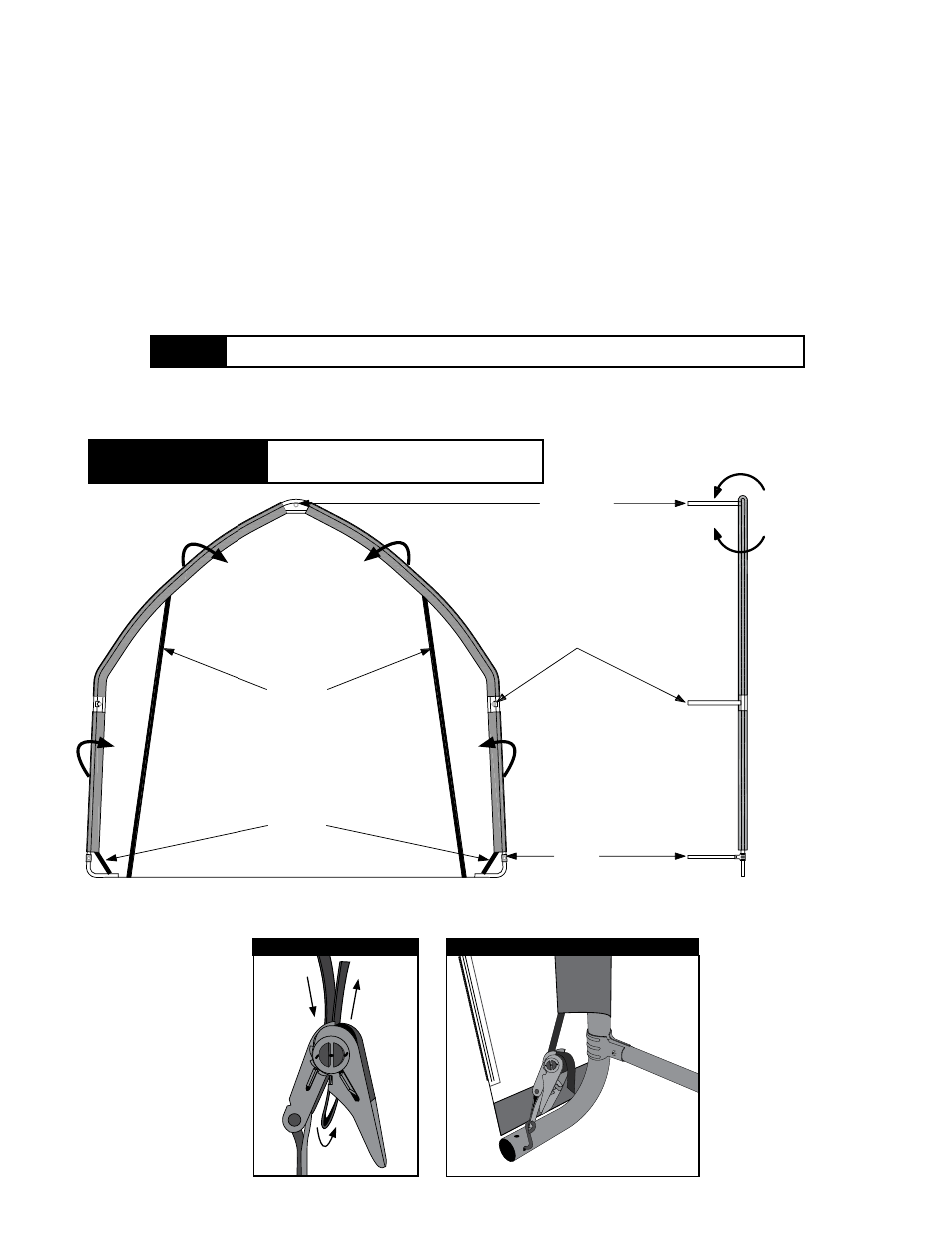

CARRIL
CRUzADO
LATERAL
CORREAS
CREMALLERAS
CARRIL
CRUzADO
SUPERIOR
ENvUELvA
LOS BORDES
DEL PANEL
DE EXTREMO
DENTRO DEL
MARCO
vISTA INTERIOR DE LA
COSTILLA DE EXTREMO
vISTA LATERAL DE LA
COSTILLA DE EXTREMO
CARRILES
DE LA
CUBIERTA
noTA: Mantener cerradas las Cremalleras al instalar los paneles de puerta.
IMPorTAnTe!
NO INSERTE NINgúN TUBOS
EN ESTAS BOLSILLOS.
enVolVer loS BorDeS Del PAnel De exTreMo
SoBre Y AlreDeDor De lA TUBerÍA HAcIA el
InTerIor Del MArco.
