ShelterLogic 62696 13 x 20 x 12 Garage-in-a-Box SUV/Truck - Manual (Page 17)

Page 17 05_62693_62696_0F
7. InSTAllATIon DeS PAnneAUx De PorTe eT De ArrIère
A. Tenez le panneau en haut et au centre avec la partie blanche vers l’intérieur de l’abri. Entourer le bord de la
toile autour de l’ossature et passez les tubes au travers de la fente déjà coupée dans la toile.
B. Débrancher rail du haut (les tuyaux horizontaux qui vont de l'avant vers l'arrière le long du haut) de la
nervure fin. Tirez sur la sangle (la sangle noire) ci-dessous la traverse. Remettez le rail traverse supérieure
de la nervure fin. Répétez l'étape B pour longerons (les tuyaux horizontaux qui vont de l'avant vers l'arrière
le long des côtés de l'appareil, près de la courbure dans le charpente où les jambes répondent le toit).
C. En bas, la ou la sangle sort de la poche de chaque coté du panneau, tirez sur la sangle pour tendre le
panneau. Faite bien attention de ne pas trop tirez sur la sangle pour évitez qu'elle disparaisse
de l'autre coté du panneau.
D. Insérez le crochet en ‘'S'' dans le trou du coin courbé de la jambe. Insérez la sangle dans le cliquet et tirez
fort. Remontez le cliquet jusqu'à ce que la sangle s'enroule autour d'elle-même. Positionnez le panneau
de manière à ce qu'il soit bien centré sur l'abri.
E. Serrez les cliquets, en alternant d'un coté à l'autre, jusqu'à ce que le panneau soit bien tendu.

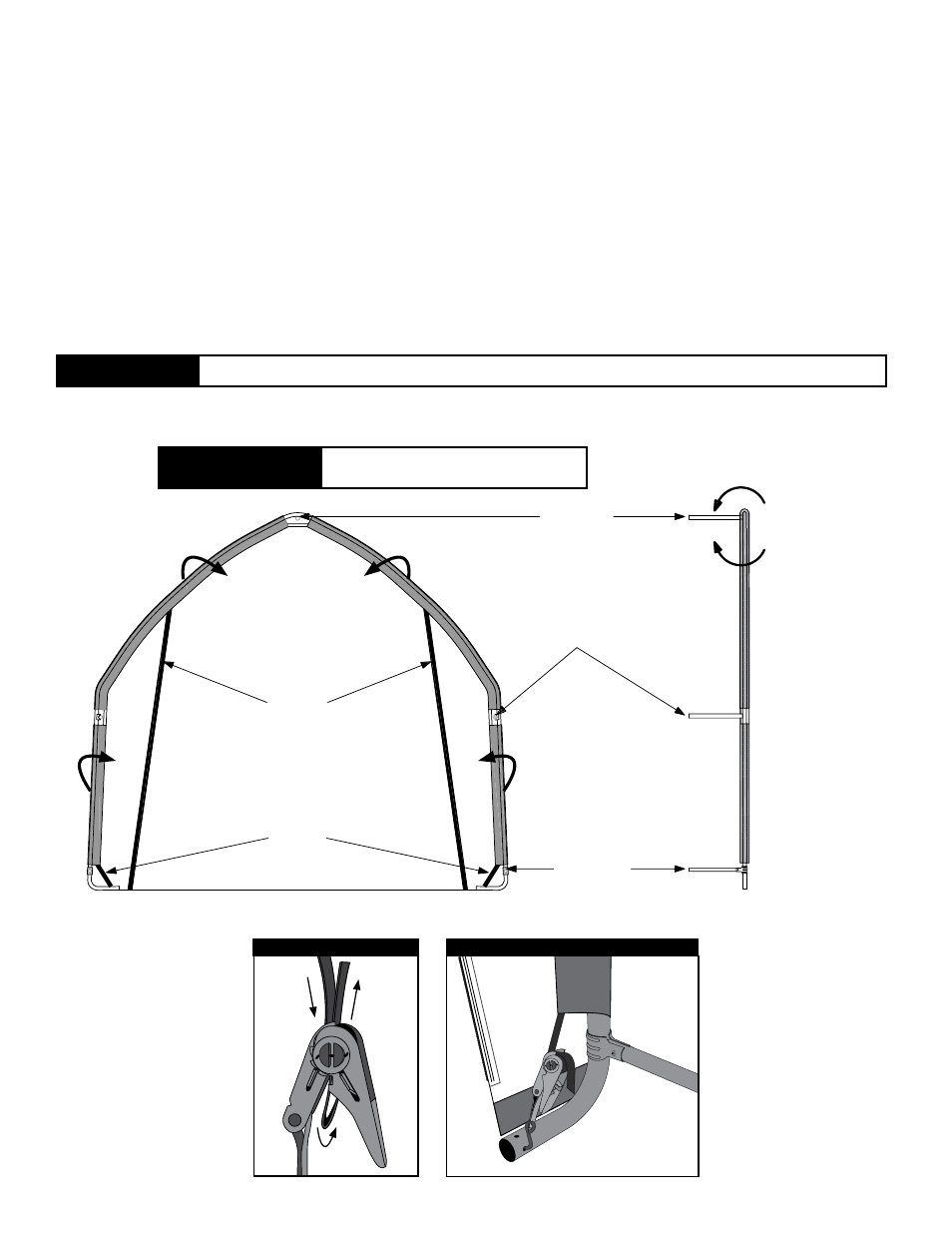

Mettez la sangle dans le cliquet Sangle et cliquet sécurisent le panneau
TUBE
LATERAL
SANGLE
GLISSIèRE
TUBE DE POINTE
DU TOIT.
ENROULEz
LES BOUTS DU
PANNEAU à
L’INTéRIEUR DE
LA CHARPENTE.
vUE INTéRIEURE DE L’OSSATURE
DE BOUT.
vUE DE COTé DE
L’OSSATURE DE BOUT
LES
TUBES DE
COUvERTURE
IMPorTAnT!
N’INSÉREZ AUCUN TUYAU
DANS CES FOURREAUX.
FAITeS PASSer le reBorD DU PAnneAU D’exTréMITé PAr-DeSSUS
eT AUToUr DU TUYAU VerS l’InTérIeUr De l’ArMATUre.
reMArqUe: Laissez les glissières fermées pendant que vous serrez les panneaux d’extrémité.
