05_62684_0B Página 26
10115
Riel de
Cubierta
Riel de
Cubierta
13201
Soporte
Curvo
Intermedio
01010
01011
01010
01011
800598

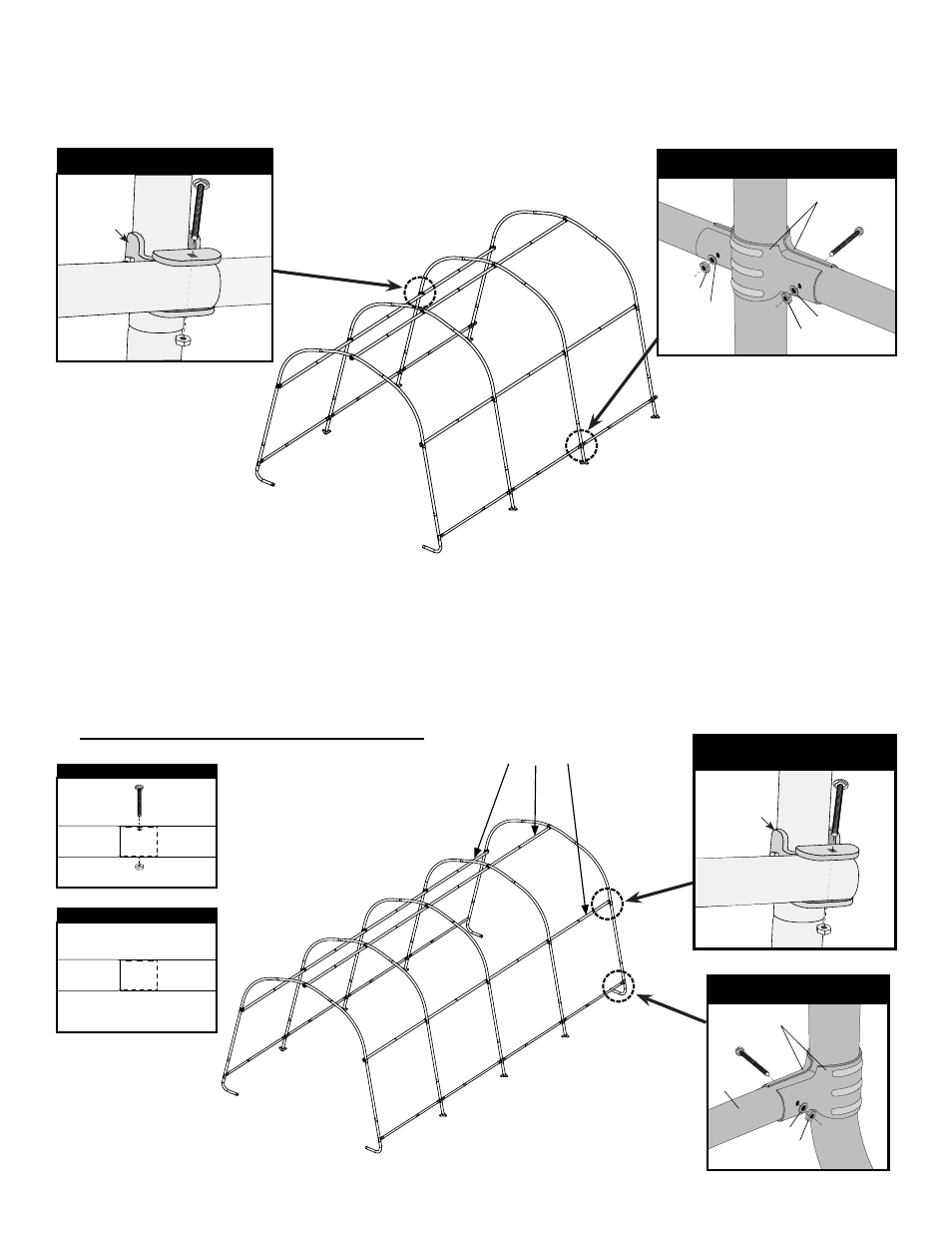

5. conecTe Un SeGUnDo Y TeRceR SopoRTe cURVo inTeRMeDio
6. conecTe el SopoRTe cURVo poSTeRioR
Repita los pasos del ensamble de los rieles de la de cruce y de cubierta.
Las conexiones ShelterLock II ® usan tornillos de 1 7
/
8
pu (4,76 cm) #03032. Las Conexiones de Riel de Cubierta
usan tornillos de 1 5
/
8
pu (4,13 cm) #10115. Los rieles de cruce dan hacia adentro del AutoShelter.
800939
03032
01010
Soporte
Curvo
Intermedio
Riel de Cruce
Conexión ShelterLock II ® del
soporte curvo intermedio
Ensamble los Rieles de Cruce
800599 800598
10115
01010
A
A. Ensamble 3 Rieles de Cruce usando las partes que se muestran.
B. Repita los pasos para ensamblar los 2 Rieles de Cubierta usando partes como se muestra.
C. Repita los pasos para conectar los Rieles de Cruce los ShelterLocks.
D. Repita los pasos para conectar los rieles de cubierta con las abrazaderas de rieles de cubierta.
¡Solo APREIETE A MANOS estos tornillos!
Ensamble los Rieles de Cubierta
13345 800163
No hay tornillos en esta conexión
B
D
10115
Riel de
Cubierta
13202
Soporte
Curvo de
Extremo
01011
01010
Abrazaderas para los Rieles de Cubierta
del Soportes Curvo Intermedio
Abrazaderas del Riel de Cubierta
del Soporte Curvo de Extremo
Conexión ShelterLock II ® de
Soporte Curvo de Extremo
c
800939
03032
01010
800598
