Page 20 05_62684_0B
10115
Rail de
Toile
Rail de
Toile
13201 Nervure
Centrale
01010
01011
01010
01011
10115
Rail de
Toile
13202 Nervure
d’extrémité
01011
01010

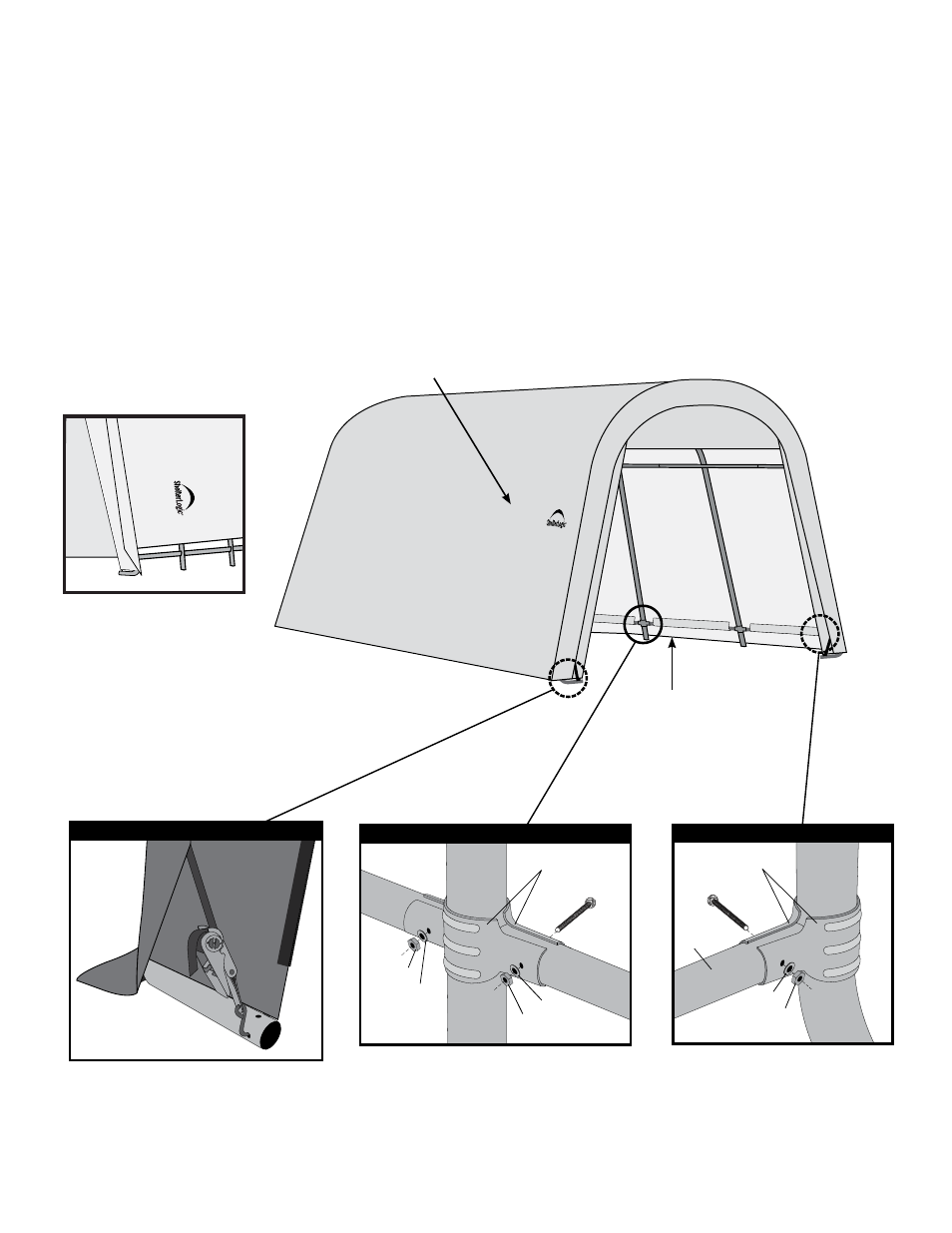

10. inSTAlleZ lA Toile eT leS RAilS De Toile
A. Étalez la toile sur le sol à côté de l’armature en plaçant l’intérieur de la toile (côté avec les fourreaux pour
tuyaux) vers le bas et la courroie avant et arrière vers les coins de l’abri. Placez la toile sur l’armature.
B. Insérez le crochet en « S » du cliquet dans le trou pratiqué dans le montant recourbé. Insérez la courroie
dans la bobine du cliquet et tirez sur la courroie. Actionnez le cliquet de sorte que la courroie se chevauche
elle-même.
C. Débranchez les rails de toile et insérez-les dans les fourreaux de la toile à chaque montant, puis rebran-
chez-les à l’aide des raccords à chaque montant. Répétez cette étape de l’autre côté. Appuyez sur les rails de
toile pour tendre cette dernière avant de serrer les boulons complètement.
D. Vérifiez les cliquets et les traverses chaque mois pour vous assurer que la toile est bien tendue.
REMARQUE: Le logo ShelterLogic ® doit être
orienté comme le montre l’illustration ci-dessous.
CORRECT
RAILS DE TOILE
INCORRECT
End Rib Cover Rail Clamps Courroie et Cliquets Retenant la Toile
Raccords de Rail de Toile pour Nervure Centrale
