ShelterLogic 62684 10 x 20 x 8 AutoShelter RoundTop 1020 - Sandstone User Manual
Page 16
Page 16
05_62684_0B
10115
Rail de
Toile
Rail de
Toile
13201
Nervure
Centrale
01010
01011
01010
01011
800598

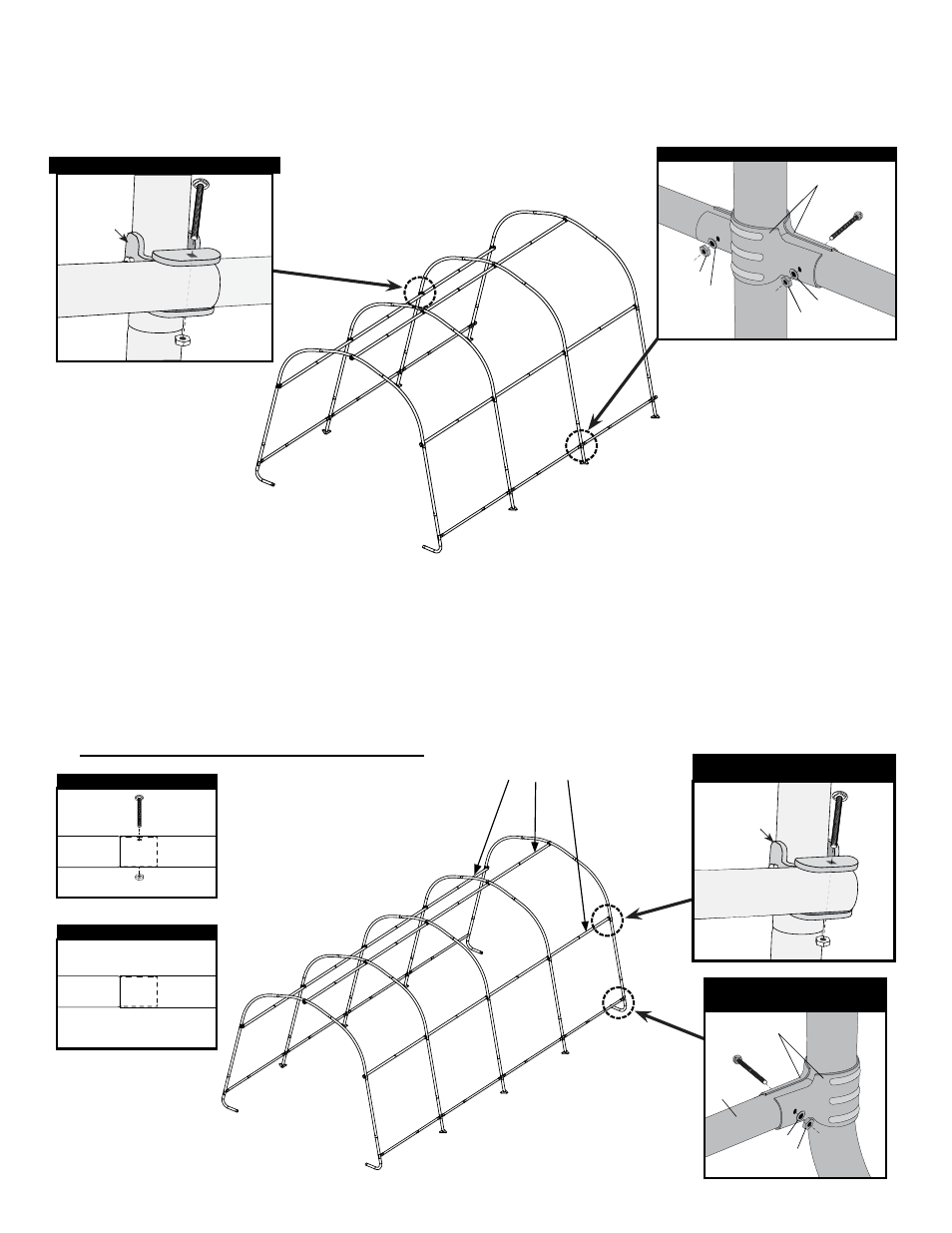

5. FiXeZ leS AUTReS neRVUReS cenTRAleS
6. FiXeZ lA neRVURe ARRiÈRe
Répétez les étapes d’assemblage des rails de toile et des traverses pour relier les nervures centrales.
Pour fixer les raccords ShelterLock II
®
, utilisez les boulons n° 03032 (1
7
/
8
po) et n° 10115 (1
5
/
8
po).
Les traverses sont orientées vers l’intérieur du garage AutoShelter.
800939
03032
01010
Nervure
Centrale
Traverse
Assemblez les traverses
800599
800598
10115
01010
A
A. Assemblez trois traverses comme le montre l’illustration.
B. Répétez les étapes pour assembler deux rails de toile comme le montre l’illustration.
C. Répétez les étapes pour relier les traverses aux raccords ShelterLock II
®
.
D. Répétez les étapes pour relier les rails de toile aux pinces de rail de toile.
Serrez ces boulons À LA MAIN seulement!
Assemblez les rails de toile
13345
800163
Aucun boulon à ce raccord
B
D
10115
Rail de
Toile
13202
Nervure
d’extrémité
01011
01010
c
800939
03032
01010
800598
Raccord ShelterLock II
®
pour Nervure Centrale
Raccords de Rail de Toile pour Nervure Centrale
Raccords de Rail de Toile pour
Nervure D’extrémité
Raccord ShelterLock II
®
pour
Nervure D’extrémité
