Connect rear end rib – ShelterLogic 70435 10 x 10 x 8 Shed-in-a-Box RoundTop User Manual
Page 6

05_70435_0A
Page 6
10115
Cover
Rail
Cover
Rail
13201
Middle
Rib
01010
01011
01010
01011
D
800598

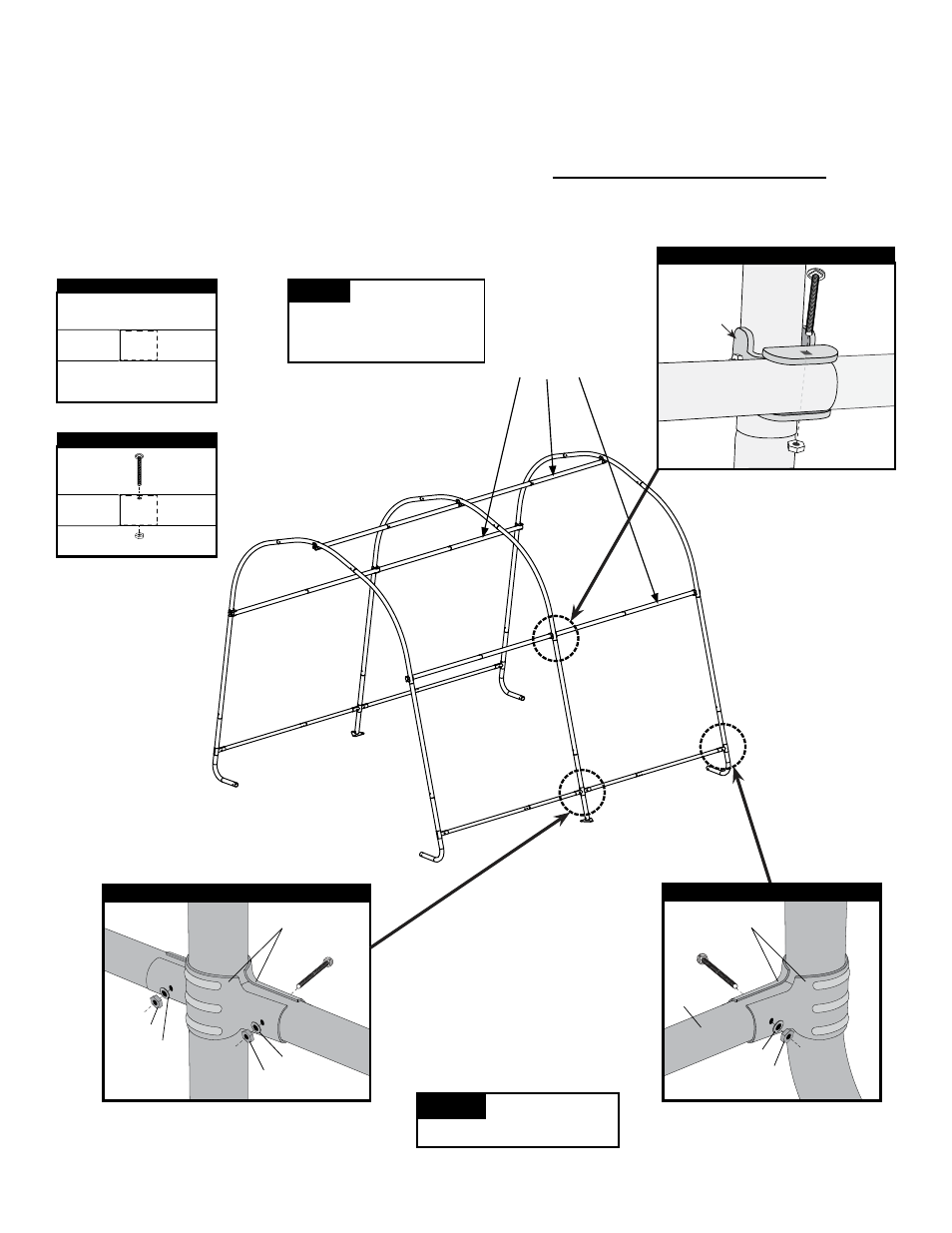

5. connecT ReAR enD RIB
A. Repeat Cover Rail assembly steps.
B. Assemble Cross Rails using parts as shown.
C. Repeat steps to connect Cross Rails with ShelterLocks.
D. Repeat steps to connect Cover Rails with Cover Rail Clamps. Only HAND-TIGHTEN these bolts!
ShelterLock
®
connections use #03032 (1
7
/
8
") Bolts. Cover Rail Clamp connections use #10115 (1
5
/
8
") Bolts.
Cross Rails face toward the inside of the shed.
Assemble Cross Rails
800599
800598
10115
01010
B
Assemble Cover Rails
13345
800163
No Bolt at this connection
A
D
10115
Cover
Rail
13202
End Rib
01011
01010
800939
03032
01010
Middle
Rib
Cross Rail
ShelterLock
®
Middle Rib Connection
c
End Rib Cover Rail Clamps
noTe:
The bolt heads at
the end ribs must be facing
outward to avoid damaging
your cover.
Middle Rib Cover Rail Clamps
noTe:
All detail views
are from the inside.
