Fixez la nervure centrale à la nervure avant – ShelterLogic 70435 10 x 10 x 8 Shed-in-a-Box RoundTop User Manual
Page 14

Page 14
05_70435_0A

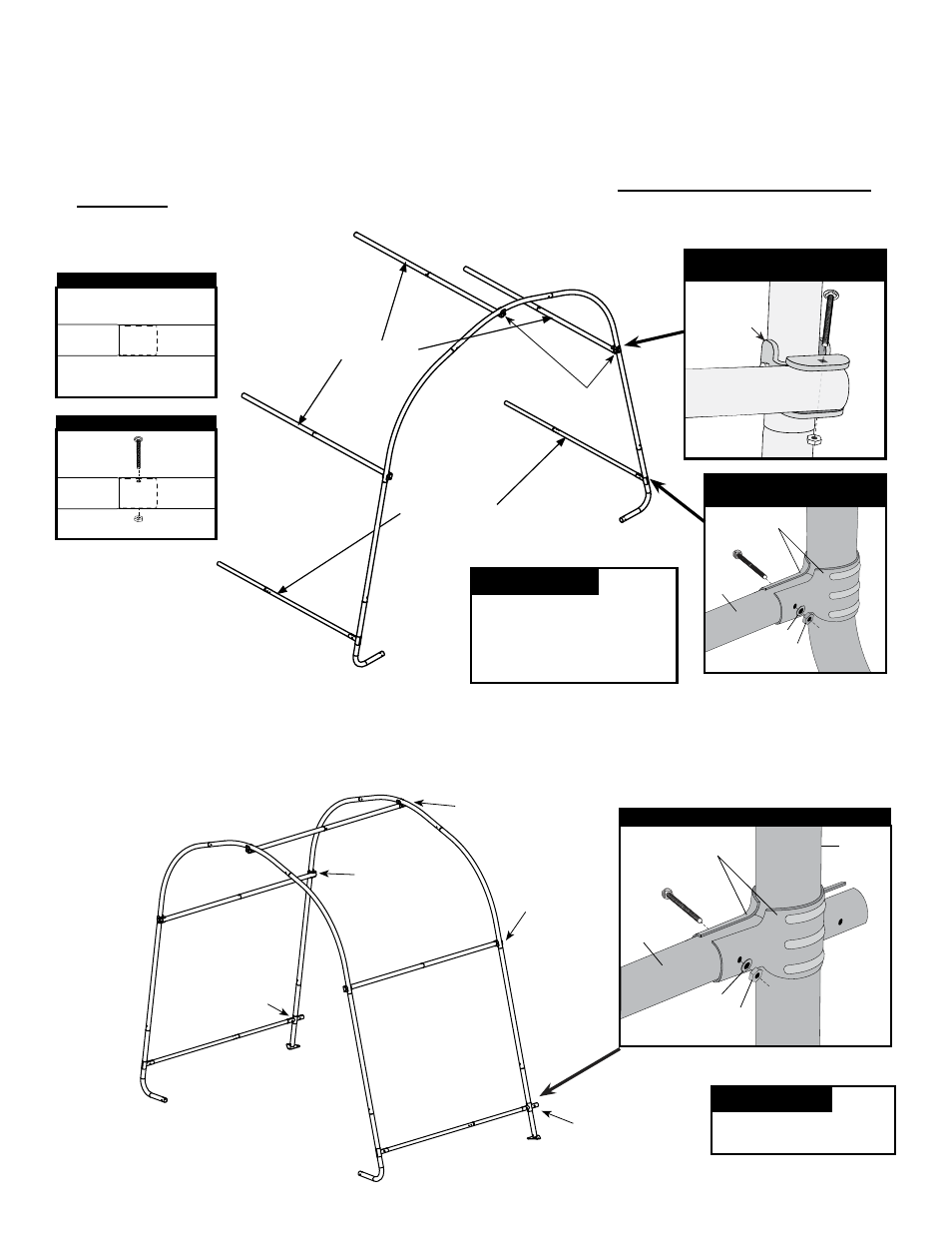

4. FIXeZ lA neRVURe cenTRAle À lA neRVURe AVAnT
800939
800939
800939
13201
13201
Pour fixer les raccords ShelterLock
®
, utilisez les boulons n° 03032 (1
7
/
8
po) et n° 10115 (1
5
/
8
po).
Répétez les étapes d’assemblage des rails de toile.
Traverse
800939
Rail de Toile
c
800939
03032
01010
Traverse
D
10115
Rail de
Toile
13202
Nervure
d’extrémité
01011
01010
ReMARQUe :
La tête
des boulons aux nervures
d’extrémité doit être orientée
vers l’extérieur pour éviter
d’endommager la toile.
Raccords de rail de toile pour
nervure d’extrémité
Raccord ShelterLock pour
nervure d’extrémité
10115
Rail de
Toile
13201
Nervure
Centrale
01010
01011
Raccords de Rail de Toile pour Nervure Centrale
A. Assemblez deux rails de toile comme le montre l’illustration.
B. Assemblez trois traverses comme le montre l’illustration.
C. Reliez les traverses à la nervure d’extrémité avec les raccords ShelterLock.
D. Placez un rail de toile à chaque pied et fixez-le avec une pince de toile comme le montre l’illustration. Faites
glisser les rails de toile jusqu’à ce qu’ils se trouvent à 8 pouces du sol.
Serrez ces boulons À LA MAIN
seulement!
Pour fixer les raccords ShelterLock
®
, utilisez les boulons n° 03032 (1
7
/
8
po) et n° 10115 (1
5
/
8
po).
3. FIXeZ leS TRAVeRSeS eT leS RAIlS De ToIle À lA neRVURe
D’eXTRÉMITÉ AVAnT
Assemblez les rails de toile
13345
800163
Aucun boulon à ce raccord
A
Assemblez les traverses
800599
800599
10115
01010
B
ReMARQUe:
Toutes
les vues de détail sont
de l'intérieur.
