8. InSTAlleR le pAnneAU De poRTe eT le pAnneAU ARRIÈRe
A. Placez le panneau d’extrémité au centre de la partie supérieure de l’abri en orientant la surface interne blanche vers
l’intérieur de l’abri. Faites passer le rebord du panneau en tissu autour de la nervure d’extrémité en insérant les rails
latéraux dans les trous déjà découpés dans le tissu.
B. Débranchez le rail supérieur (tuyaux horizontaux allant de l’avant à l’arrière de la partie supérieure de l’abri) de la
nervure d’extrémité. Faites passer la courroie (sangle noire) sous la traverse. Rebranchez la traverse supérieure à la
nervure d’extrémité. Répétez l’étape B pour les rails latéraux (tuyaux horizontaux allant de l’avant à l’arrière sur les
côtés de l’abri, près de la section arrondie de l’armature où les montants sont raccordés au toit).
C. Dans le bas, à l’endroit où la courroie dépasse du fourreau de chaque côté du panneau d’extrémité, tirez sur la
courroie pour la tendre.
Lorsque vous tirez sur la courroie, faites attention pour ne pas la faire entrer dans le
fourreau de l’autre côté.
D. Insérez le crochet en « S » de la bride à cliquet dans le trou pratiqué dans le montant recourbé. Insérez la courroie
dans la bobine du cliquet et tirez sur la courroie. Actionnez le cliquet de sorte que la courroie se chevauche elle-même.
Centrez le panneau d’extrémité sur l’abri avant de le serrer définitivement.
E. Serrez les cliquets en alternant d’un côté à l’autre jusqu’à ce que le panneau d’extrémité soit bien tendu.
ReMARQUe:
Laissez les glissières fermées pendant que vous serrez les panneaux de porte.
IMpoRTAnT!
N’INSÉREZ AUCUN TUYAU
DANS CES FOURREAUX.
FAITeS pASSeR le ReBoRD DU pAnneAU
D’eXTRÉMITÉ pAR-DeSSUS eT AUToUR DU TUYAU
VeRS l’InTÉRIeUR De l’ARMATURe.
TRAVeRSeS
lATÉRAleS
coURRoIe
GlISSIÈReS
TRAVeRSe
SUpÉRIeURe
FAITeS
pASSeR le
ReBoRD DU
pAnneAU
D’eXTRÉMITÉ

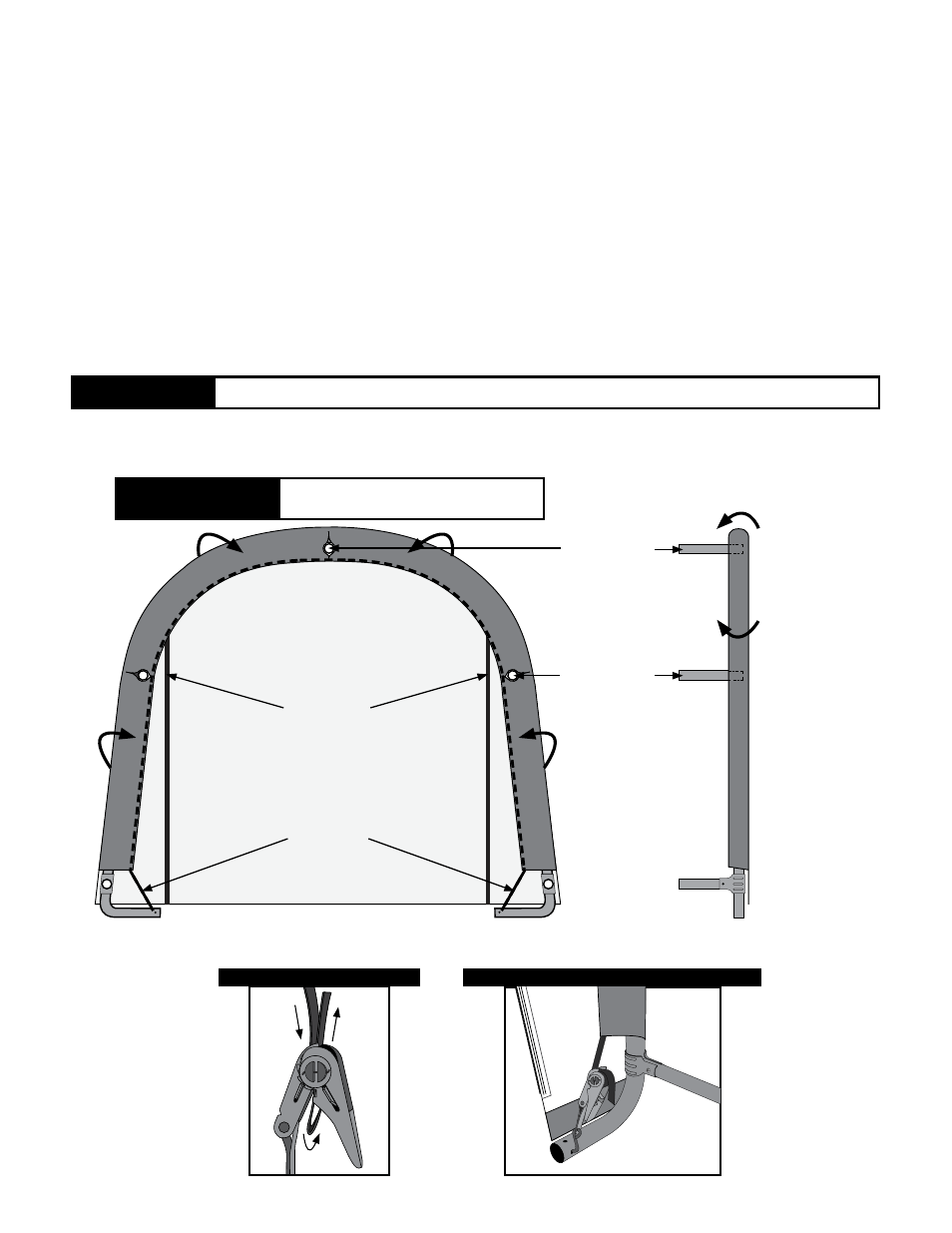

VUe De l’InTÉRIeUR De lA neRVURe D’eXTRÉMITÉ
VUe De pRoFIl De lA
neRVURe D’eXTRÉMITÉ
Insérez la Courroie Dans le Cliquet
Courroie et Cliquets Retenant le Panneau D’extrémité
