FallTech DuraTech 10’ Self Retracting Device - Manual (Page 19)

D10SRD3
D10SRD4

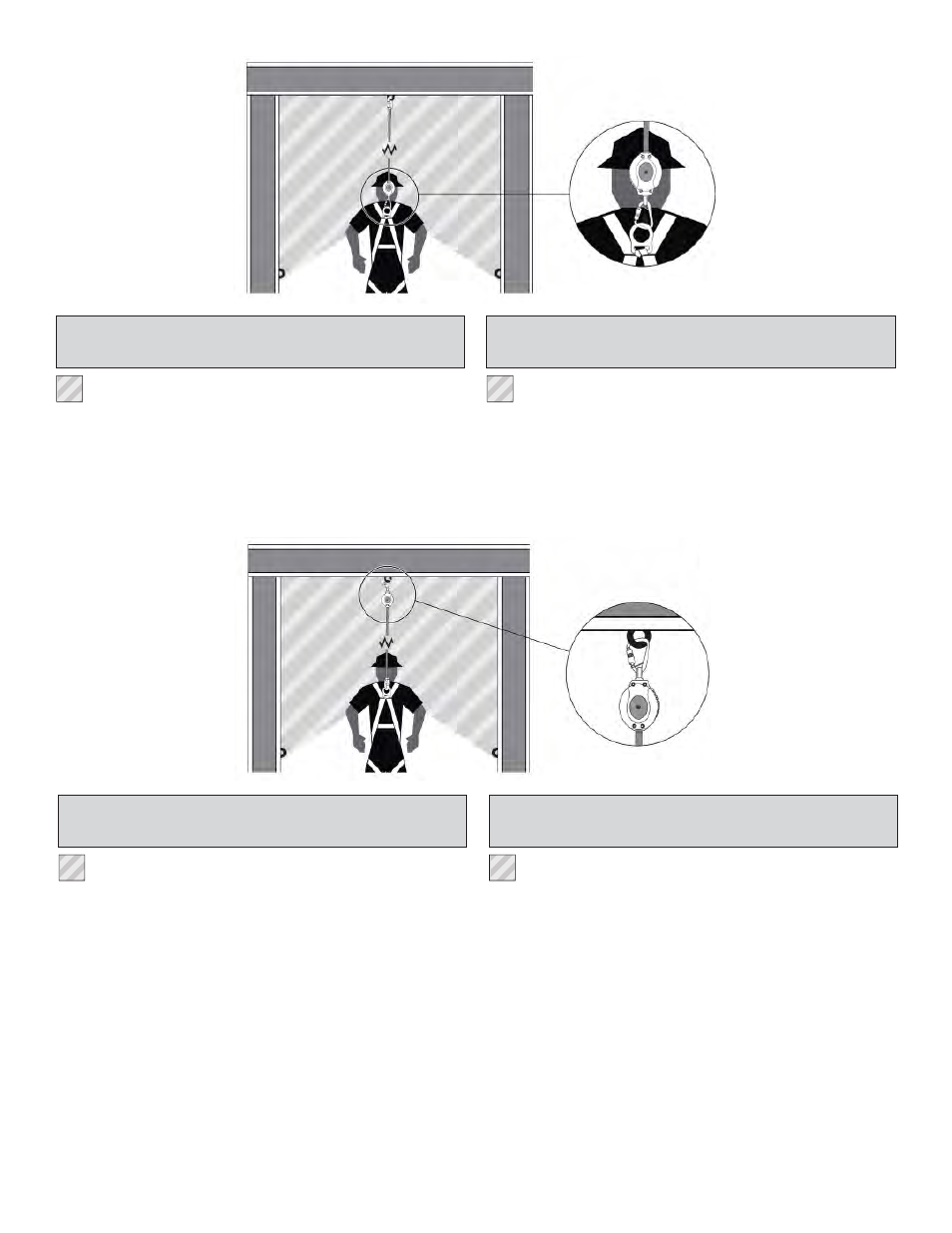

Fig. 2A: SRD OrientaƟ on and Acceptable Anchorage Range
Single-leg SRD mounted to Dorsal D-ring
= Range of Allowable AƩ achment from: Directly Overhead to as low as 2’ Below Dorsal D-ring
Fig. 2A: Orientación del SRD y rango aceptable del anclaje
SRD individual montado en el anillo en “D” dorsal
= Rango de conexión permisible de: Directamente por encima de la cabeza a tan bajo como
a 2 pies (0,6 m) por debajo del anillo en “D” dorsal
T10SRD3.1
Fig. 2B: SRD OrientaƟ on and Acceptable Anchorage Range
Single-leg SRD mounted to Anchorage
= Range of Allowable AƩ achment from: Directly Overhead to as low as 2’ Below Dorsal D-ring
Fig. 2B: Orientación del SRD y radio aceptable del anclaje
SRD individual montado en el anclaje
= Rango de conexión permisible de: Directamente por encima de la cabeza a tan bajo como
a 2 pies (0,6 m) por debajo del anillo en “D” dorsal
T10SRD4.1
APPENDIX A
032714
19
