PULS QS3.241 User Manual

Page 4

QS3: Power Supply Instruction Manual
QS3: Bedienungsanleitung für Stromversorgung

EMC Electromagnetic Compatibility

These power supplies are suitable for applications in industrial environment as well as in
residential, commercial and light industry environment without any restrictions. These devices
comply with FCC Part 15 rules.
CE mark is in conformance with EMC guidelines 89/336/EC, 93/68/EC and 2004/108/EC as well
as the low-voltage directives (LVD) 73/23/EC, 93/68/EC, 2006/95/EC.
EMC Immunity: EN 61000-6-1, EN 61000-6-2
EMC Emission EN 61000-6-3, EN 61000-6-4, FCC Part 15 Class B

EMV Elektromagnetische Verträglichkeit

Diese Stromversorgungen erfüllen die Anforderungen für Anwendungen in industrieller
Umgebung und für den Wohn-, Geschäfts- und Gewerbebereich ohne Einschränkungen. Die
Geräte erfüllen auch die Anforderungen der FCC Teil 15.
Das CE Zeichen ist angebracht und erklärt die Erfüllung der EMV Richtlinien 89/336/EG,
93/68/EG und 2004/108/EG wie auch der Niederspannungsrichtlinien 73/23/EG, 93/68/EG,
2006/95/EG.
Störfestigkeit: EN 61000-6-1, EN 61000-6-2
Störaussendung: EN 61000-6-3, EN 61000-6-4, FCC Part 15 Klasse B

Indicators, LEDs

Overload LED

DC-OK LED

Normal mode

OFF

During BonusPower

OFF

Overload (Vout < 90%)

OFF

Output short circuit

OFF

Temperature Shut-down

flashing

No input power

OFF

Anzeigelampen

Overload LED

DC-OK LEDt

Normalbetrieb AUS

EIN

Während BonusPower

AUS

EIN

Überlast (Vout < 90%)

EIN

AUS

Ausgangskurzschluss EIN AUS
Temperaturabschaltung blinken blinken
Keine Eingangsspannung

AUS

Output- and Overload Characteristic

The unit is designed to support loads with a continuous power demand of up to 82W and a short-
term power demand of up to 120W without damage or shut-down.
Output characteristic (see Fig. 2)
BonusPower

time (see Fig. 3)

The curve in this figure shows the duration until the output voltage starts dipping when more than
82W is drawn (controlled by software).

Ausgangs- und Überlastverhalten

Die Stromversorgung ist zur Versorgung von Lasten mit einem Dauerleistungsbedarf bis zu 82W
und einem kurzzeitigem Leistungsbedarf bis 120W konstruiert ohne dabei Schaden zu nehmen.
Ausgangskennlinie (siehe Bild 2)
BonusPower

Zeit (siehe Bild 3)

Die Kennlinie in diesem Bild gibt die Dauer an bis die Ausgangsspannung sinkt, wenn mehr als
82W entnommen werden (softwaregesteuert).

Dielectric Strength

(see Fig. 1)

The output voltage is floating and separated from the input according to SELV (IEC/EN 60950-1)
and PELV (EN 60204-1, EN 50178; IEC 62103, IEC 60364-4-41) requirements. Type and factory
tests are conducted by the manufacturer. Field tests may be conducted in the field using the
appropriate test equipment which applies the voltage with a slow ramp (2s up and 2s down).
Connect all phase-terminals together as well as all output poles before the test is conducted.
When testing, set the cut-off current settings to the value in the table below.

A B

Type Test (60s)

2500Vac

3000Vac

500Vac

Factory Test (5s)

2500Vac

500Vac

Field Test (5s)

2000Vac

500Vac

Cut-off current setting

>10mA

Isolationsfestigkeit

(siehe Bild 1)

Die Ausgangsspannung hat keinen Bezug zur Erde oder Schutzleiter und ist zum Eingang nach
den SELV (IEC/EN 60950-1) und PELV (EN 60204-1, EN 50178, IEC 62103, IEC 60364-4-41)
Standards getrennt. Typ- und Stückprüfungen werden beim Hersteller durchgeführt. Wieder-
holungsprüfungen dürfen mittels geeigneten Prüfgenerators mit langsam (2s) ansteigenden und
abfallenden Spannungsrampen in der Anwendung erfolgen. Vor den Tests sind alle Phasen wie
auch alle Ausgangspole miteinander zu verbinden. Während der Tests darf die Strom-
Abschaltschwelle nicht kleiner als der in der Liste angegebene Wert sein.

A B C

Typprüfung (60s)

2500Vac

3000Vac

500Vac

Stückprüfung (5s)

2500Vac

500Vac

Wiederholungsprüfung (5s)

2000Vac

500Vac

Strom- Abschaltschwelle

>10mA

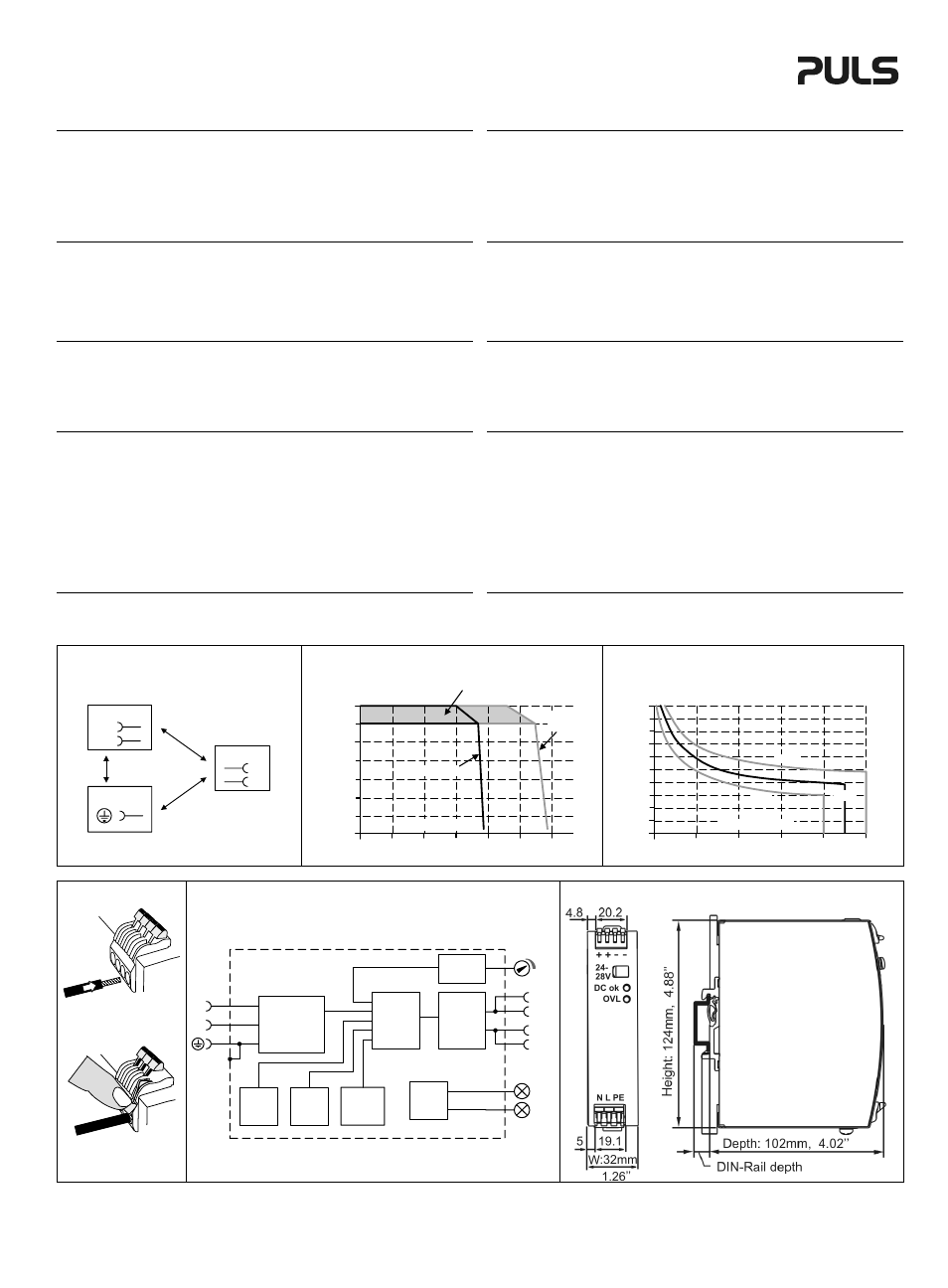

Fig. 1 / Bild 1

DC-OK-Signal

Fig. 2 / Bild 2

Output Characteristic /Ausgangskennlinie

Fig. 3 / Bild 3

BonusPower

Time / Zeit

Input

Earth, PE

Output

Output Voltage

28V

Output Current

short-

term

Adjustment

Range

continuous

Bonus Time

110

120

130

140

150

160%

10s

Output Power

min.

max.

typ.

Fig. 4 / Bild 4

Terminals / Anschlüsse

Fig. 5 / Bild 5

Functional Diagram / Funktionsschaltbild

Fig. 6 / Bild 6

Dimensions / Abmessungen

Insert wire /

Draht einführen

Snap the lever /

Hebel schließen

OUT

Input Fuse
Input Filter
Input Rectifier
Inrush Limiter
Transient Filter

Output

Voltage

Regulator

Power

Converter

Output

Filter

Output

Voltage

Monitor

Output

Power

Manager

Temper-

ature

Shut-

down

Over-

load

Output

Over-

Voltage

Protection

PU-358.010.00-10C
