RECOMENDACIONES DE INSTALACIÓN
NX242 MANUAL DEL USUARIO LOAD2_45
FECHA: 15/10/2008
ESPAÑOL
cercanos al SUB y al MAIN SYSTEM desde dicha posición (ver ejemplo más adelante).
Recomendamos que el sistema se ajuste de manera que los tiempos de llegada desde el array MAIN
SYSTEM y de las cajas SUB coincidan en una distancia de escucha suficientemente alejada
(normalmente más allá de la posición de la mesa de mezclas).
Alineación geométrica

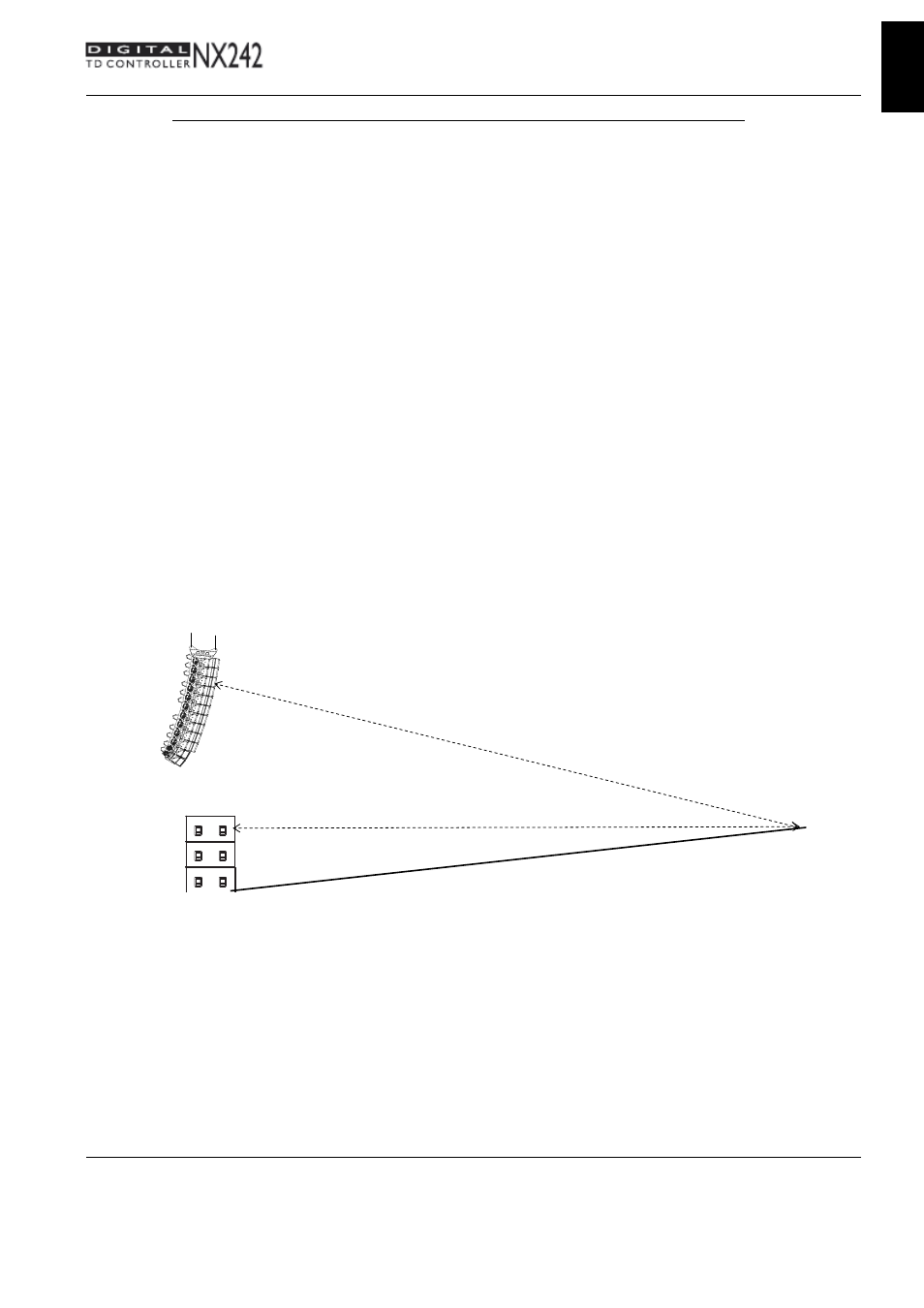

En el ejemplo de abajo, r
1
es la distancia más pequeña entre el MAIN SYSTEM y la posición de
escucha, y r
2
la distancia más pequeña entre el SUB y la posición de escucha. Siendo r
1
– r
2
diferencia
de distancias (indicada en metros o en pies).
• r
1
> r
2
, el retraso debe ser aplicado al SUB en el NX242 TDcontroller(s).
• r
1
< r
2
, el retraso debe ser aplicado al MAIN SYSTEM en el NX242 TDcontroller(s).
• Para convertir el resultado en tiempo de retardo (indicado en segundos), aplicar :
Δt = ( r
1
- r
2
)/C r
1
y r
2
en metros, C (vel. sonido) ≈ 343 m/seg
El parámetro del retardo se ajusta en el MENU 1.2 (en metros, pies o segundos).
Sin embargo, es aconsejable como medida de seguridad comprobar esta alineación con una
herramienta acústica apropiada.
Medir y alinear fases en la zona de solapamiento
El micrófono se debe colocar a nivel del suelo , a una distancia de escucha suficiente (normalmente
más allá de la posición de la mesa de mezclas).
La fase debe medirse con una pantalla con rejilla, debidamente windowed on signal arriving time (la
