I NSTRUCCIONES GENERALES DEL RS15 Page 15/60

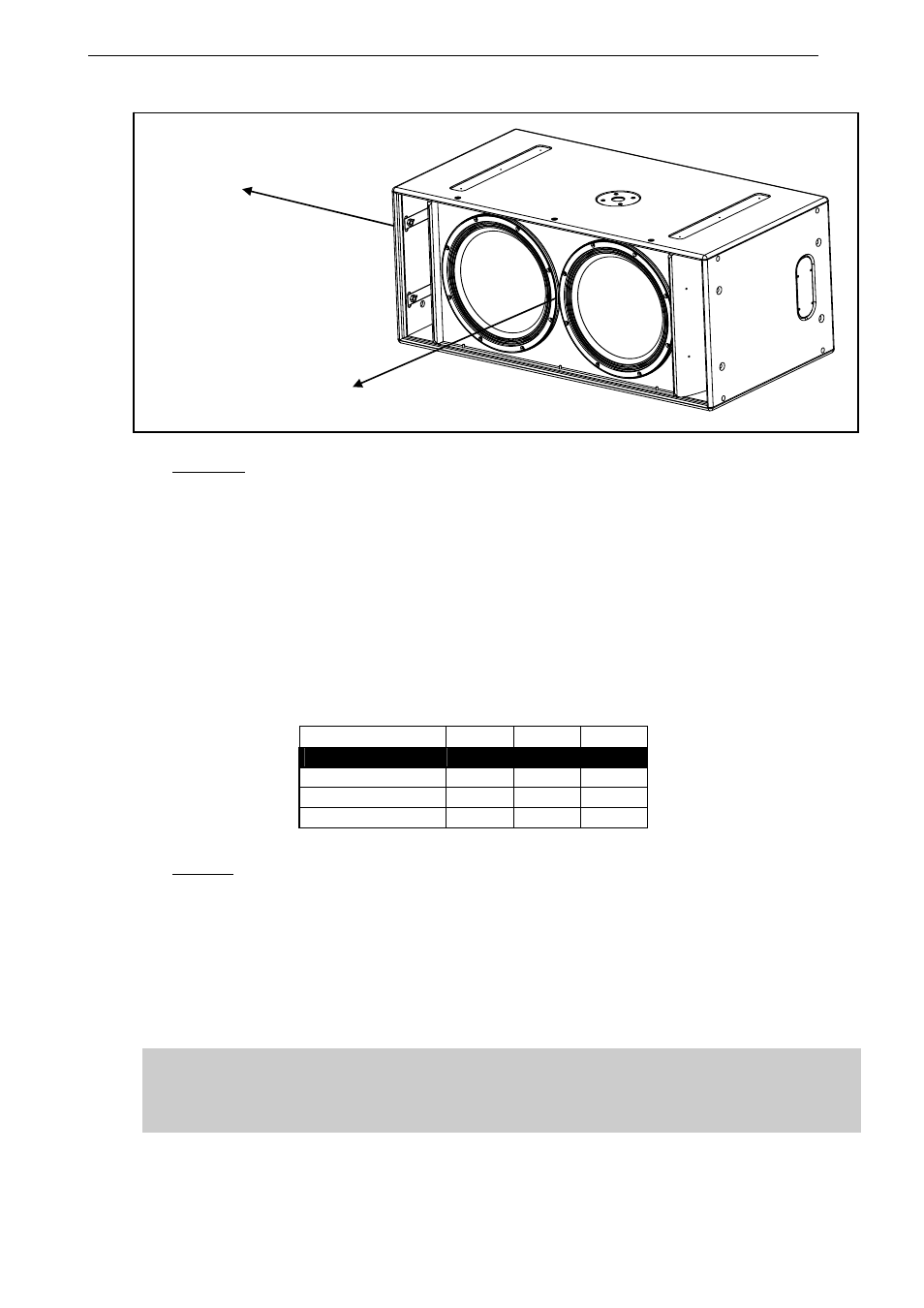

IZQUIERDA
(DELANTE
)
DERECHA
(DETRÁS
)
MODO
OMNI
MODO
DIRECCIONAL
2.3.3 Cableado
NEXO recomienda usar exclusivamente cable multiconductor para la conexión: este tipo de cable
combinado vale para cualquier caja, y evita la posible confusión entre los transductores de detrás y los
de delante.
La elección del cable adecuado consiste en seleccionar la sección adecuada en relación a la
resistencia de carga y la longitud de cable. Un cable demasiado fino eleva su resistencia en serie y su
capacitancia, lo que reduce la potencia eléctrica que se entrega al transductor y puede inducir
variaciones en la respuesta (factor de amortiguamiento).
Para una resistencia en serie igual o menor al 4% de la impedancia de carga (factor de
amortiguamiento = 25), la longitud máxima de cable viene dada por:
L
max
= Z x S S es mm 2 , Z en Ohmios, L
max
en metros
La tabla siguiente indica estos valores para tres calibres habituales:
Impedancia de carga (Ω) 2 4 8
Sección de cable Longitud máxima (metros)
1,5 mm² (AWG #14) 3 6 12
2,5 mm² (AWG #12) 5 10 20
4 mm² (AWG #10) 8 16 32
2.3.4 Ejemplo
• Cada transductor del RS15 tiene una impedancia nominal de 8 Ohmios; en modo omni, un canal
amplificador puede llevar ambos transductores en paralelo, con una impedancia resultante de
8/2 = 4 Ohmios. La longitud máxima L
max
aceptable para cable de 2x2.5 mm 2 (AWG #12) con los
dos transductores de una RS15 en paralelo es de 10 metros.
• Cuando se utilizan en modo direccional, los RS15 necesitan 2 canales de amplificador, llevando
cada uno, por tanto, una impedancia de carga de 8 Ohmios. La longitud máxima L
max
aceptable
para cable de 4x1.5 mm 2 (AWG #14) con los dos transductores de una RS15 llevados
independientemente es de 12 metros.
IMPORTANTE
Los cables largos para cajas acústicas inducen efectos capacitivos – hasta cientos de pF
dependiendo de la calidad del cable – con un efecto paso-alto en los agudos. Si ha de
usar cables largos, asegúrese de que no se utilicen enrollados.
