ESPAÑOL

E

S

P

A

ESP

A

ÑÑ

O

L

OL

7

8

9

10

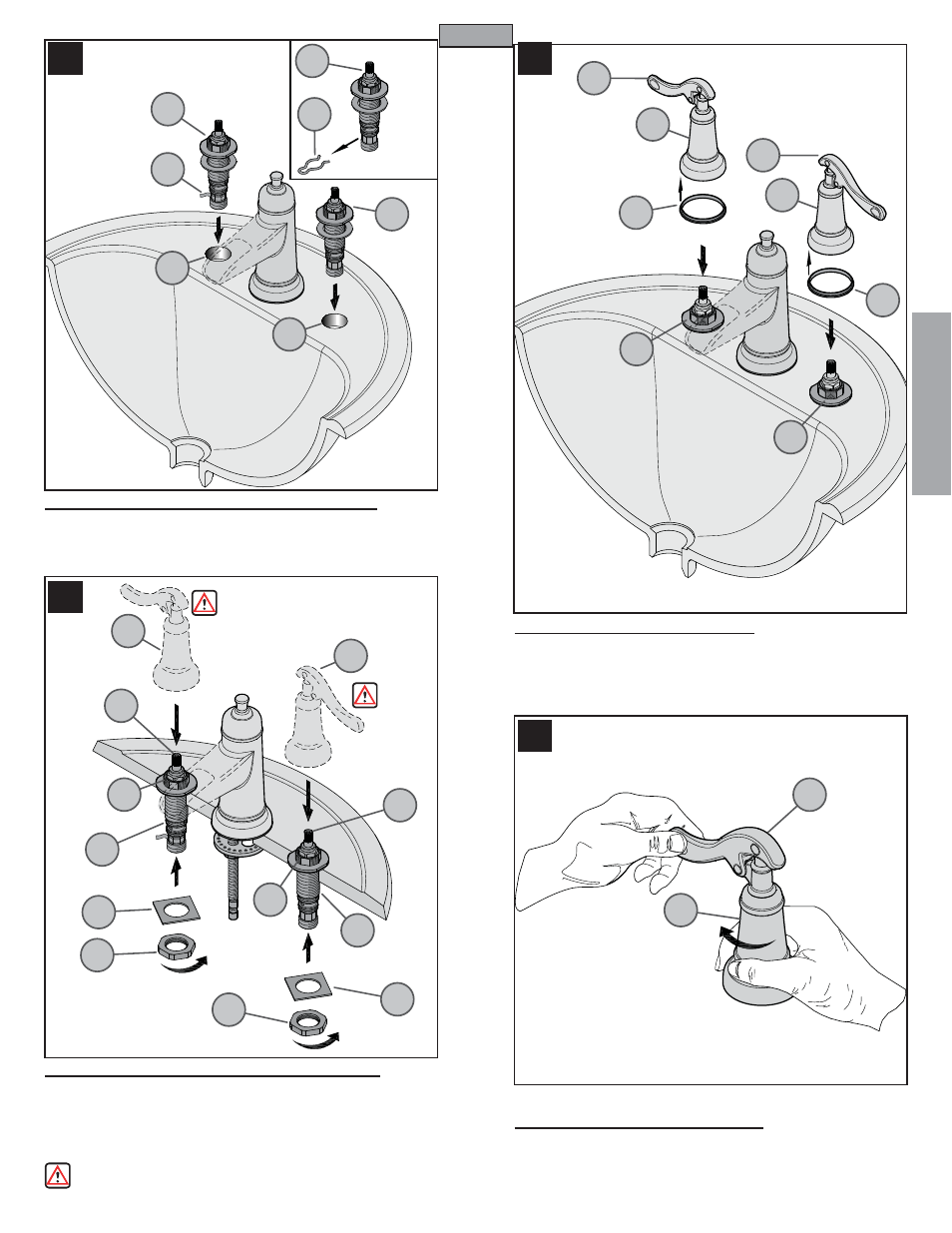

7 CÓMO COLOCAR EL CUERPO DE LA VÁLVULA

Quite el sujetador (7A) del cuerpo de la válvula (7B) y guárdelo. Desde arriva del
fregadero, introduzca el cuerpo de la válvula (7B) a través de los agujeros de montaje
(7C). La válvula del agua caliente (HOT), con la etiqueta roja (7D), debe colocarse a
la izquierda del conducto.

8 CÓMO INSTALAR EL CUERPO DE LA VÁLVULA

Antes de proseguir, los vástagos de las válvulas (8A) deben estar en la posición

cerrada. Desde abajo del fregadero, coloque la arandela cuadrada (8B) en el vástago de

la válvula (8C) y enrosque en forma fl oja la tuerca de montaje (8D). Coloque temporalmente

la manija (8E) en el vástago de la válvula (8A) para asegurar de que las palancas estén

alineadas correctamente con el fregadero. Quite la manija (8E) y apriete la tuerca para

montaje (8D) hasta que el conducto (8F) esté fi rmemente asegurado al fregadero.

¡No utilice las manijas (8E) para apretar o rotar los cuerpos de válvula (8F)!

10 CÓMO COLOCAR LAS MANIJAS

Coloque los anillos plástico (9A) contra el fondo de los cubos de
la manija (9B). Conecte las manijas (9C) a los adaptadores de las
válvulas (9D).

10 CÓMO ASEGURAR LAS MANIJAS

Asegúrese de que las válvulas y las palancas se encuentren en la posición apagada.
Asegure las manijas sosteniendo las palancas (10B) en su lugar y apretando los núcleos
(10A) girándolos en el sentido de las agujas del reloj. Para quitar las manijas, gire los
núcleos (10A) en el sentido contrario a las agujas del reloj.

7

7B

7D

7C

7B

7A

7B

7C

8C

8A

8A

8B

8D

8E

8F

8B

8D

8F

8C

8E

9A

9C

9D

9A

9B

9C

9B

9D

10B

10A
