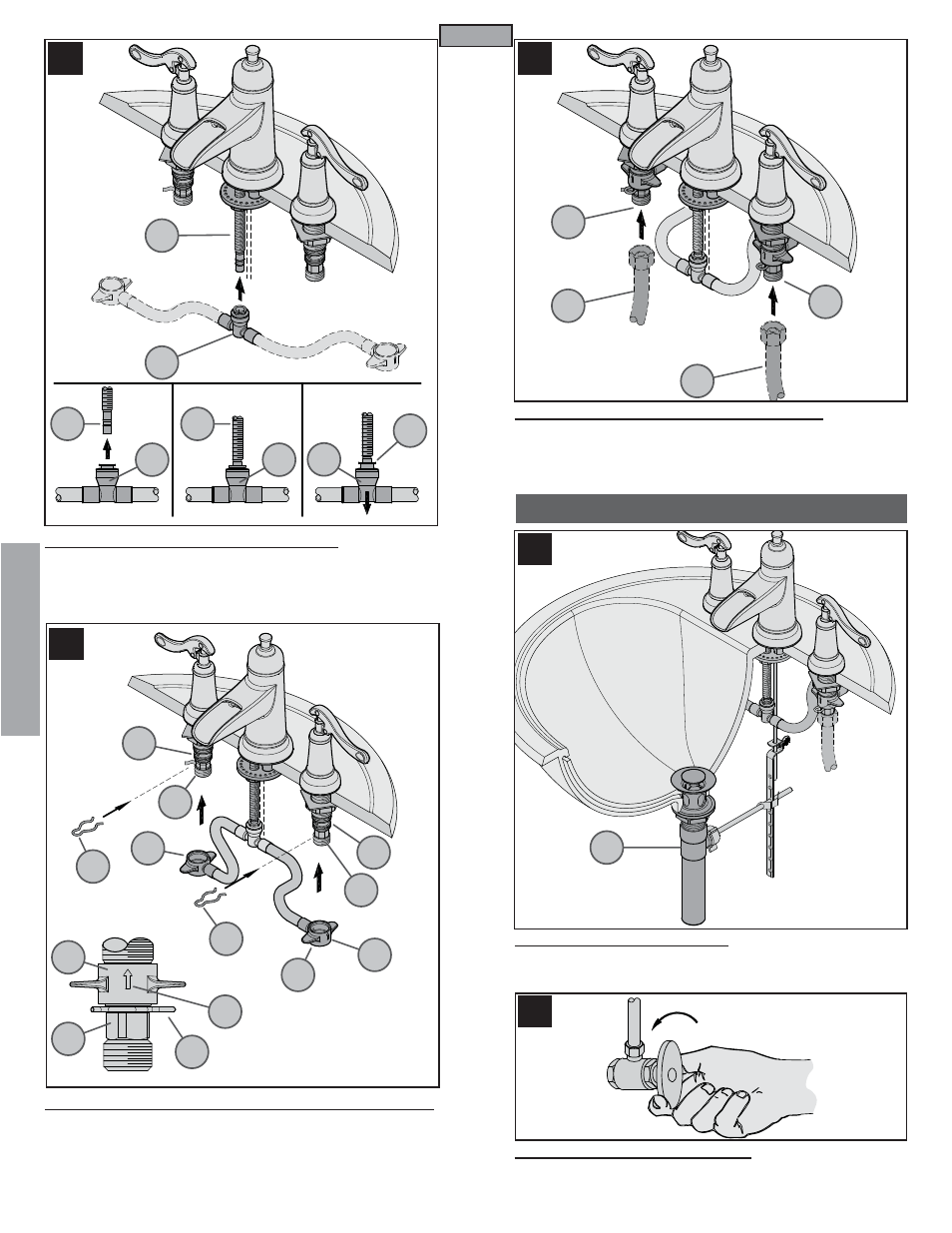

INSTALLATION DU CORPS DE BONDE
11 RACCORDEMENT DES TUYAUX AU BEC
Depuis le dessous du lavabo, poussée le raccord central (11A) sur la tube récepteur (11B)
Tirer sur le raccord rapide (11A). Si ce raccord se sépare légèrement du collet intérieur
(11C) mais ne se détache pas du tube récepteur (11B), la connexion est sûre.
12 RACCORDEMENT DES TUYAUX AUX CORPS DE ROBINETS
Glisser les raccords d’embouts (13A) avec des fl èches (12D) se dirigeant vers le haut
sur les corps de robinets (12B). Pousser les raccords (12A) à fond vers le haut jusqu’à
ce qu’ils soient bien en place. Faire attention de ne pas endommager les joints toriques
(12C). Placez les attaches (12E) en place sur les corps de robinets (12C) pour fi xer es
raccords d’embouts (12A).
13 RACCORDEMENTS DES ARRIVÉES D’EAU
Reliez l’arrivée d’eau (13A) aux entrées du robinet (13B). Les canalisations d’alimentation
d’eau chavole entrent á l’admission gauche. Les canalisations d’alimentation d’eau froide
entrent á l’admission droite. (Tuyaux d’arrivée d’eau ne sont pas incluses.) Veuillez suivre
les instructions du fabricant quand installant les robinets d’arrivée.
14 INSTALLATION DE LA BONDE
Installez et adapte le corps de bonde (14A) avec les instructions qui sont inclus dans
l’ensemble du corps de bonde.
15 MISE EN SERVICE DU ROBINET
Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vérifi er le dessus et le
dessous du lavabo pour voir s’il y a des fuites.
