Abastecimento Sugestão Máximo Mínimo
Temperatura da
água quente
65 Cº (150ºF) 80 Cº (175ºF) 15 Cº (60ºF)
Pressão de
operação
3 BAR (44PSI) 5 BAR (73PSI) 0,5 BAR (7PSI)
Português: Obrigado por comprar este produto da Price
Pfister. Todos os produtos da Price Pfister são fabricados
com cuidado e testados na fábrica para proporcionar o uso
sem problemas a longo prazo sob condições normais. É fácil
instalar este produto usando ferramentas básicas e nossas
instruções ilustradas, fáceis de seguir. Se tiver alguma
dúvida sobre este produto, consulte as informações na
página anterior.
1 ANTES DE CONTINUAR
ADVERTÊNCIA: Leia completamente todas as instruções
antes de continuar. A Price Pfister recomenda que você
chame um profissional se não se sentir seguro para instalar
este produto!
Este produto deve ser instalado de acordo com todos os
códigos locais e estaduais para encanamentos hidráulicos
e construção.
2 DESLIGUE A ÁGUA
Localize as entradas de abastecimento da água e feche os
registros de água. Em geral, estão debaixo da pia ou perto
do hidrômetro. Se estiver trocando uma torneira existente,
remova a torneira antiga da pia e limpe completamente a
superfície da pia.
3 INSTRUÇÕES PARA MONTAGEM
Para pressões de operação superiores a 5 BAR (75 PSI),
recomenda-se o uso de um redutor de pressão. Antes de
continuar a montagem, recomendamos a limpeza dos
encanamentos de água quente e fria para evitar acúmulo de
sujeira capaz de prejudicar o funcionamento da torneira.
4 INSTALAÇÃO DA TORNEIRA

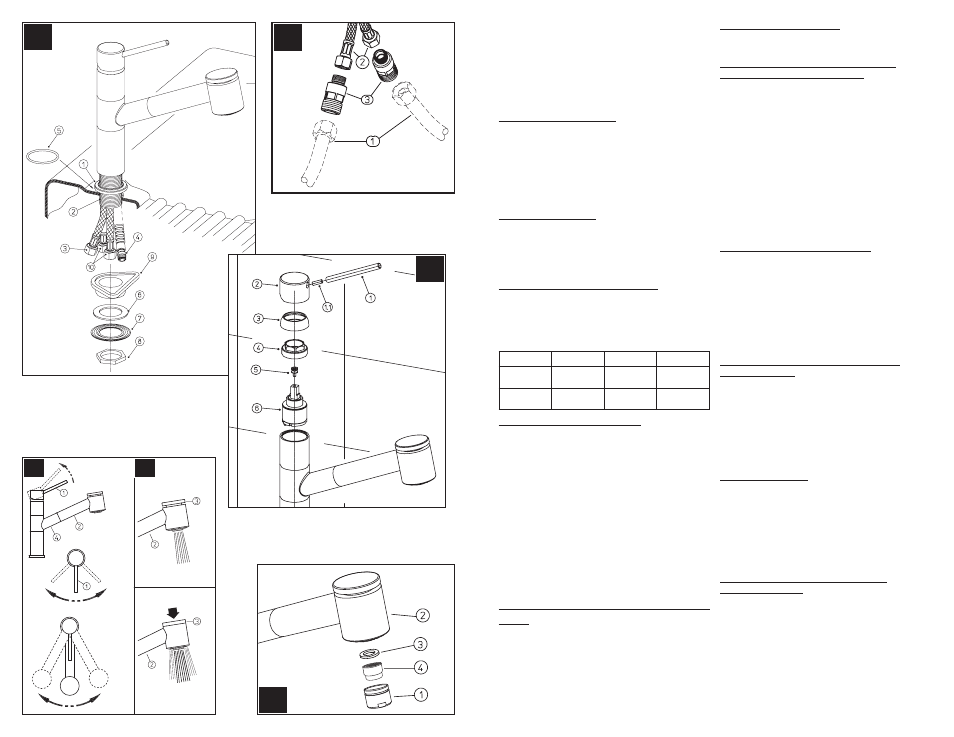

(Fig.A)
Coloque a base (1) em baixo do corpo da torneira (2). Em-
purre as mangueiras da torneira (3) e os tubos de alimenta-
ção (4) através do furo de drenagem da pia (5). Coloque a
haste de montagem (6) dentro do topo da bancada da pia até
encostar a base (1) na pia.
(Fig.A1)
Acessando por baixo da pia, empurre a arruela de borracha
(7), a arruela metálica (8) e a arruela de PVC (9) sobre as
linhas de alimentação e prenda firmemente a torneira, ap-
ertando a contraporca de fixação (10). Conecte então a
mangueira da torneira (3b) ao tubo de abastecimento de
água da mangueira (3a) interpondo a arruela de borracha
(12). Prenda o contrapeso (11) na mangueira da torneira (3)
com parafusos.
5 CONEXÕES DE ABASTECIMENTO DE ÁGUA
(Fig.B)
Conecte as linhas de abastecimento de água (1) com as
entradas na torneira (2). Ligue as linhas de abastecimento
de água quente na entrada da esquerda. Ligue as linhas
de abastecimento de água fria na entrada da direita
(Recomenda-se enfaticamente o uso de registro tipo
‘stopcock’ com filtro (3)). (As linhas de abastecimento não
estão incluídas.) Siga as instruções do fabricante ao instalar
as linhas de abastecimento.
ATENÇÃO: Manutenção
DESMONTAGEM
1. As peças de reposição podem estar disponíveis na loja
onde comprou a sua torneira.
2. Se as peças de reposição não estiverem disponíveis,
escreva ou ligue para o serviço de atendimento de
consumidores da Price Pfister.
3. Sempre feche a água e diminua a pressão antes de
trabalhar na sua torneira.
OBSERVAÇÃO: Cuidados com o acabamento
Instruções de limpeza:
Para todas as hastes de comando e acabamentos decorativos,
use somente um pano úmido macio para limpar e dar brilho. O
uso de produtos para polimento, detergentes, abrasivos para
limpeza, ácido ou solventes orgânicos podem provocar danos.
O uso de algo que não seja um pano úmido macio anulará
a nossa garantia!
Acabamentos especiais:
Produtos de acabamento contendo porcelana ou substâncias
semelhantes não serão aceitáveis para áreas públicas ou uso
comercial. O risco da instalação destes tipos de acabamento
será do usuário!
6 ATIVAÇÃO DA UNIDADE
Ligue a água quente e fria, verificando a existência de
vazamentos acima da pia e embaixo.
7 FUNCIONAMENTO DO REGISTRO E
DA MANGUEIRA DA TORNEIRA
(Fig.C)
Pode-se girar a ducha (5) em qualquer direção ao redor
do corpo da torneira. Ao levantar a manivela da haste (1),
o registro será acionado deixando a água escoar. A vazão
de água aumentará se continuar a levantar a manivela da
haste (1). Ao girar a manivela da haste (1) no sentido anti-
horário, a temperatura da água diminuirá até ficar totalmente
fria. Ao girar a manivela da haste (1) no sentido horário, a
temperatura da água aumentará até ficar totalmente quente.
Pode-se extrair o chuveiro (2) puxando para frente para
colocar o jato d’água em qualquer direção.
(Fig.C1)
Apertar o botão (3) existente no topo do chuveiro engatará o
anel externo do jato na torneira.
8 TROCA DO CARTUCHO (Fig.D)
(feche o registro geral da água)
Desaparafuse a haste (1) Parafuso de fixação (1.1), retire
o cubo da manivela (2), desaparafuse o tampão (3) e a
contraporca de fixação (4), removendo então o cartucho
(6). Desaparafuse o extensor da haste (5), montando-o no
cartucho novo. Monte na ordem inversa. Não deixe de limpar
todas as superfícies em contato com as arruelas de vedação.
Aperte a porca (4) de modo a garantir a vedação e permitir,
ao mesmo tempo, girar livremente a manivela.
9 LIMPEZA DO AERADOR E LAVAGEM
INTERNA (Fig.E)
Após concluir a instalação, remover o aerador (1) da bica (2).
Ligue os registros de abastecimento de água e a torneira.
Deixe escoar as águas quente e fria durante pelo menos
um minuto até retirar toda a matéria estranha da tubulação.
Enquanto estiver escoando a água, verifique se há vazamen-
tos. Para limpar o aerador, extraia a gaxeta (4) e a inserção
do aerador (3) de dentro do corpo do aerador (1). Enxágüe
as peças, colocando-as de novo no lugar.
E
A
D
B
C C1
QUENTE FRIO
ABERTO
QUENTE
FRIO
