7 FUNCIÓN DE LA VÁLVULA Y DEL GRIFO
DE LA RETIRADA
(Fig.C)
El canalón de (5) se puede rotar alrededor del cuerpo del
grifo en cualquier dirección. Levantando la maneta palanca
(1) para arriba, la válvula será activada permitiendo que el
agua fluya. El flujo del agua aumentará en la continuación
a levanta para arriba la maneta palanca (1). Rotando la
maneta palanca (1) a la izquierda, la temperatura del agua
disminuirá a completamente frío. Rotando la maneta palanca
(1) a la derecha, la temperatura del agua aumentará a
completamente caliente. La cabeza del aerosol (2) se puede
tirar adelante al agua del aerosol en cualquier dirección.
(Fig.C1)
Presionar el botón (3) encima de la cabeza del grifo contratará
el anillo externo del aerosol del grifo.
8 REEMPLAZO DEL CARTUCHO (Fig.D)
(cerrar l’instalación hídrica)
Destornillar la palanca de mando (1), Tornillo de presión (1.1)
sacar la manilla (2), destornillar el capuchón (3) y el tuerca
de apriete (4), luego sacar el cartucho (6). Destornillar el
extensión del vástago (5) y enroscarlo en el nuevo cartucho.
Introducir el cartucho y montar todo procediendo en el
sentido inverso, cerciorándose de limpiar las superficies en
contacto con las guarniciones de retención. Enroscar el
tuerca (4) para garantizar el cierre y permitir un movimiento
suave de la manilla.
9 LIMPIEZA DEL AIREADOR (Fig.E)
Después de que la instalación sea completa, quite el aerador
(1) del canalón (2). Gire las válvulas del abastecimiento
de agua y gire el grifo. Permita agua caliente y fría para
funcionar por lo menos un minuto cada uno hasta que toda
la materia extranjera ha despejado la línea. Mientras que
el agua está funcionando, compruebe para saber si hay
escapes. Para limpiar el aerador levante la junta (4) y el
relleno del aerador (3) del cuerpo del aerador (1). Aclare las
piezas y substitúyalas.
Español: Gracias por haber comprado este producto Price Pfister.
Todos los productos Price Pfister están diseñados cuidadosamente
y son sometidos a pruebas en la fábrica para ser utilizados sin
problemas bajo condiciones normales. Este producto es fácil
de instalar con herramientas básicas y nuestras instrucciones
ilustradas fáciles de seguir. Si usted tiene cualesquiera preguntas
con respecto a este producto, vea el Info en la página anterior.
1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente
todas las instrucciones. Price Pfister recomienda llamar a un
profesional si no se está seguro acerca de cómo instalar este
producto. Este producto debe instalarse de acuerdo a los
códigos de plomería y de construcción locales y estatales.
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre las
válvulas de suministro de agua. Generalmente se encuentran
debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie
completamente la superficie del fregadero.
3 INSTRUCCIONES PARA EL MONTAJE
En caso de presiones de ejercicio superiores a 5 BAR (~75
PSI), se aconseja el uso de un reductor de presión. Antes
de efectuar el montaje, se aconseja vaciar las tuberías del
agua caliente y fría para evitar que suciedad y pequeñas
impurezas comprometan el funcionamiento del grifo.

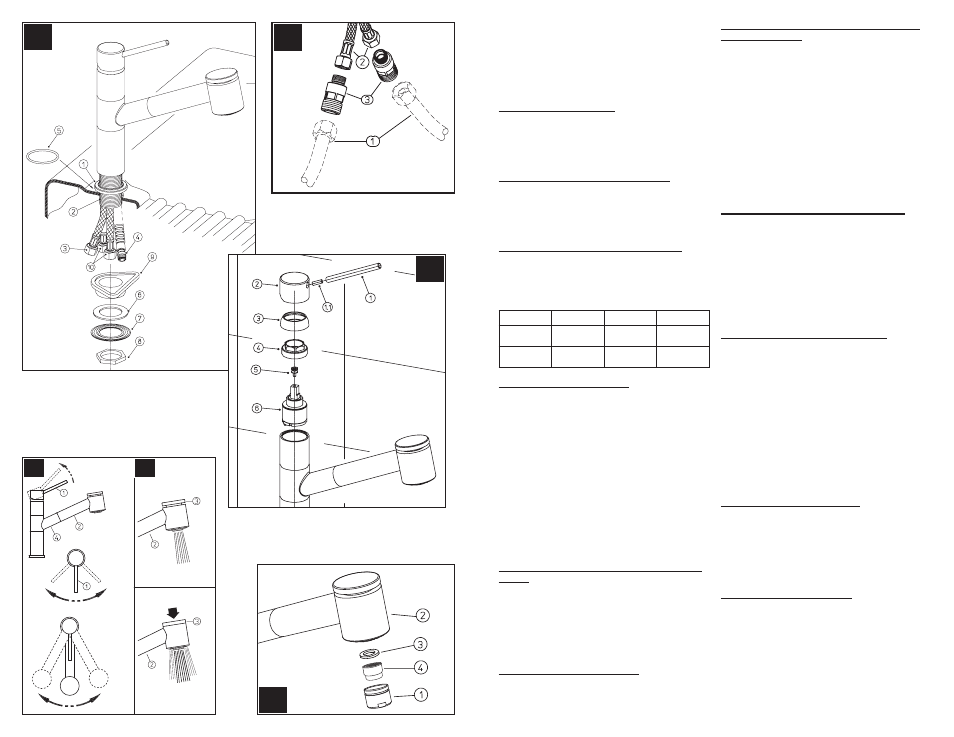

4 INSTALACION DEL GRIFO
(Fig.A)
Coloque el (1) bajo bajo cuerpo del grifo (2). Alimente los
tubos del grifo de la retirada (3), tubos de fuente (4) a través
del agujero en el agujero del fregadero (5). Entonces atornille
el poste del montaje (6) en tapa del fregadero hasta que la
base (1) es rasante con el fregadero.
(Fig.A1)
Desde por debajo de fregadero, alimente la arandela de goma
(7), arandela del metal (8) y el excedente de la arandela del
PVC (9) los tubos de fuente entonces asegura firmemente el
grifo apretando la tuerca de fijación (10). Entonces conecte
la manguera de la retirada (3b) con el tubo de fuente de la
manguera de la retirada (3a) con la arandela de goma (12)
colocada en medio. Ponga el peso (11) a la manguera de la
retirada (3) con los tornillos.
5 CONEXIONES DE SUMINISTRO DE AGUA
(Fig.B)
Conecte las líneas del suministro de agua (1) a las entradas
del grifo (2). Las líneas de suministro de agua caliente se
instalan en la entradada izqueierda. Las líneas de suministro
de agua fría se instalan en la entrada derecha. (Se aconseja
el uso de llaves paso con filtro (3)). (Las líneas de suministro
no son incluidas.) Siga por favor las instrucciones del
fabricante al instalar las líneas de fuente.
6 CÓMO ACTIVAR LA UNIDAD
Abra el suministro de agua fría y caliente, luego verifique que
no hay fugas por abajo y arriba del fregadero.
PRECAUCIÓN: Mantenimiento
CÓMO DESARMAR:
1. El almacén donde compró su grifo podría tener repuestos
disponibles.
2. Cuando no hay repuestos disponibles, sírvase escribir o llamar
al departamento de servicio al consumidor de Price Pfister.
3. Siempre antes de efectuar algún trabajo en su grifo,
cierre el agua y elimine la presión.
NOTA: Cuidado del Acabado
Instrucciones para limpieza:
Para limpiar y hacer brillar las manijas y el acabado decorativo
use solamente un paño suave y húmedo. El uso de pulidores,
detergentes, limpiadores abrasivos, solventes orgánicos o ácidos
puede provocar daños. ¡El uso de algo más que un paño suave
y húmedo invalida nuestra garantía!
Acabados especiales:
Los productos con acabados que contienen porcelana u otras
substancias similares no son aceptables para áreas públicas ni
para usos comerciales. ¡Su instalación bajo tales circunstancias
es bajo el riesgo del usuario!
Alimentación Aconsejada Máxima Minima
Temperatura
agua caliente
65 Cº (150ºF) 80 Cº (175ºF) 15 Cº (60ºF)
Presión de
ejercicio
3 BAR (44PSI) 5 BAR (73PSI) 0.5 BAR (7PSI)
E
A
D
B
C C1
CALIENTE
ABIERTA
FRIA
CALIENTE
FRIA
