Gracias por haber comprado este producto Price Pfister. Todos
los productos Price Pfister están diseñados cuidadosamente
y son sometidos a pruebas en la fábrica para ser utilizados sin
problemas bajo condiciones normales. Este producto es fácil
de instalar con herramientas básicas y nuestras instrucciones
ilustradas fáciles de seguir. Si usted tiene cualesquiera preguntas
con respecto a este producto, vea el Info en la página anterior.
1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente
todas las instrucciones. Price Pfister recomienda llamar a
un profesional si no se está seguro acerca de cómo instalar
este producto. Este producto debe instalarse de acuerdo
a los códigos de plomería y de construcción locales y
estatales.
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre
las válvulas de suministro de agua. Generalmente se
encuentran debajo del fregadero o cerca del medidor de
agua. Si se trata de un reemplazo de grifo, quite el grifo
viejo y limpie completamente la superficie del fregadero.
3 INSTRUCCIONES PARA EL MONTAJE
En caso de presiones de ejercicio superiores a 5 BAR (75
PSI), se aconseja el uso de un reductor de presión. Antes
de efectuar el montaje, se aconseja vaciar las tuberías del
agua caliente y fría para evitar que suciedad y pequeñas
impurezas comprometan el funcionamiento del grifo.

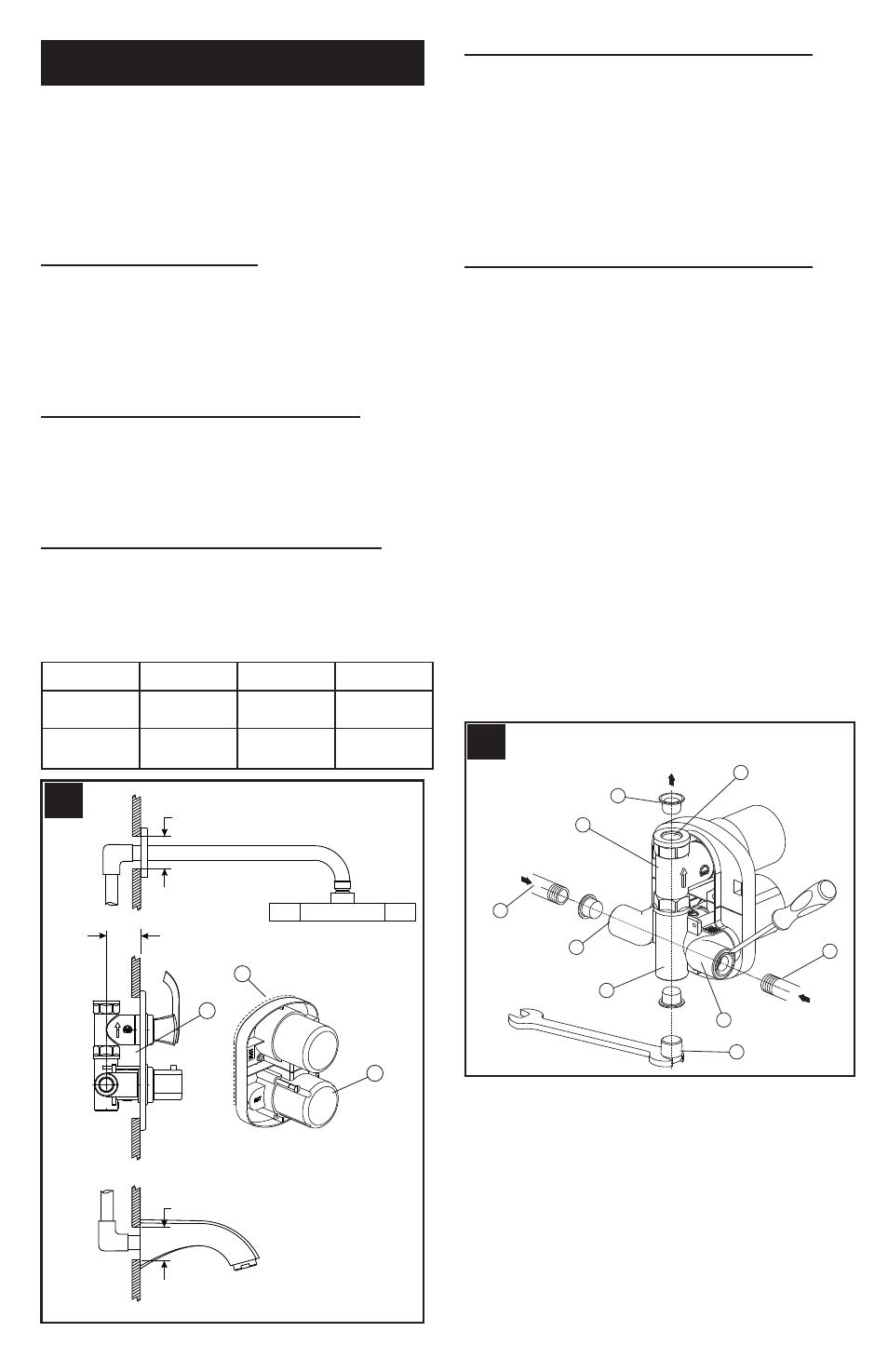

4 INSTALACIÓN DE LA VÁLVULA (Fig. A)
Para el orificio central (1) en pared de yeso, use los bordes
de la pieza de protección para la pared (2) para trazar los
bordes de corte (3). Corte el orificio central (1) por las líneas
trazadas, como se muestra. La profundidad se mide del
centro del cuerpo de la válvula (2) a la superficie terminada
de la pared (1), y es de 1 7/16 pulgadas como mínimo
hasta 1 31/32 pulgadas como máximo. Los agujeros para
el surtidor de la bañera y la salida de la ducha deben tener
un diámetro de 1¼ pulgadas.
5 INSTALACIÓN DE LA VÁLVULA (Fig. B)
Inserte el cuerpo de la válvula (1) en la pared, con la salida
para la ducha (2) orientada hacia arriba. Quite las tapas de
plástico (3) con ayuda de un desarmador de cabeza plana.
Las entradas (4 y 5) y la salida (2) están diseñadas para
utilizarse con tubería de 1/2-14 NPT. Conecte el suministro
de agua caliente (6) a la entrada izquierda y el suministro
de agua fría (7) a la entrada derecha. Tapone la salida
inferior de la válvula (8) con el tapón para tubos (9) como
se muestra.
ADVERTENCIA: Cuando conecte adaptadores roscados,
utilice sellador para roscas o cinta PTFE de plomería y siga
las instrucciones del fabricante.
PRECAUCIÓN: Cuando se usan tuberías de hierro, no es
aconsejable reducir el diámetro de la tubería de salida.
PRECAUCIÓN: Para las uniones de cobre soldado,
es importante retirar el cartucho de la válvula y otros
componentes plásticos del cuerpo de la válvula antes de
comenzar a soldar. Utilice adaptadores para tubería de
cobre (no incluidos) en este tipo de instalaciones.
ESPAÑOL
Alimentación Aconsejada Máxima Minima
Temperatura
agua caliente
65 Cº (150F) 80 Cº (175F) 15 Cº (60F)
Presión de
ejercicio
3 BAR (44PSI) 5 BAR (73PSI) 0.5 BAR (7PSI)
8
1
2
8
6
9
3
4
7
5
B
1 1/4” DIA. Hole
1 1/4” DIA. Hole
1 7/16” Min - 1 31/32” Max
A
1
2
3
FRIO
CALIENTE
DUCHA
