8

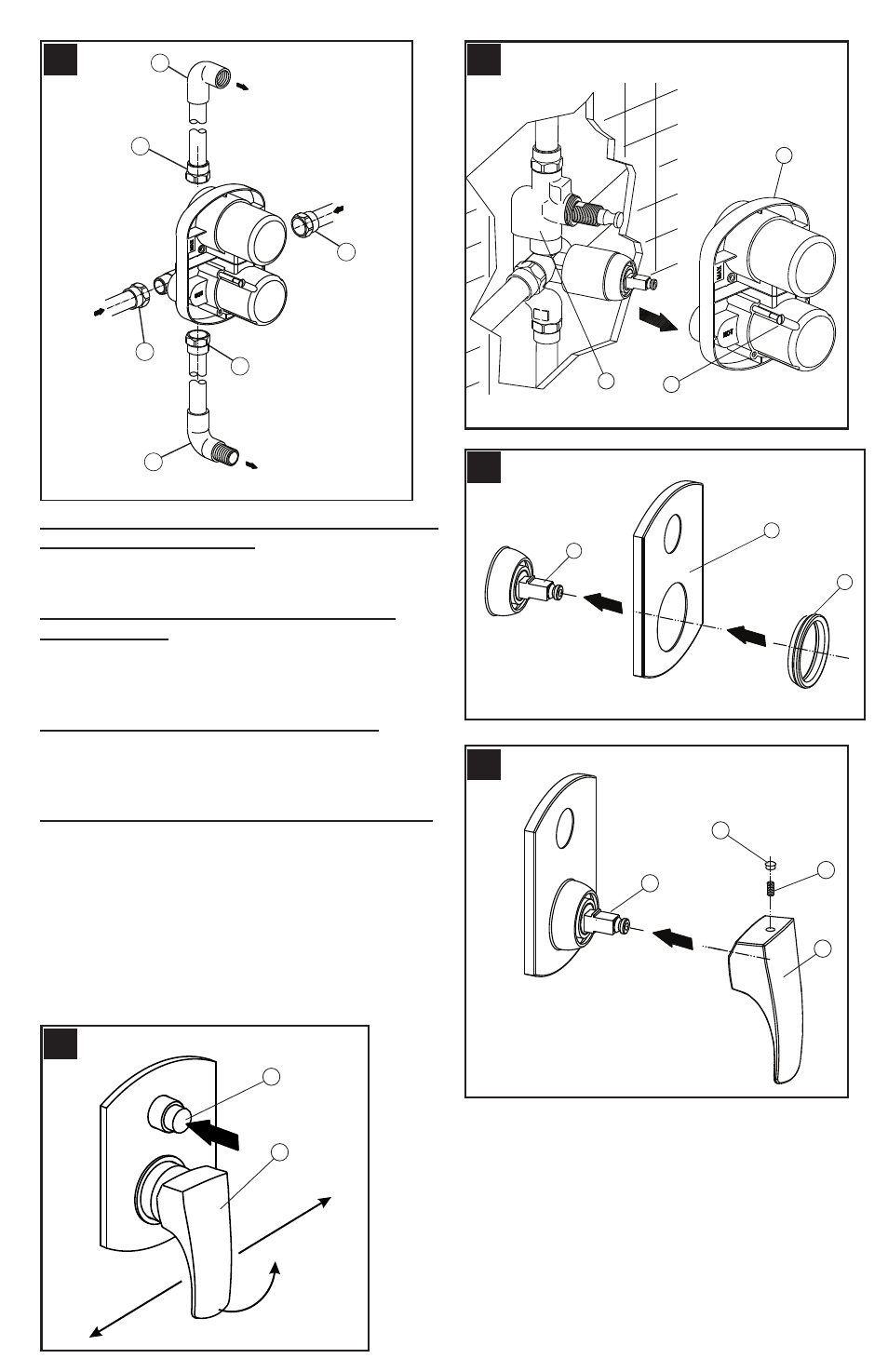

6 CÓMO QUITAR EL PROTECTOR PARA
PARED DE YESO (Fig. D)
Quite los tornillos (1) y el protector para pared de yeso (2) del
cuerpo de la válvula (3).
7 COLOCACIÓN DE LA BRIDA DE GUAR-
NICIÓN (Fig. E)
Coloque la brida de guarnición (1) sobre el cuerpo de la
válvula (2) y deslice hasta que quede al ras de la pared
terminada. Introduzca el anillo (3) como se muestra.
8 COLOCACIÓN DE LA MANIJA (Fig. F)
Coloque la palanca (1) sobre el vástago de la válvula (2) y
fije con el tornillo de ajuste (3). Instale la tapa ornamental (4).
Para quitar la manija, proceda al revés.
9 FUNCIONAMIENTO DE LA VÁLVULA (Fig. G)
Cuando levante la manija de palanca (1), se activará la válvula
permitiendo la salida del agua. Si continúa levantando la
manija de palanca (1), el caudal de agua aumentará. Si hace
girar la manija de palanca hacia la izquierda, la temperatura
del agua disminuirá hasta salir solamente agua fría. Si hace
girar la manija de palanca hacia la derecha, la temperatura
del agua aumentará hasta salir solamente agua caliente.
Presione el botón desviador (2) para desviar el agua de la
bañera a la ducha.
4
6
8
8
5
7
C
2
3 1
D
2
3
1
E
2
3
1
4
F
1
2
CALIENTE
FRIO
ABRIR
G
CALIENTE
FRIO
DUCHA
CUELLO DE DUCHA
