7
Gracias por haber comprado este producto Price Pfister. Todos
los productos Price Pfister están diseñados cuidadosamente y son
sometidos a pruebas en la fábrica para ser utilizados sin problemas
bajo condiciones normales. Este producto es fácil de instalar con
herramientas básicas y nuestras instrucciones ilustradas fáciles de
seguir. Si usted tiene cualesquiera preguntas con respecto a este
producto, vea el Info en la página anterior.
1 ANTES DE PROCEDER
ADVERTENCIA: Antes de proceder, lea completamente
todas las instrucciones. Price Pfister recomienda llamar a un
profesional si no se está seguro acerca de cómo instalar este
producto. Este producto debe instalarse de acuerdo a los
códigos de plomería y de construcción locales y estatales.
2 CIERRE EL SUMINISTRO DE AGUA
Ubique las entradas del suministro de agua y cierre las
válvulas de suministro de agua. Generalmente se encuentran
debajo del fregadero o cerca del medidor de agua. Si se
trata de un reemplazo de grifo, quite el grifo viejo y limpie
completamente la superficie del fregadero.
3 INSTRUCCIONES PARA EL MONTAJE
En caso de presiones de ejercicio superiores a 5 BAR (75
PSI), se aconseja el uso de un reductor de presión. Antes
de efectuar el montaje, se aconseja vaciar las tuberías del
agua caliente y fría para evitar que suciedad y pequeñas
impurezas comprometan el funcionamiento del grifo.

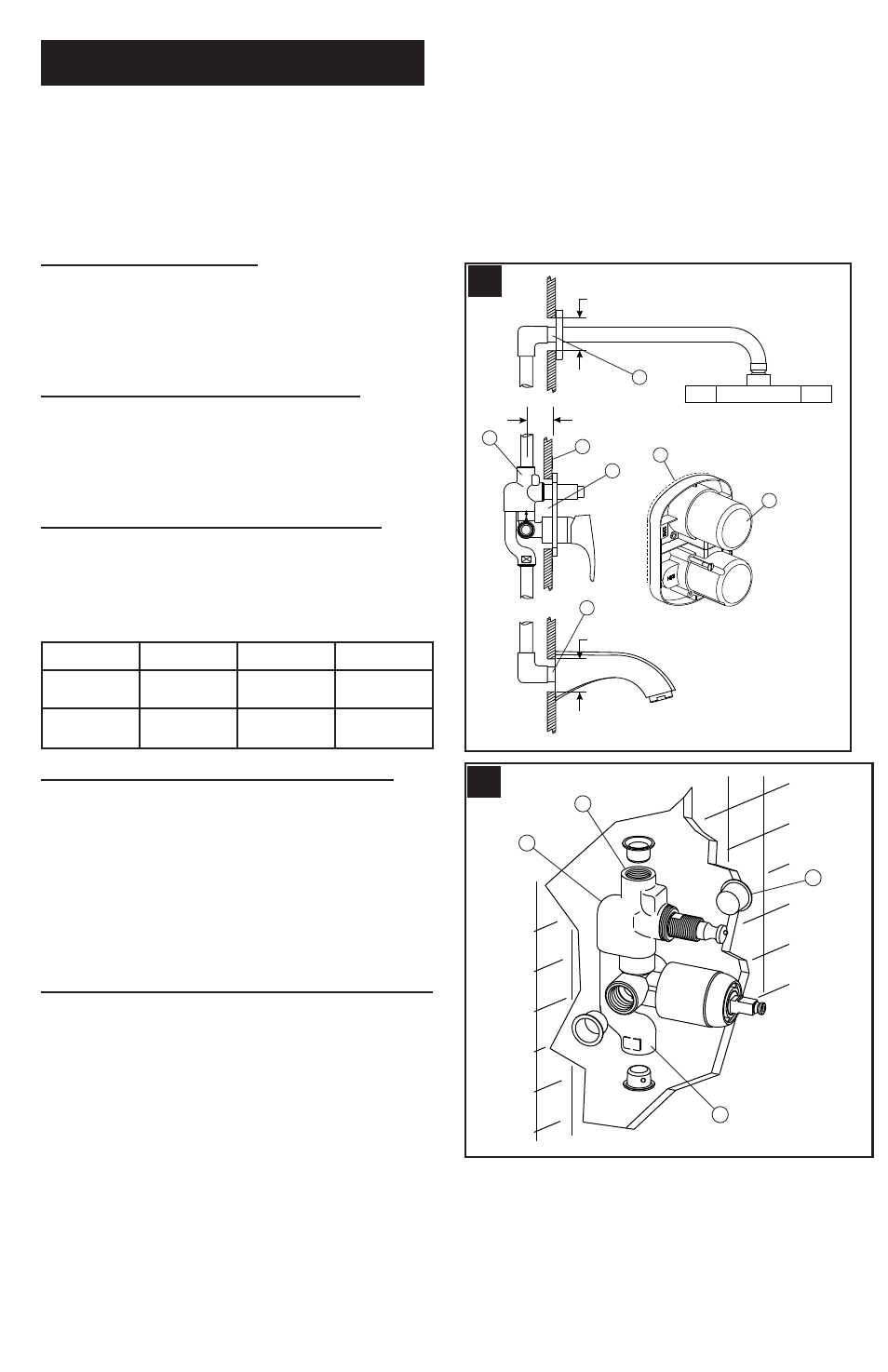

4 INSTALACIÓN DE LA VÁLVULA (Fig. A)
Para el orificio central (1) en pared de yeso, use los bordes
de la pieza de protección para la pared (2) para marcar
los bordes de corte (3). Corte el orificio central (1) por las
líneas marcadas, como se muestra. La profundidad se mide
a partir del centro del cuerpo de la válvula (4) a la superficie
terminada de la pared (5), y es de 1 13/32 pulgadas como
mínimo hasta 2 7/16 pulgadas como máximo. Los agujeros
para el surtidor de la bañera (6) y la salida de la ducha (7)
deben tener un diámetro de 1¼ pulgadas.
5 INSTALACIÓN DE LA VÁLVULA (Fig. B y C)
Extraiga las tapas de plástico (1) con ayuda de un
desarmador plano. Inserte el cuerpo de la válvula (2) en la
pared, con la salida para la ducha (3) orientada hacia arriba.
Las entradas (4 y 5) y la salida (3) están diseñadas para
utilizarse con tubería de 1/2-14 NPT. Conecte el suministro
de agua caliente (4) a la entrada izquierda y el suministro
de agua fría (5) a la entrada derecha. Conecte la tubería
de salida para la ducha (6) y la bañera (7) al cuerpo de la
válvula (2). Conecte los codos del tubo (8) (no incluidos) a
los extremos de ambos tubos.
ADVERTENCIA: Cuando conecte adaptadores roscados,
utilice sellador para roscas o cinta PTFE de plomería y siga
las instrucciones del fabricante.
PRECAUCIÓN: Cuando se usan tuberías de hierro, no es
aconsejable reducir el diámetro de la tubería de salida.
PRECAUCIÓN: Para las uniones de cobre soldado,
es importante retirar el cartucho de la válvula y otros
componentes plásticos del cuerpo de la válvula antes de
comenzar a soldar. Utilice adaptadores para tubería de
cobre (no incluidos) en este tipo de instalaciones.
ESPAÑOL
Alimentación Aconsejada Máxima Minima
Temperatura
agua caliente
65 Cº (150F) 80 Cº (175F) 15 Cº (60F)
Presión de
ejercicio
3 BAR (44PSI) 5 BAR (73PSI) 0.5 BAR (7PSI)
1 1/4” DIA. Hole
1 1/4” DIA. Hole
1 13/32” to 2 7/16” Max
A
1
6
3
4
5
7
2
1
3
3
2
B
