14

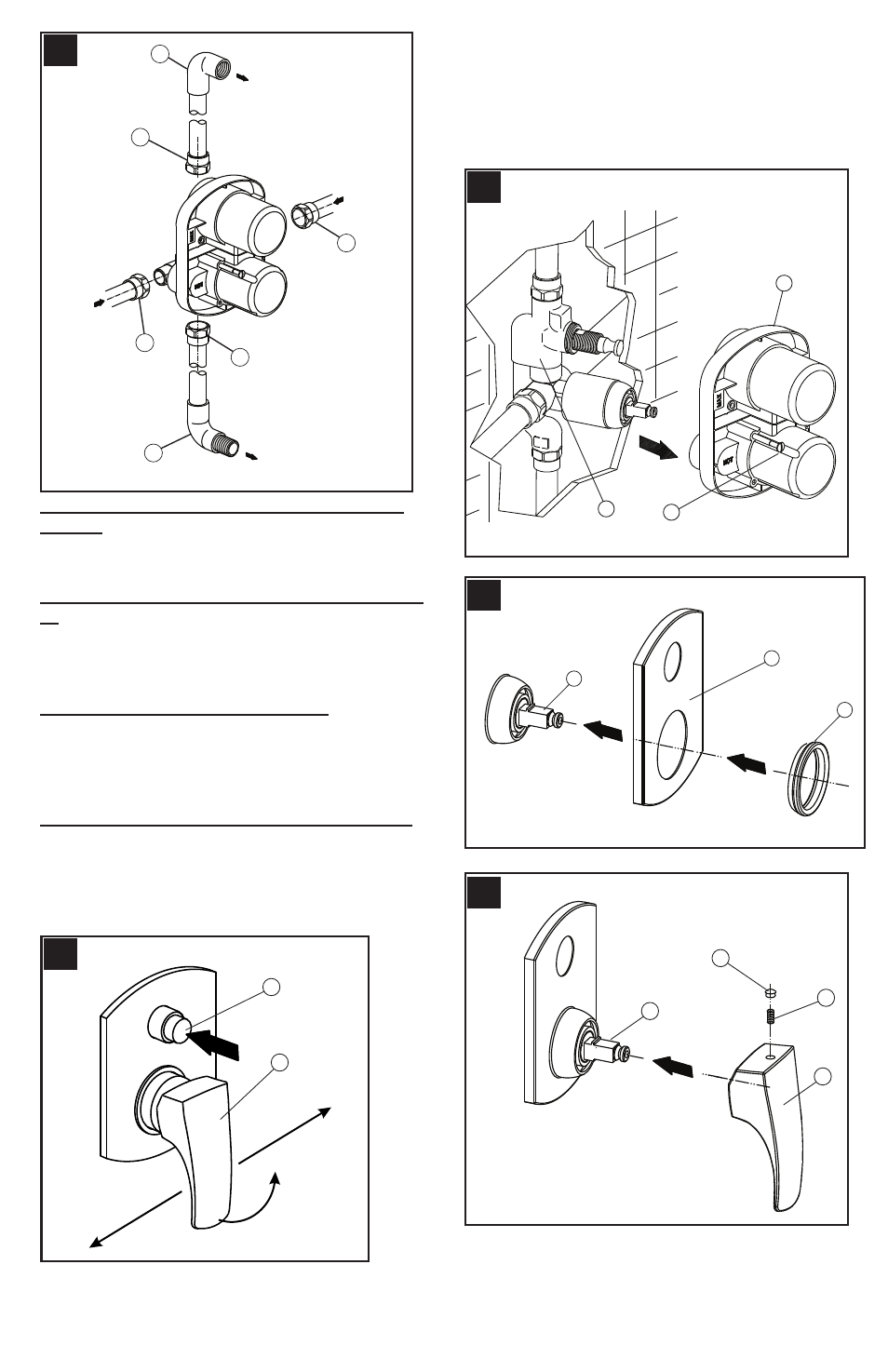

6 REMOÇÃO DO PROTETOR DA PAREDE

(Fig. D)

Remova os parafusos (1) e a proteção da parede

(Plasterguard) (2) do corpo do registro (3).
7 FIXAÇÃO DO FLANGE DO REGISTRO (Fig.

E)

Posicione o flange de acabamento (1) sobre o corpo do

registro (2), deslizando-o até ficar encostado na parede

acabada. Insira o anel (3) como mostra a figura.
8 FIXAÇÃO DA MANIVELA (Fig. F)

Coloque então a haste de comando (1) sobre o parafuso da

haste (2) e prenda com o parafuso de regulagem (3) Instale

o tampão decorativo (4). Para remoção da manivela,

execute estes passos na ordem inversa.
9 FUNCIONAMENTO DO REGISTRO (Fig. G)

Ao levantar a manivela da haste (1), o registro será acionado

deixando a água escoar. A vazão de água aumentará se

continuar a levantar a manivela da haste (1). Ao girar a

manivela da haste no sentido anti-horário, a temperatura

da água diminuirá até escoar somente água fria. Ao girar

a manivela da haste no sentido horário, a temperatura da

água aumentará até escoar somente água quente.
Aperte o botão defletor (2) para redirecionar a água da

banheira para o chuveiro.

4

6

8

8

5

7

C

2

3

1

D

2

3

1

E

2

3

1

4

F

1

2

QUENTE

FRIO

ABRIR

G

QUENTE

FRIO

CHUVEIRO

BRAÇO DE CHUVEIRO
