Gracias por haber comprado este producto Price Pfister. Todos los productos Price Pfister están diseñados cuidadosamente y son sometidos a pruebas en la
fábrica para ser utilizados sin problemas bajo condiciones normales. Esta válvula es fácil de instalar con herramientas básicas y nuestras instrucciones ilustradas
fáciles de seguir. Si tiene alguna pregunta sobre este producto, llame al 1-800 Pfaucet (1-800-732-8238).
1 ANTES DE PROCEDER:
ADVERTENCIA: Lea todas las instrucciones antes de proseguir. ¡Price
Pfister recomienda llamar a un profesional si tiene dudas sobre la instalación
de este producto!
Este producto debe instalarse de acuerdo con todos los códigos locales y estatales
de plomería y construcción.
CIERRE DEL AGUA:
Localice las tuberías de entrada del agua y cierre las válvulas de suministro.
Generalmente se encuentran cerca del medidor de agua.
PREPARACIÓN DE LA SUPERFICIE:
Se requiere una presión mínima de agua de 20 PSI (137.8 kPa) para obtener
un rendimiento óptimo de su nueva válvula monomando de equilibrio de presión
Price Pfister. Tenga las herramientas básicas listas para quitar la válvula antigua.
Si está reemplazando una válvula existente, desconecte la válvula vieja y limpie
bien la superficie de montaje. Alinee y ajuste las cañerías de suministro de agua
a las dimensiones recomendadas. En el caso de una instalación nueva, instale
las cañerías de suministro de agua a las dimensiones recomendadas.

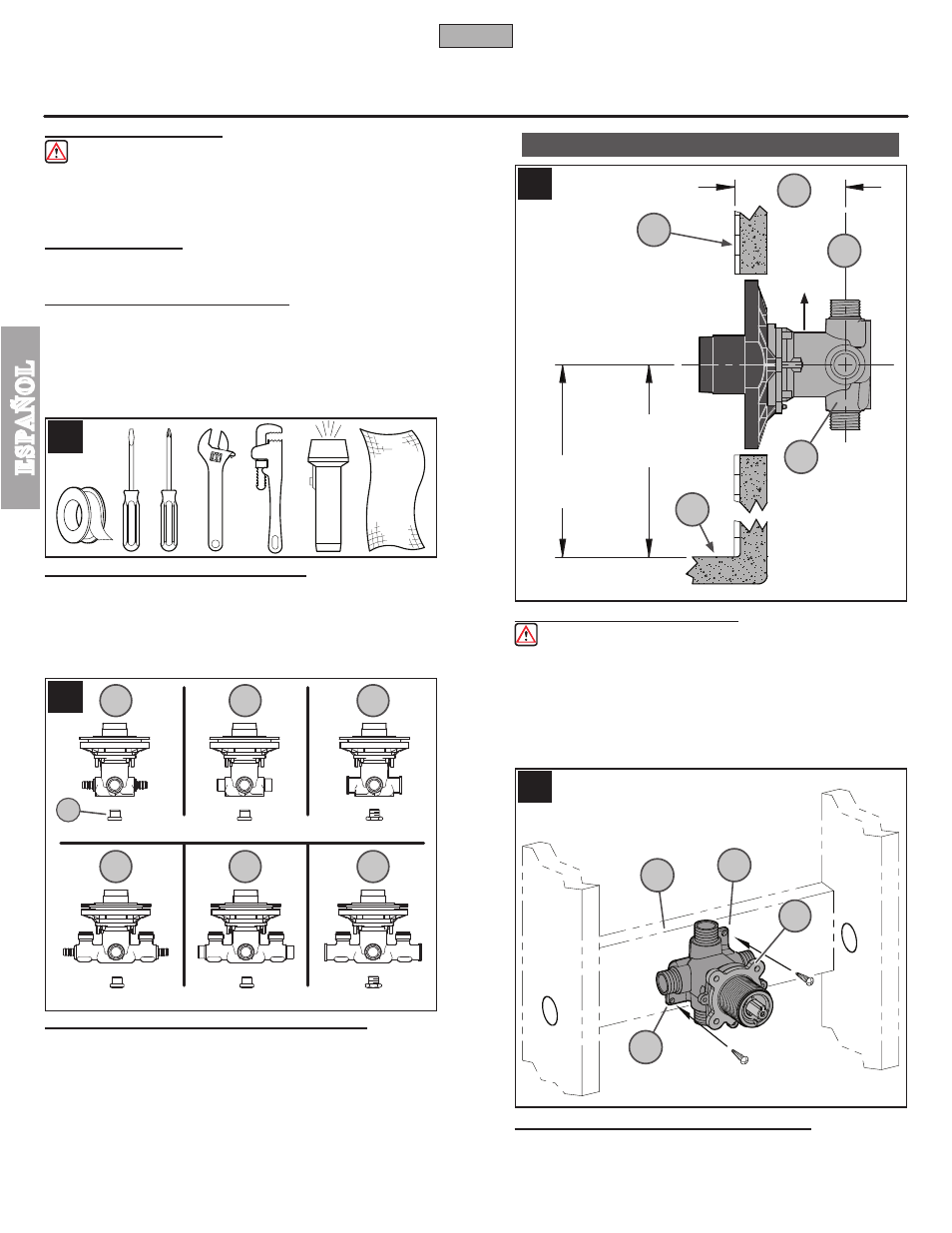

2 HERRAMIENTAS RECOMENDADAS:
Para la instalación en cañerías de hierro:
● Cinta para plomería PTFE o sello para roscas
● Destornillador ranurado ● Destornillador en cruz ● Llave ajustable
● Llave para para tuberías ● Linterna de mano ● Paño
Para cobre soldado e instalaciones no estándar, podrían necesitarse otras
herramientas.
3 VERIFICACIÓN DEL CONTENIDO DE LA CAJA
Estas instrucciones explican la instalacion de cuatro diferente tipos de modelos. Después
de abrir la caja, verifique que se incluyan todos los artículos siguientes con su grifo:
A JX8-310P Componente de válvula sin topes para tubería de PEX
B 0X8-310A Componente de válvula sin topes para tubería de cobre
C JX8-310A Componente de válvula sin topes para tubería de hiero
D JX8-340P Componente de válvula con topes para tubería de PEX
E 0X8-340A Componente de válvula con topes para tubería de cobre
F JX8-340A Componente de válvula con topes para tubería de hiero
G Tapa para ducha únicamente
Si falta alguno de estos artículos, comuníquese con el departamento de
Servicios al Consumidor de Price Pfister al 1-800-Pfaucet (1-800-732-8238).
INSTALACIÓN
4 INSTALACIÓN DE LA VÁLVULA
PRECAUCIÓN: Asegúrese de colocar el cuerpo de la válvula (4A) en
forma correcta en la pared, con la marca “SHWR” hacia arriba.
La profundidad (4B) para el cuerpo de la válvula en la pared se mide desde el
centro de la salida de la ducha (4D) hasta la superficie de la pared acabada
(4C). La distancia mínima (4B) es de 2- 5 / 8 pulg. (66.68 mm) y la distancia
máxima es de 3- 1 / 2
pulg. (89 mm). La altura se mide desde el extremo inferior
del piso (4E) hasta el centro del cuerpo de la válvula (30 pulg. para [76.2 cm]
bañera y ducha, y 48 pulg. [122 cm] para ducha únicamente).
5 SUJECIÓN DEL CUERPO DE LA VÁLVULA
Se proporcionan agujeros para tornillos de 3 / 16 pulg. (4.7mm) de diám. (5B) para
sujetar el cuerpo de la válvula (5A) al entramado (5C) u otro soporte sólido. Para un
montaje directo especial (instalación en pared delgada), continúe con el paso 18.
Para la instalación de PEX, conecte las líneas de PEX antes de la sujeción.
8
ESPAÑOL
ESP
A
Ñ
OL
4C
4D
4B
4A
SHWR
PISO
48 pulg.
DUCHA
ÚNICAMENTE
30 pulg.
BAÑERIA
Y DUCHA
2 5 /
8
- 3 1 /
2
pulg.
PARED
ACABADA
4E
COMPONENTE DE VÁLVULA SIN TOPES
COMPONENTE DE VÁLVULA CON TOPES
5B
5C
5B
5A
G
A
D
B
E
C
F
