no hay fugas por abajo y arriba del fregadero.

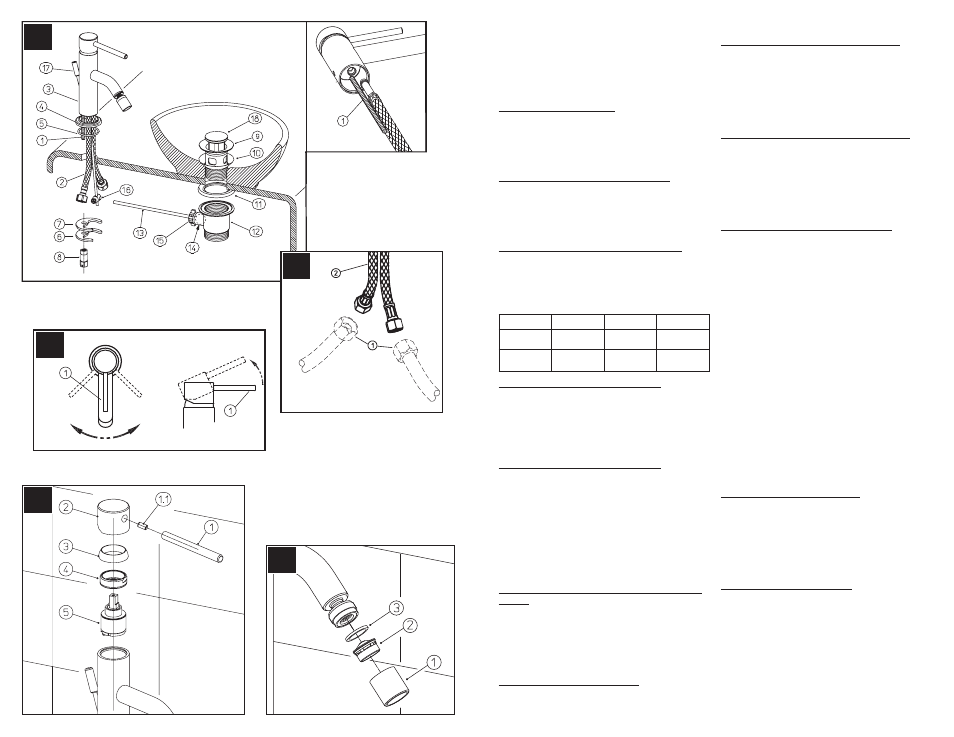

8 FUNCIONES DE LA VÁLVULA (Fig.C)

Levantando la maneta palanca (1) para arriba, la válvula

será activada permitiendo que el agua fluya. El flujo del agua

aumentará en la continuación a levanta para arriba la maneta

palanca (1). Rotando la maneta palanca a la izquierda, la

temperatura del agua aumentó al flujo caliente solamente.

Rotando la maneta palanca a la derecha, la voluntad de la

temperatura del agua disminuirá al flujo frio solamente.
9 SUSTITUCION DEL CARTUCHO (Fig.D)

(cerrar l’instalación hídrica) Destornillar la palanca de

mando (1) y tornillo de presión (1.1), sacar la manilla (2),

destornillar el capuchón (3) y tuerca de fijación (4), luego

sacar el cartucho (5). Esté seguro de limpiar las superficies

en contacto con las arandelas de lacre.Cierre la tuerca (4)

para garantizar el cierre y permitir un movimiento suave de la

manilla (Sobre no apriete!).
10 LIMPIEZA DEL AIREADOR (Fig.E)

Es aconsejable efectuar la limpieza periódica del aireador

para evitar que se acumulen residuos y caliza que con el

pasar del tiempo son la causa de una gradual disminución

del caudal. Para desmontar el aireador (1), destornillarlo

y limpiar el filtro (2) quitando las impurezas, montar de

nuevo en el sentido inverso, cerciorándose de posicionar

correctamente la junta (3).

Español: Gracias por haber comprado este producto Price

Pfister. Todos los productos Price Pfister están diseñados

cuidadosamente y son sometidos a pruebas en la fábrica para ser

utilizados sin problemas bajo condiciones normales. Este producto

es fácil de instalar con herramientas básicas y nuestras instrucciones

ilustradas fáciles de seguir. Si usted tiene cualesquiera preguntas

con respecto a este producto, vea el Info en la página anterior.
1 ANTES DE PROCEDER

ADVERTENCIA: Antes de proceder, lea completamente

todas las instrucciones. Price Pfister recomienda llamar a un

profesional si no se está seguro acerca de cómo instalar este

producto. Este producto debe instalarse de acuerdo a los

códigos de plomería y de construcción locales y estatales.
2 CIERRE EL SUMINISTRO DE AGUA

Ubique las entradas del suministro de agua y cierre las

válvulas de suministro de agua. Generalmente se encuentran

debajo del fregadero o cerca del medidor de agua. Si se

trata de un reemplazo de bidet, quite el bidet viejo y limpie

completamente la superficie del fregadero.
3 INSTRUCCIONES PARA EL MONTAJE

En caso de presiones de ejercicio superiores a 5 BAR (~75

PSI), se aconseja el uso de un reductor de presión. Antes

de efectuar el montaje, se aconseja vaciar las tuberías del

agua caliente y fría para evitar que suciedad y pequeñas

impurezas comprometan el funcionamiento del bidet.

4 INSTALACION DEL BIDET (Fig.A)

Instalar los pernos roscados (1) y los tubos de alimentación

(2) en el cuerpo del Bidet (3). Introducir el disco de asiento

(4) y el o-ring (5) e introducir el bidet en el agujero del

lavamanos. Controlar la posición del o-ring (5). Deslice la

C-arandela del metal (6) y el reborde (7) en el perno roscado

(1), entonces asegure el bidé apretando la tuerca (8).
5 MONTAJE DEL DESAGÜE (Fig.A)

Inserte el dren (9) con el sello afilado (10) en el agujero de

Lavabo (si es necesario, introducir silicona entre cerámica

y pila de desagüe), entonces arreglo usando la tuerca (11).

Atornille el cuerpo inútil (12) al cuerpo del dren (9). Coloque

la barra de la bola (13), colocando el pedazo redondo (14)

según las indicaciones de la figura, entonces fije con la

tuerca de ala plástica (15). Inserte la barra de control (17).

Conéctela con la barra de la bola con la abrazadera (16)

y después regule el funcionamiento del tapón de desagüe

(18).
6 CONEXIONES DE SUMINISTRO DE AGUA

(Fig.B)

Conecte las líneas del suministro de agua (1) a las entradas

del bidet (2). Las líneas de suministro de agua caliente se

instalan en la entradada izqueierda. Las líneas de suministro

de agua fría se instalan en la entrada derecha. (Se aconseja el

uso de llaves paso con filtro). Siga por favor las instrucciones

del fabricante al instalar las líneas de fuente.
7 CÓMO ACTIVAR LA UNIDAD

Abra el suministro de agua fría y caliente, luego verifique que

PRECAUCIÓN: Mantenimiento

CÓMO DESARMAR:

1. El almacén donde compró su Bidet podría tener repuestos

disponibles.

2. Cuando no hay repuestos disponibles, sírvase escribir o llamar

al departamento de servicio al consumidor de Price Pfister.

3. Siempre antes de efectuar algún trabajo en su Bidet,

cierre el agua y elimine la presión.

NOTA: Cuidado del Acabado

Instrucciones para limpieza:

Para limpiar y hacer brillar las manijas y el acabado decorativo

use solamente un paño suave y húmedo. El uso de pulidores,

detergentes, limpiadores abrasivos, solventes orgánicos o ácidos

puede provocar daños. ¡El uso de algo más que un paño suave

y húmedo invalida nuestra garantía!

Acabados especiales:

Los productos con acabados que contienen porcelana u otras

substancias similares no son aceptables para áreas públicas ni

para usos comerciales. ¡Su instalación bajo tales circunstancias

es bajo el riesgo del usuario!

Alimentación

Aconsejada

Máxima

Minima

Temperatura

agua caliente

65 Cº (150ºF)

80 Cº (175ºF)

15 Cº (60ºF)

Presión de

ejercicio

3 BAR (44PSI)

5 BAR (73PSI)

0.5 BAR (7PSI)

D

E

A

B

C

ABIERTA

CALIENTE

CALIENTE

FRIA

FRIA
