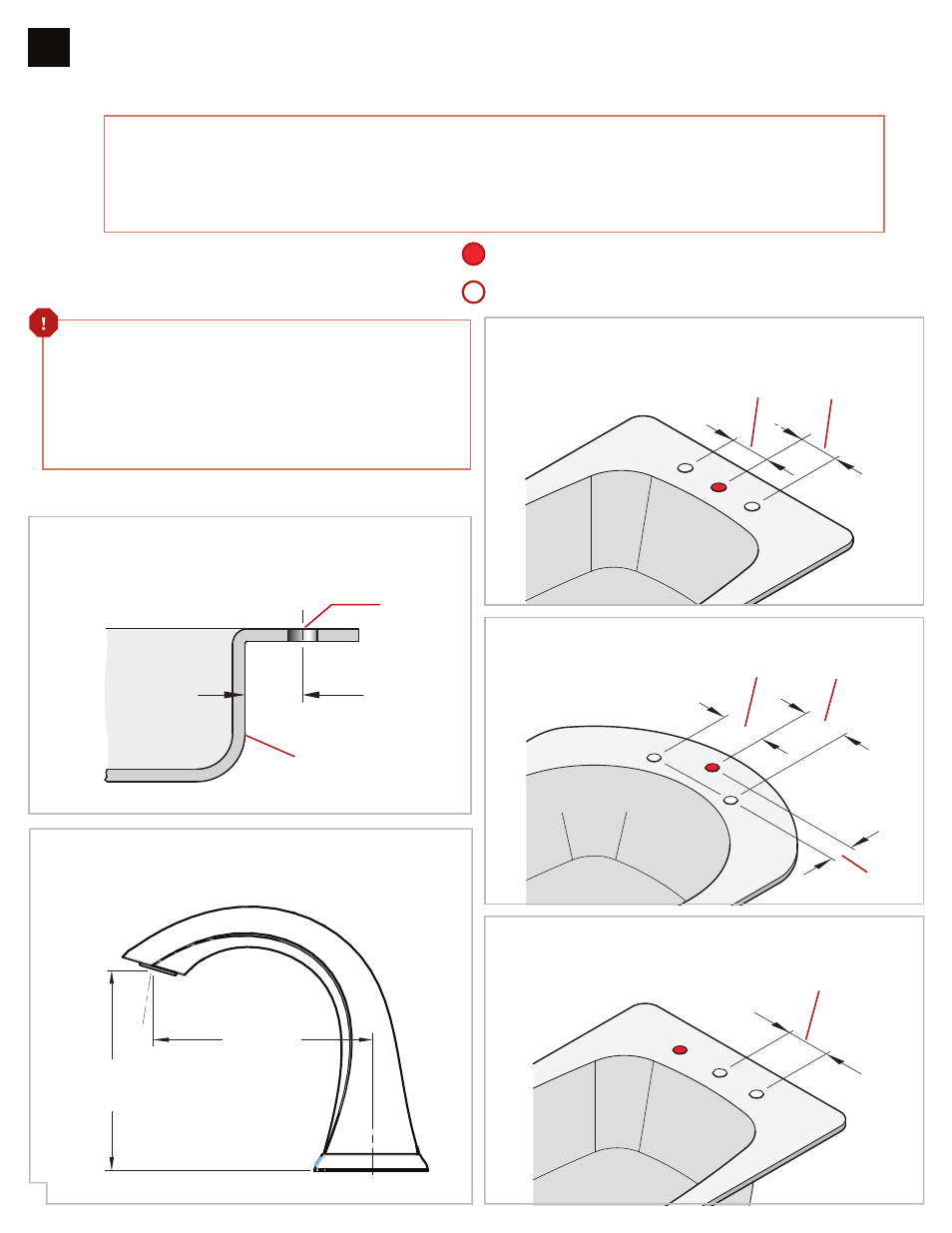

Hole Locations On Tub
Ubicaciones De Los Agujeros En La Tina
Situations des Trous Dans la Baignoire
In-line Installation
Instalación en línea
Installation en ligne
Offset Installation
Instalación acomodada
Installation en décalage
Forward Offset From Tub Wall
Desvío Hacia Adelante Desde La Pared De La Tina
Déport Vers L'avant De La Paroi De La Baignoire
Custom Installation
Instalación a la medida
Installation spéciale
Spout Hole • Agujero del Conducto • Trou du Bec
Valve Hole • Agujero de la válvula • Trou de la valve
Note:
Recommended all holes to be 1 1/4” (32 mm) in diameter. To ensure
adequate hose movement, the area under the deck, in the hose path, must be
free of obstructions.
Nota:
Se recomienda que todos los agujeros sean de 1-1/4 pulg. (32 mm) de diámetro.
Para asegurar el movimiento adecuado de la manguera, el área debajo de la plataforma,
en la trayectoria de la manguera, debe estar libre de obstrucciones.
Remarque :
Il est recommandé que tous les trous soient de 32 mm (1 1/4 po) de
diamètre. Pour assurer un mouvement adéquate des tuyaux, la zone au dessous du
comptoir, dans le chemin des tuyaux, doit être libre de tout obstacle.
Your tub may come pre-drilled. Verify that the hole sizes and positions in your tub are correct per the specified dimensions below. If
your tub does not come pre-drilled, follow the recommended dimensions below.
Su tina puede venir pre-perforado. Verifique que el tamaño de los agujeros y su localización en la tina están correctas por las dimensiones especificadas.
Si la tina no viene pre-perforada, siga las dimensiones recomendadas.
Votre baquet peut venir avec les trous forés. Vérifiez que les tailles de trou et leurs positions dans votre baquet sont correctes pour les dimen-
sions spécifiques montrées ci-dessous. Si votre baquet ne vient pas perforé, suivez les dimensions recommandées ci-dessous.
1
Spout Gap Dimensions
Dimensiones del espacio del conducto
Dimensions de l'Espace du Bec
Hole
Agujero
Trou
4
1
/
2
"
(114 mm)
4
1
/
2
"
(114 mm)
4
1
/
2
"
(114 mm)
4
1
/
2
"
(114 mm)
3
1
/
2
"
(89 mm)
7"
(178 mm)
4
1
/
2
"
(114 mm)
Tub Wall
Pared De La Tina
Paroi De La Baignoire
7
1/32
”
(179 mm)
6
19/32
”
(167 mm)
