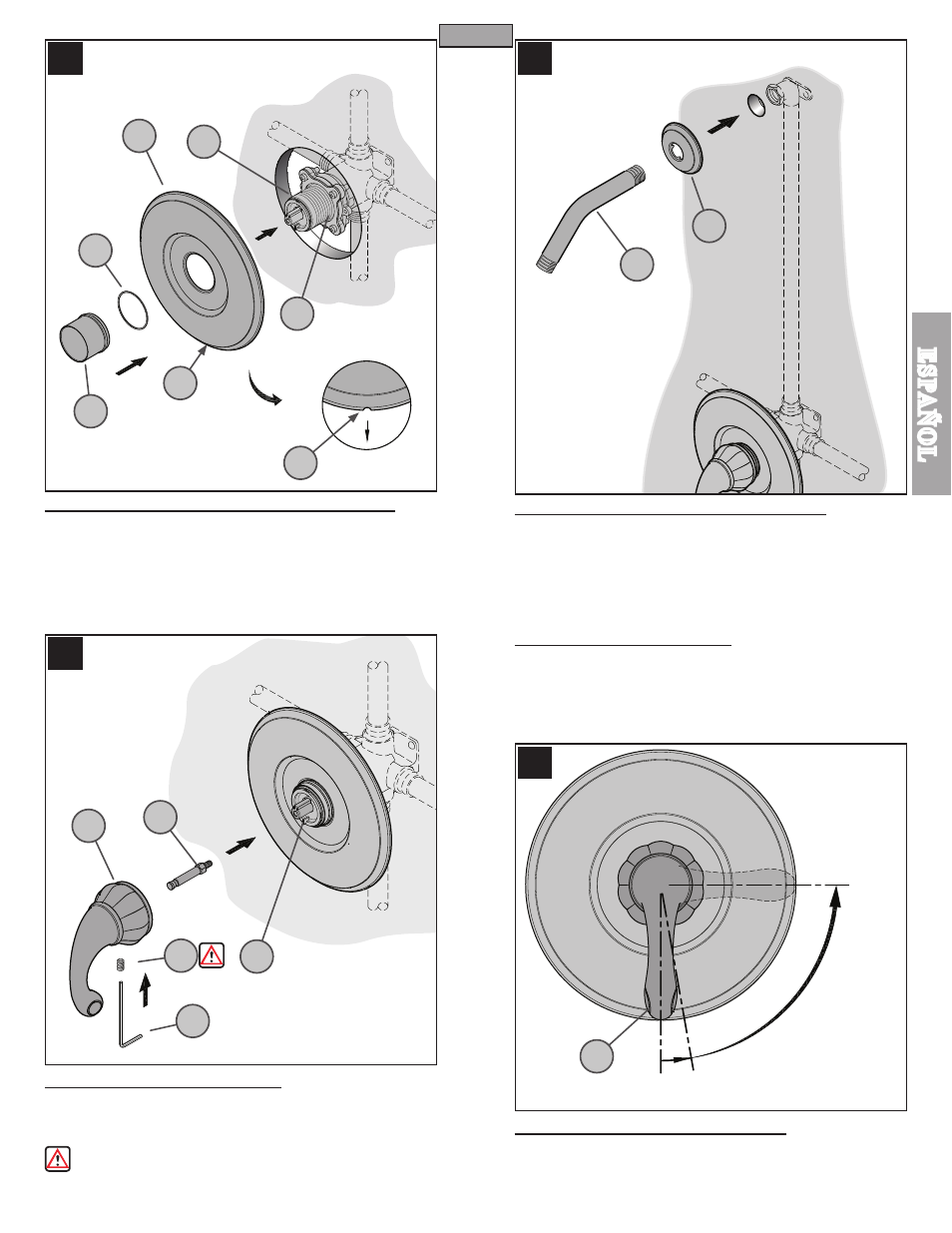

7 CÓMO COLOCAR EL REBORDE PARA ACABADO
Coloque el reborde (7A) en la válvula (7B) con el agujero para drenaje (7C)
en la parte inferior. Coloque la arandela para protección (7D) en el extremo
corto del manguito para retención reversible (7E). Enrosque el manguito para
retención (7E) en la sección roscada del vástago con bonete (7G). Apriete el
manguito para retención (7E) con la mano hasta que el reborde (7A) quede
comprimido suavemente con la superficie terminada de la pared. Si el extremo
corto del manguito para retención (7E) es muy corto, dele vuelta para usar el
lado largo.
8 CÓMO COLOCAR LAS MANIJAS
Enrosque la extensión del vástago (8A) en el vástago de la válvula (8B).
Enrosque el tornillo de ajuste (8C) en la manija (8D) y gírelo solamente dos o tres
revoluciones. Coloque la manija (8D) en la extensión del vástago (8A) y apriete
el tornillo de ajuste (8C) usando la llave hexagonal (8E) que se suministra.
Asegure de que el tornillo de ajuste (8C) esté apretado con seguridad
en la manija (8D).
9 CÓMO INSTALAR EL BRAZO DE LA DUCHA
Introduzca el extremo del brazo de la ducha (9A) en el reborde de la ducha
(9B). Coloque cinta para plomería PTFE en ambos extremos del brazo de la
ducha (9A) siguiendo las instrucciones del fabricante. Enrosque el extremo del
brazo de la ducha (9A) en el codo de la tubería dentro de la pared. Coloque
el reborde de la ducha (9B) firmemente en la pared.
10 ACTIVACIÓN DE LA UNIDAD
Active el suministro de agua fría así como el de agua caliente, verifique que
no hay fugas.
11 FUNCIONAMIENTO DE LA VÁLVULA
Al girar un poco la palanca de la válvula (11A) en el sentido contrario a las
agujas del reloj, la válvula se activa completamente en la posición “FRÍA”. Se
puede aumentar la temperatura del agua al continuar girando la palanca (11A)
en el sentido contrario a las agujas del reloj.
