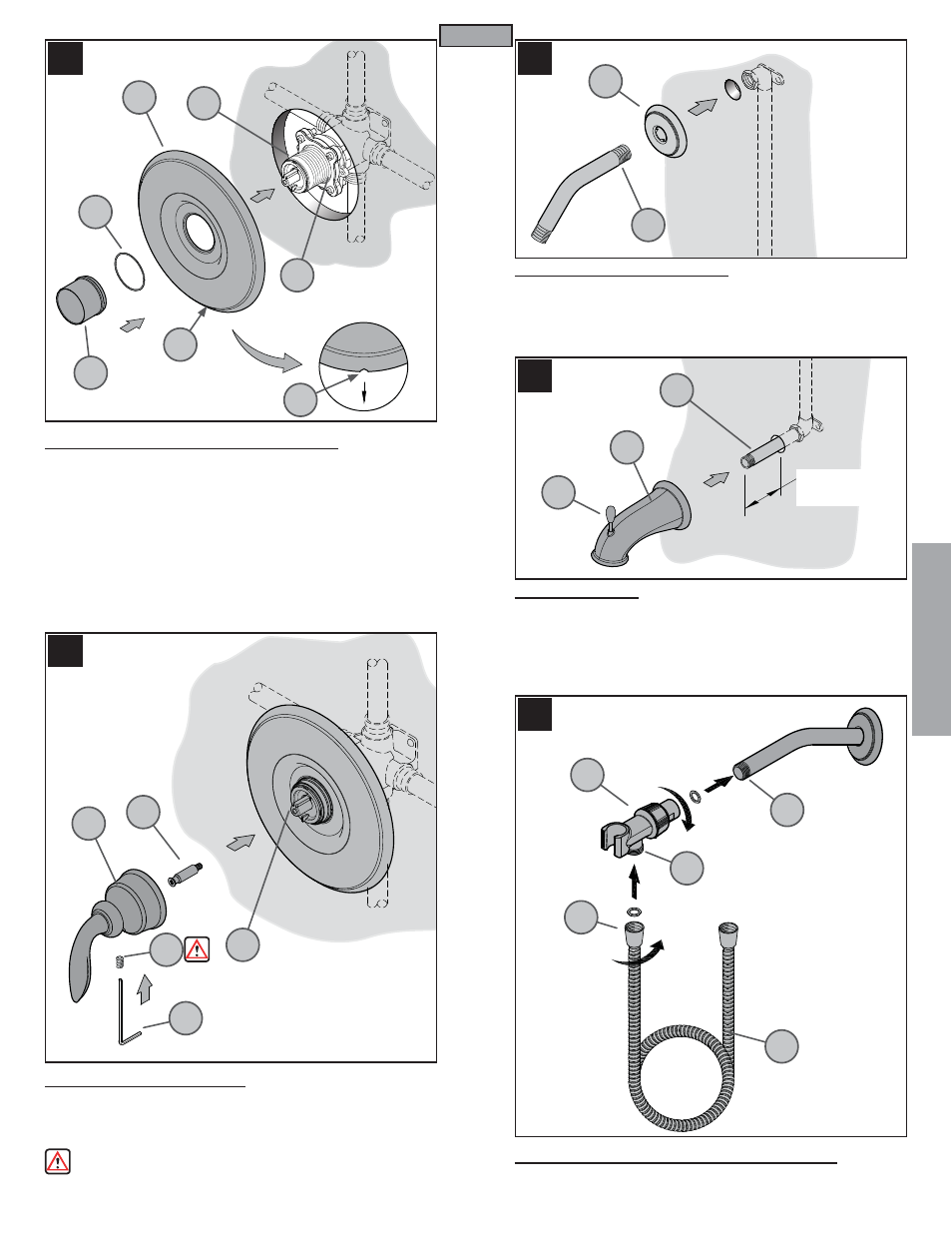

7 MONTAGE DE LA BRIDE DE GARNITURE
Positionner la bride (7A) sur le mitigeur (7B) en plaçant le trou de vidange (7C)
en bas. Placer la rondelle protectrice (7D) sur le côté le plus court du manchon
de retenue réversible (7E). Visser le manchon (7E) sur la partie fi letée de
l’ensemble tige/chapeau (7G). Serrer le manchon de retenue (7E) avec les
doigts jusqu’à ce que la bride (7A) soit au ras de la surface du mur fi ni. Si le
côté le plus court du manchon de retenue (7E) est trop court, retourner celui-ci
pour utiliser son côté le plus long.
9 POSE DU BRAS DE DOUCHE
Insérer le côté le plus long du bras de douche (9A) au travers de la bride de
douche (9B). Coller du ruban PTFE de plombier à la longue extrémité du bras de douche
(3A) conformément aux directives du fabricant. Visser le côté le plus long du
bras (9A) dans le coude qui se trouve à l’intérieur du mur. Faire glisser la bride
de douche (9B) pour la serrer contre le mur.
10 POSE DU BEC
Coller du ruban PTFE de plombier sur les deux extrémités du manchon fi leté
(10A) (non fourni). Visser le manchon fi leté (10A) dans le coude qui se trouve
à l’intérieur du mur et le serrer à l’aide d’une clé serre-tube. Le manchon fi leté
(10A) doit dépasser de 9.8 à 10.2 cm (3⅞ à 4 po) du mur fi ni. Visser le bec
de baignoire (10B) sur le manchon fi leté (10A) et le serrer jusqu’à ce qu’il soit
dans la position correcte contre le mur fi ni.
11 INSTALLATION DE BÂTI DE BRAS ET TUYAU
Visser la bâti de bras (11A) sur le bras de douche (11B). Reliez le tuyau (11C) sur
le bâti de bras sortie (11D) en tournant l’ajustage de tuyau en métal (11E).
8 FIXATION DE LA MANETTE
Visser la rallonge de tige (8A) sur la tige (8B) du mitigeur. Serrer la vis de
pression (8C) de trois ou quatre tours seulement dans la manette (8D). Placer
la manette (8D) sur la rallonge de tige (8A) et serrer la vis de pression (8C) à
l’aide de la clé mâle coudée (8E) fournie.
Assurez-vous que la vis de pression (8C) est solidement serrée à la
manette (8D).
11
7A
9A
7B
7C
7C
7D
7E
7G
9B
10A
10B
10C
8A
8B
8C
8D
8E
11A
11B
11C
11D
11E
9.8 cm vers la 10.2 cm
(3 7 /8 po to 4 po)
