FRANÇAIS

FR

A

N

Ç

A

IS

8

7

9

10

11

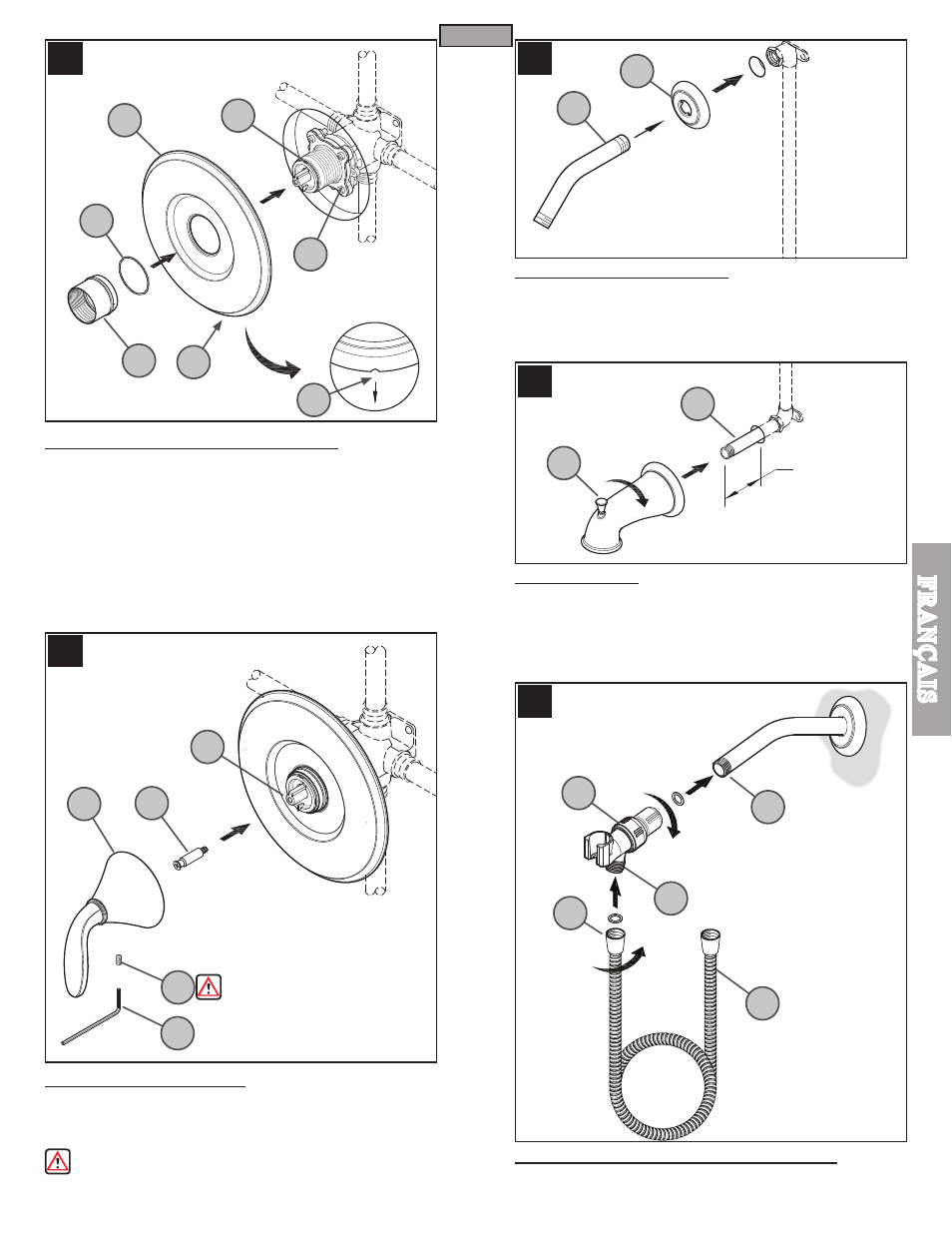

7 MONTAGE DE LA BRIDE DE GARNITURE

Positionner la bride (7A) sur le mitigeur (7B) en plaçant le trou de vidange (7C)

en bas. Placer la rondelle protectrice (7D) sur le côté le plus court du manchon

de retenue réversible (7E). Visser le manchon (7E) sur la partie filetée de

l’ensemble tige/chapeau (7G). Serrer le manchon de retenue (7E) avec les

doigts jusqu’à ce que la bride (7A) soit au ras de la surface du mur fini. Si le

côté le plus court du manchon de retenue (7E) est trop court, retourner celui-ci

pour utiliser son côté le plus long.

9 POSE DU BRAS DE DOUCHE

Insérer le côté le plus long du bras de douche (9A) au travers de la bride de

douche (9B). Coller du ruban PTFE de plombier à la longue extrémité du bras de douche

(3A) conformément aux directives du fabricant. Visser le côté le plus long du

bras (9A) dans le coude qui se trouve à l’intérieur du mur. Faire glisser la bride

de douche (9B) pour la serrer contre le mur.

10 POSE DU BEC

Coller du ruban PTFE de plombier sur les deux extrémités du manchon fileté

(10A) (non fourni). Visser le manchon fileté (10A) dans le coude qui se trouve

à l’intérieur du mur et le serrer à l’aide d’une clé serre-tube. Le manchon fileté

(10A) doit dépasser de 9.8 à 10.2 cm (3⅞ à 4 po) du mur fini. Visser le bec

de baignoire (10B) sur le manchon fileté (10A) et le serrer jusqu’à ce qu’il soit

dans la position correcte contre le mur fini.

11 INSTALLATION DE BÂTI DE BRAS ET TUYAU

Visser la bâti de bras (11A) sur le bras de douche (11B). Reliez le tuyau (11C) sur

le bâti de bras sortie (11D) en tournant l’ajustage de tuyau en métal (11E).

8 FIXATION DE LA MANETTE

Visser la rallonge de tige (8A) sur la tige (8B) du mitigeur. Serrer la vis de

pression (8C) de trois ou quatre tours seulement dans la manette (8D). Placer

la manette (8D) sur la rallonge de tige (8A) et serrer la vis de pression (8C) à

l’aide de la clé mâle coudée (8E) fournie.

Assurez-vous que la vis de pression (8C) est solidement serrée à la

manette (8D).

11

9A

9B

10A

10B

8A

8B

8C

8D

8E

9.8 cm vers la 10.2 cm

(3

7

/8 po to 4 po)

7A

7B

7C

7C

7D

7E

7G

11A

11B

11C

11D

11E
