INSTALLATION DE ROBINET

Merci d’avoir acheté ce produit Price Pfister. Tous les produits Price Pfister sont fabriqués avec soin et contrôlés à l’usine pour offrir une

longue durée de service sans problème dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un outillage

de base et de nos illustrations très claires. Pour toute question concernant ce produit, appeler le 1-800-Pfaucet (1-800-732-8238).

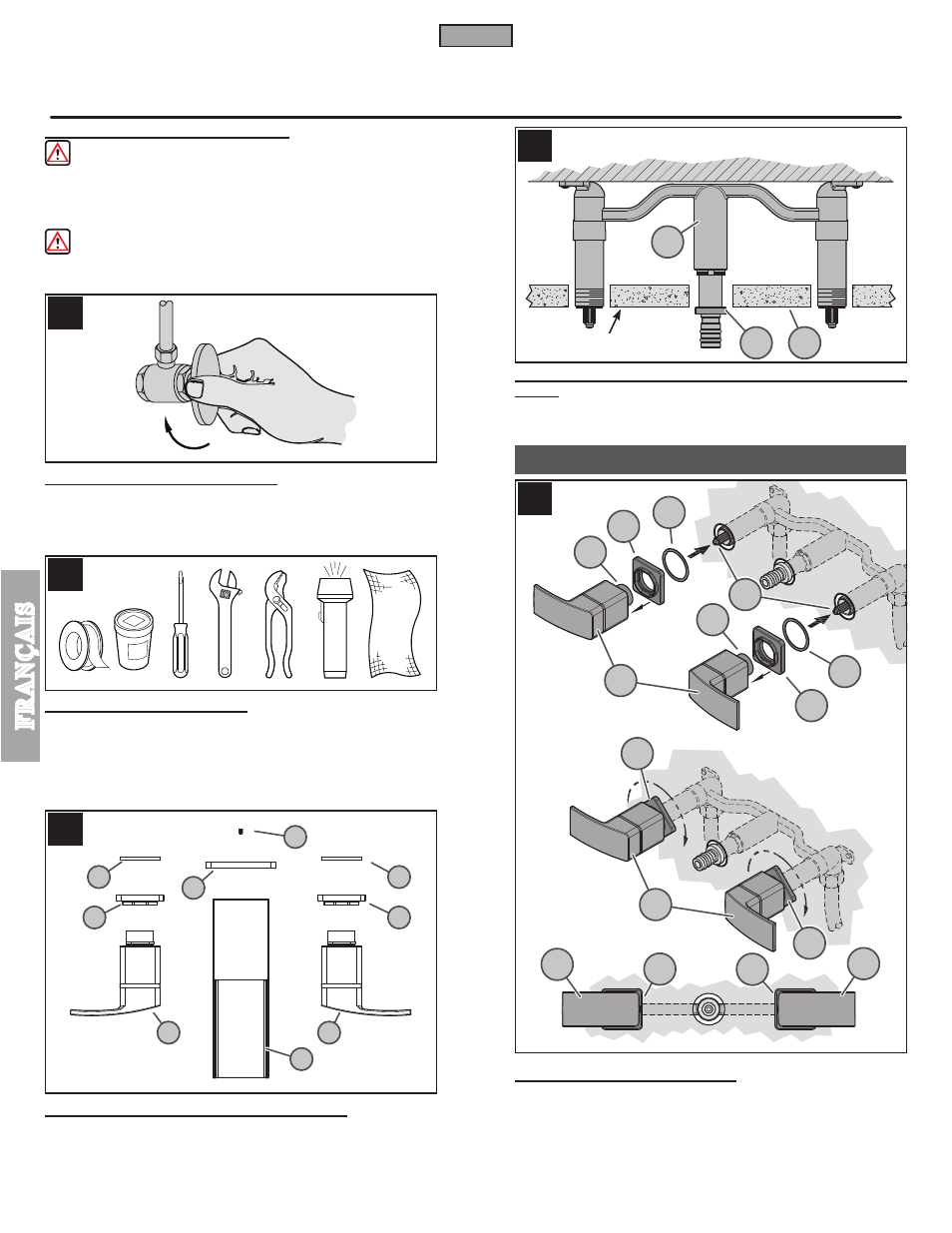

1 AVANT DE PROCÉDER À LA POSE

AVERTISSEMENT : lire attentivement toutes les instructions avant de procéder à

la pose. Price Pfister recommande de faire appel à un professionnel en cas d’incertitude

quant à l’installation de ce produit !

Ce produit doit être installé conformément à l’ensemble de la réglementation locale et

provinciale applicable à la plomberie et à la construction.

Ce produit est conçu pour être utilisé avec la robinetterie pour Corps De Valve

De Mur Pour Lavabo Price Pfister des séries 0W8-01. Il ne fonctionnera avec aucun

autre produit.

2 COUPURE DE L’ARRIVÉE D’EAU

Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent

généralement sous le lavabo ou à côté du compteur d’eau. En cas de remplacement

d’un robinet existant, le déposer du lavabo et nettoyer soigneusement la surface de

ce dernier.

3 OUTILLAGE RECOMMANDÉ

• Ruban PTFE de plombier

• Mastic de plombier

• Tournevis plat

• Clй а molette

• Pince

• Lampe de poche

• Chiffon

L’installation peut exiger des tuyaux d’arrivée et/ou des vannes d’arrêt neufs ou d’autres

outils.

4 VÉRIFICATION DU CONTENU DE LA BOÎTE

Lors de l’ouverture de la boîte, vérifier qu’elle contient toutes les pièces suivantes :

A Corps du bec

B Manettes (2x)

C Bride pour du bec

D Vis de pression

E Bride pour valves (2x)

Bride d’étanchéité (2X)

Si l’une quelconque de ces pièces manque, bien vouloir contacter le département du

service après-vente de Price Pfister au 1-800-Pfaucet (1-800-732-8238).

5 VÉRIFICATION DE LA POSITION DU CORPS DE LA

VALVE

Vérifiez que le corps de la valve (5A) est bien positionné sur le mur. Assurez-vous que

le l’épaule de l’adaptateur de bec (5B) est bien affleuré à la surface du mur fini (5C)

tel que montré.

6 INSTALLATION DES POIGNÉES

Vissez la bride de la valve (6A) sur la manche de la poignée (6B). Placez la bride

d’étanchéité (6C) sur le dos de la bride de la valve (6A). Fermez les valves, placez et

alignez la manche de la poignée (6B) sur les tiges de valves (6D). Fixez les poignées

(6E) en faisant tourner la bride de valve (6A) dans le sens des aiguilles d’une montre

jusqu’à ce que les poignées soient bien en place et affleurées à la surface du mur

fini. Assurez-vous que la bride de valve (6A) et les poignées (6E) sont alignées à

l’horizontale. Pour retirer les poignées, effectuez les étapes à l’inverse.

MUR FINI
