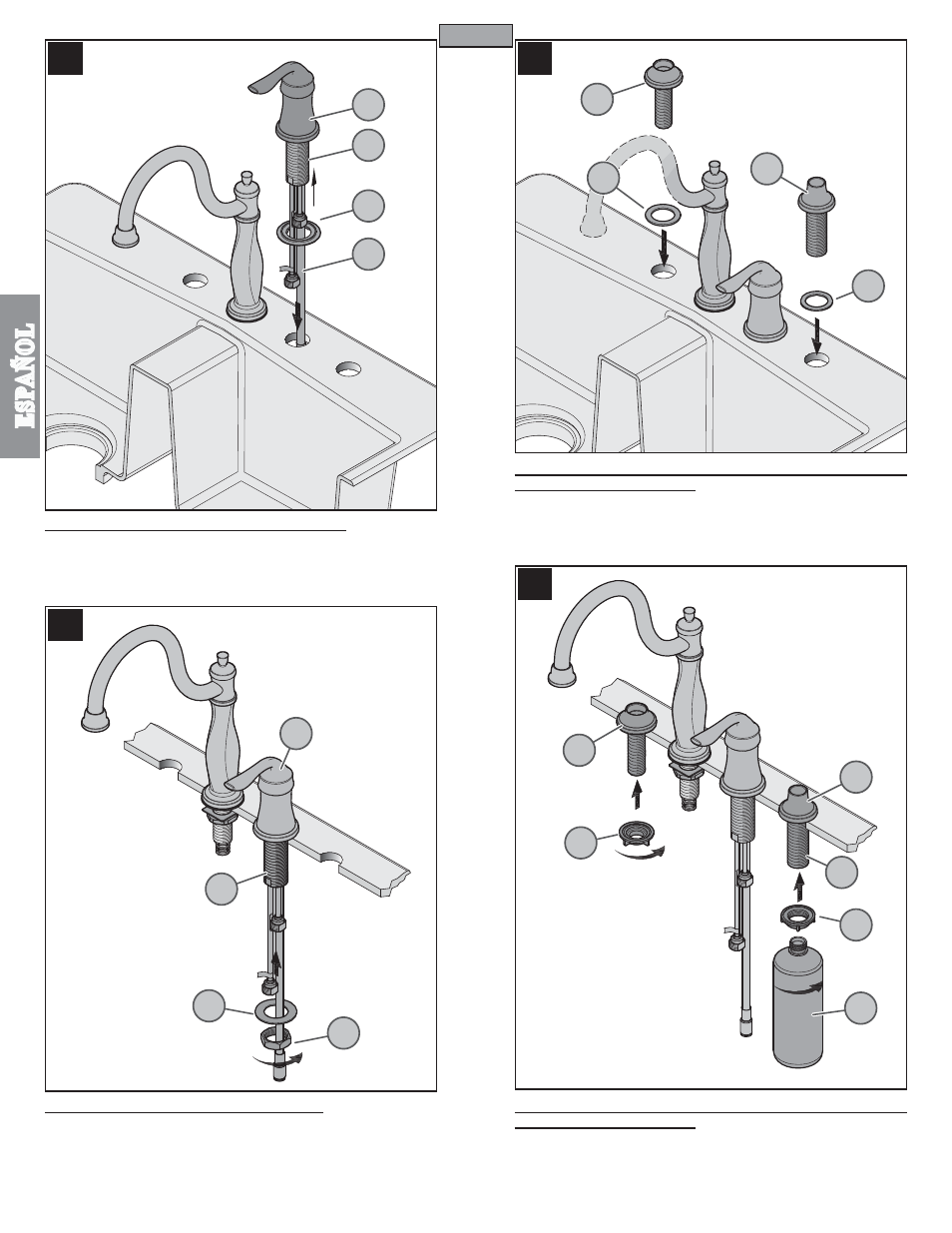

7 INSTALACIÓN DEL CUERPO DE CONTROL
En la ranura colocada debajo de la junta (7A), coloque masilla para plomería
siguiendo las instrucciones del fabricante. Coloque la junta (7A) debajo del del
el cuerpo de control (7B). Sobre del fregadero, introduzca la espiga roscada
(7C) y la tubería ﬂexible (7D) en el agujero lateral del fregadero.

8 SUJECIÓN DEL CUERPO DE CONTROL
Desde abajo del fregadero, coloque la arandela (8A) y la tuerca (8B) sobre la
espiga de montaje (8C). Veriﬁque que la manija (8D) esté señalando hacia
adelante y que gire de igual forma en ambas direcciones. Apriete bien la tuerca
(8B) en la espiga de montaje (8C).

Precaución: ¡No apriete demasiado!

9 INSTALACIÓN DE LA GUÍA DE MANGUERA Y DE LA GUIA
DEL SURTIDOR DE JABÓN
Inserte la la espiga de la guía de manguera (9A) a través de la empaquetadura (9B)
e inserte la espiga de la guia del surtidor de jabón (9C) a través de la empaquetadura
de espuma (9D) y luego en los agujeros del fregadero. (La guía de manguera y la
guia del surtidor de jabón se pueden colocar en cualquiera de los agujeros.)

10 SUJECIÓNDE LA GUÍA DE MANGUERA Y DE LA GUIA
DEL SURTIDOR DE JABÓN
Desde abajo del fregadero, sujete la guía de manguera (10A) y la guia del surtidor
de jabón (10B) atornillando las contratuercas de plástico (10C) y (10D). Atornille
la botella (10E) a la espiga del surtidor de jabón (10F). Apriete con la mano.

Precaución: ¡No apriete demasiado!
