FRANÇAIS

FRAN

AIS

FONCTIONNEMENT DES ROBINETS

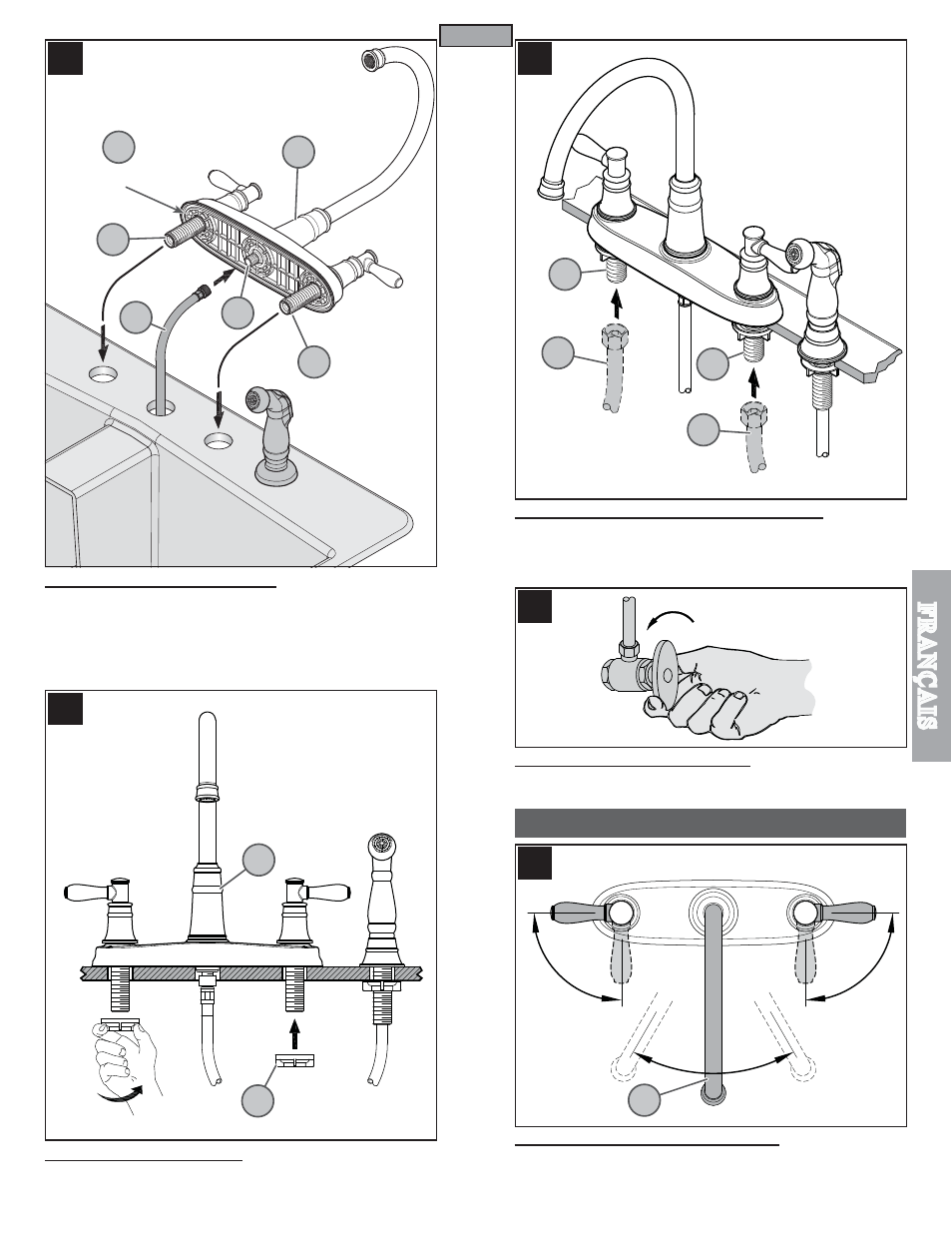

8 RACCORDEMENT DU FLEXIBLE

Bande d’ruban PTFE dans la ﬁletage externe conformément aux instructions du fabricant.
Serrer avec précaution le ﬂexible de douchette latérale (8A) sur le tube d’arrivée (8B)
de la douchette qui se trouve sur le fond du corps de mitigeur (8C). Appliquer du mastic
de plombier dans la rainure prévue à cet effet sur la plaque inférieure (8D). Et les tiges
ﬁletées (8E) du mélangeur par les trous.

9 FIXATION DU MÉLANGEUR

Aligner le mélangeur (9A) par rapport à la surface de l’évier. Le ﬁxer robinet dessous de
l’évier au moyen des écrous à oreilles (9B). Serrer ceux-ci avec les doigts.

10 RACCORDEMENTS DES ARRIVÉES D’EAU

Reliez l’arrivée d’eau (10A) aux entrées du robinet (10B). Les canalisations d’alimentation
d’eau chavole entrent á l’admission gauche. Les canalisations d’alimentation d’eau froide
entrent á l’admission droite. (Tuyaux d’arrivée d’eau ne sont pas incluses.) Veuillez suivre
les instructions du fabricant quand installant les robinets d’arrivée.

11 MISE EN SERVICE DU ROBINET

Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vériﬁer le dessus et le
dessous du lavabo pour voir s’il y a des fuites.

12 FONCTIONNEMENT DES ROBINETS

Robinet d’EAU FROIDE : fermeture-sens antihoraire, ouverture-sens horaire; Robinet
d’EAU CHAUDE : fermeture-sens horaire, ouverture-sens antihoraire. Le bec (12A)
peut pivoter dans n’importe quel sens autour du corps du mitigeur.

RAINURE INFÉRIEURE

10A

10B

12A

CHAUD

FROID

OUVERT
