FRANÇAIS
FRAN
Ç
AIS
2
3

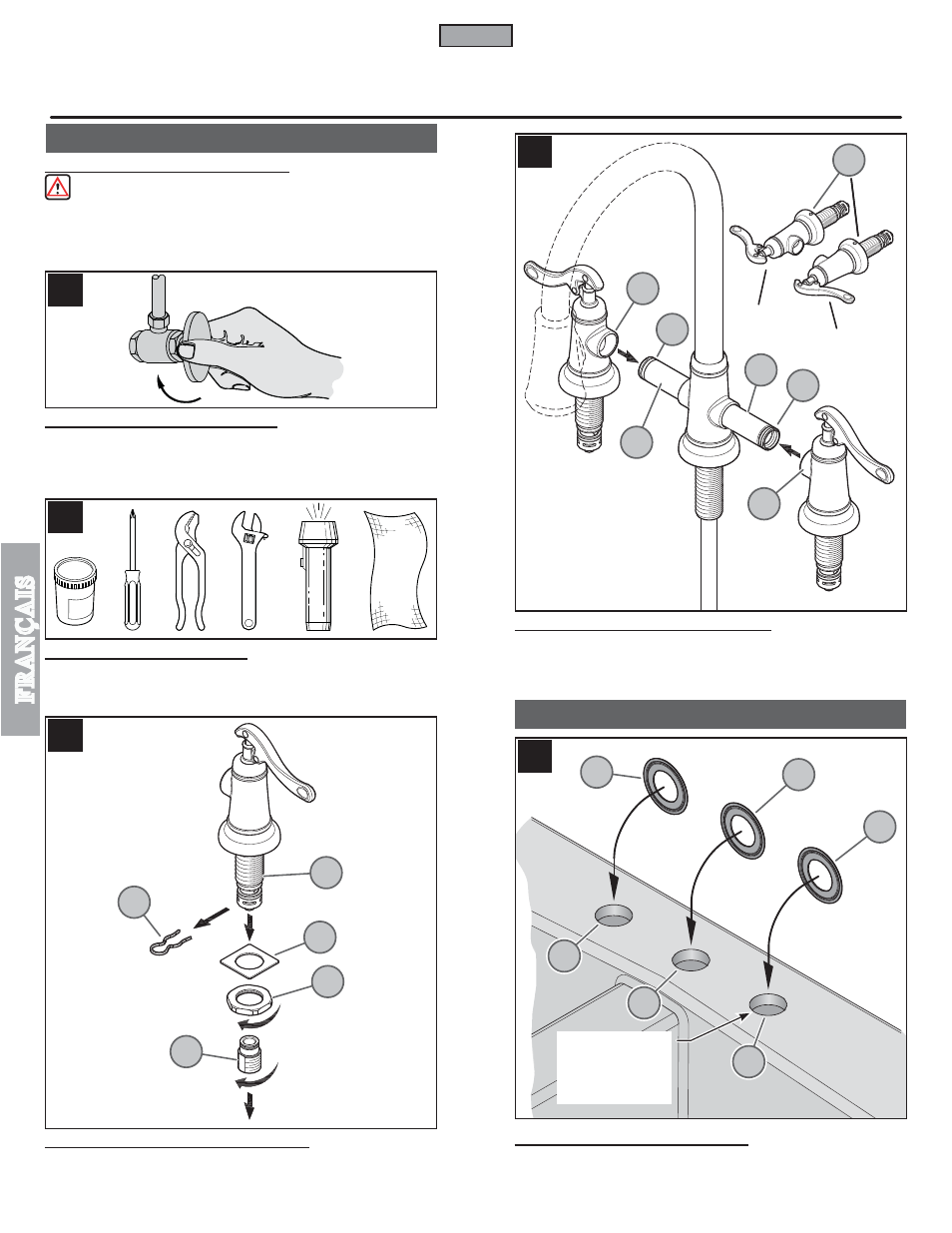

ÉTAPES PRÉLIMINAIRES
INSTALLATION DE ROBINET
4
5
6
Merci d’avoir acheté ce produit Price Pfister. Tous les produits Price Pfister sont fabriqués avec soin et contrôlés à l’usine pour offrir une
longue durée de service sans problème dans des conditions d’utilisation normales. Il est facile de poser ce produit à l’aide d’un outillage
de base et de nos illustrations très claires. Pour toute question concernant ce produit, appeler le 1-800-Pfaucet (1-800-732-8238).
1 AVANT DE PROCÉDER À LA POSE
AVERTISSEMENT : lire attentivement toutes les instructions avant de procéder à
la pose. Price Pfister recommande de faire appel à un professionnel en cas d’incertitude
quant à l’installation de ce produit !
Ce produit doit être installé conformément à l’ensemble de la réglementation locale et
provinciale applicable à la plomberie et à la construction.
2 COUPURE DE L’ARRIVÉE D’EAU
Repérer les arrivées d’eau et fermer leurs robinets. Ces robinets se trouvent
généralement sous le lavabo ou à côté du compteur d’eau. En cas de remplacement
d’un robinet existant, le déposer du lavabo et nettoyer soigneusement la surface de
ce dernier.
3 OUTILLAGE RECOMMANDÉ
• Mastic de plombier • Tournevis cruciforme • Pince
• Clй а molette • Lampe de poche • Chiffon
L’installation peut exiger des tuyaux d’arrivée et/ou des vannes d’arrêt neufs ou d’autres outils.
4 PRÉPARATION DE CORPS DE VALVE
Premier, retirer l’agrafe (4A) et puis connecteur d’entrée (4B) du corps de valve (4C) et
la conserver. Après, retirer l’écrou de fixation (4D) et la rondelle carrée (4E) du corps
de robinet (4C) et la conserver.
5 FIXATION DES CORPS DE POIGNÉE
Glisser les connecteurs de la poignée (5A) sur les ponts en bec (5B). Pousser les
connecteurs de la poignée (5A) jusqu’à ce qu’ils soient complètement affirmés. Faire
attention de ne pas endommager les joints toriques (5C). Soyez sûr que les boutons
(5D) indiquent l’arrière, comme montré.
6 POSE DE L’BAGUES DE MASTIC
En suivant les instructions du fabricant, appliquer un cordon de mastic de plombier
dans la rainure qui longe le bord extérieur de l’bague de mastic (6A). Placer l’bague de
mastic (6A) sur les trous de l’évier (6B).
10
4A
4B
4D
4E
4C
6A 6A
6A
6B
6B
6B
GAUCHE
DROITE
5A
5A
5B
5D
5B
5C
5C
1 1 /
4
” [32 mm] MIN.
1 1 /
2
” [38 mm] MAX.
DIAMÈTRE
TROUS 3 LIEUX
