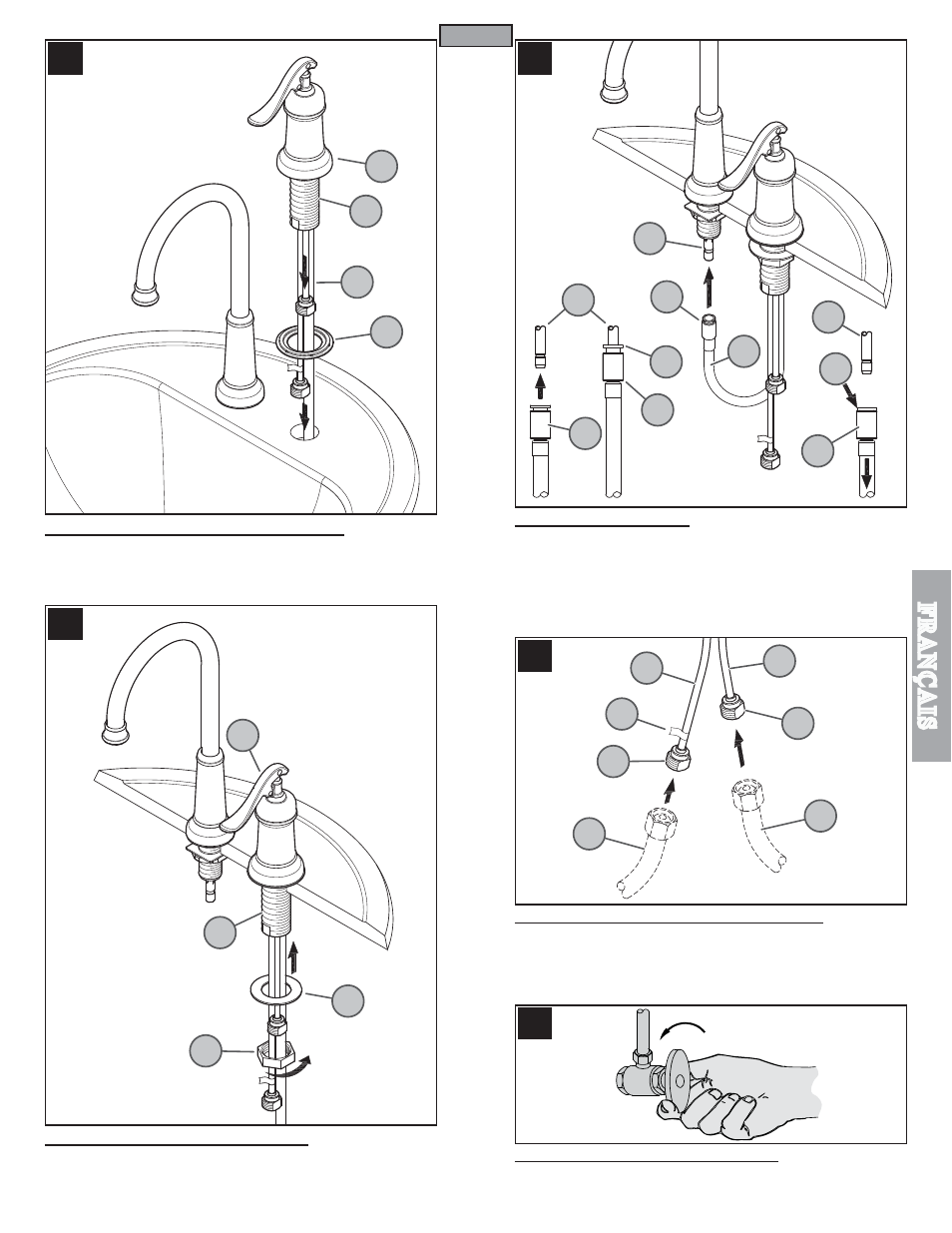

7 INSTALLATION DU CORPS DE CONTRÔLE

Appliquer un cordon de mastic de plombier dans la rainure prévue à cet effet sur la
anneau du joint (7A). Placez un anneau du joint (7A) sous la base du corps de contrôle
(7B). De au-dessus de l’évier, au travers du trou latéral de l’évier, faire (7C) passer la
tige (7D) et le tuyau souple du corps de contrôle.

8 FIXATION DU CORPS DE CONTRÔLE

Depuis le dessous de l’évier, placer la rondelle ronde (8A) et le écrou de ﬁxion (8B) sur
la tige de montage (8C). Serrer partiellement en s’assurant que la manette (8D) pivote
autant dans les deux sens. Serrer du corps de contrôle solidement sur l’évier.

9 CONNEXION DU TUYAU

Depuis le dessous de l’évier, pousser le connecteur (9A) qui se trouve à l’extrémité du
tuyau (9B) fermement à fond vers le haut sur le tube récepteur (9C). Tirer vers le bas
sur le connecteur (9A). Si le boîtier et le récepteur intérieur (9D) se séparent légèrement
sans se désaccoupler, le raccord du tube récepteur (9C) est bien assujetti.
Pour débrancher le raccord rapide, pousser le connecteur (9A) vers le haut. Tout en
maintenant le récepteur intérieur (9D) en place, tirer le connecteur (9A) de raccord
rapide vers le bas jusqu’à ce que le tube récepteur (9C) soit libéré.

10 RACCORDEMENTS DES ARRIVÉES D’EAU

Écarter avec précaution les tubes d’arrivée d’eau chaude et d’eau froide (10A) d’environ
7,6 cm (3 po). Raccorder les tuyaux d’arrivée d’eau (10C) aux entrées du robinets (10B).
Raccorder le tuyau d’arrivée d’eau chaude au raccord correspondant (10D) indiqué par le
étiquette rouge. (Les tuyaux d’arrivée d’eau et les raccords ne sont pas fournis). Suivez
les instructions du fabricant en installant des canalisations d’alimentation.

11 MISE EN SERVICE DU MÉLANGEUR

Ouvrir les robinets d’arrivée d’eau chaude et d’eau froide, puis vériﬁer le dessus et le
dessous du lavabo pour voir s’il y a des fuites.
