3
4
5
6
7

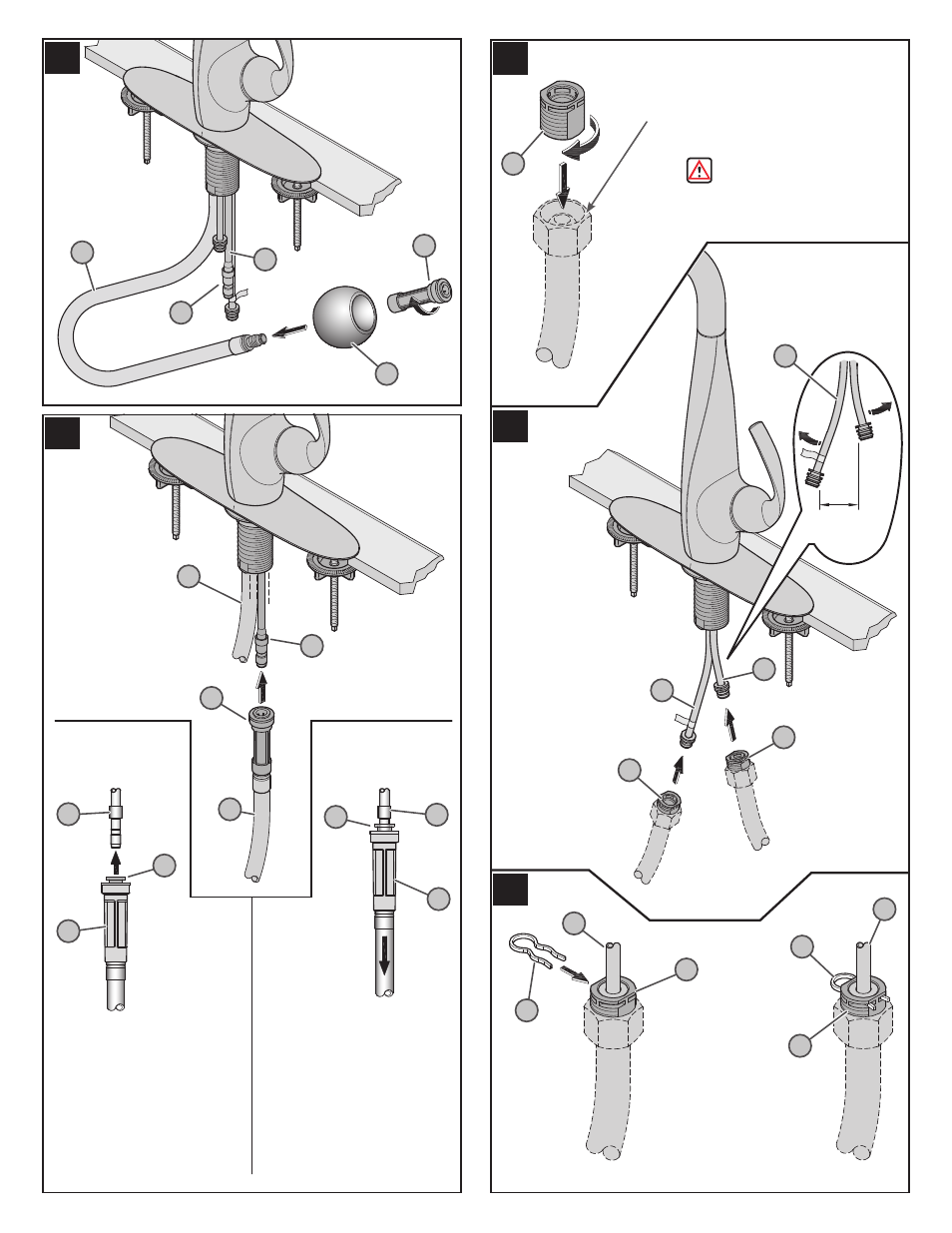

Push Quick Connector (K) upward
onto Receiving Tube (N).
Pull down on the Quick Connector (K). If Inner
Collet (K1) separate slightly but does not pull off
the Receiving Tube (N), connection is secure.
Empuje el conectador rápido (K) hacia
arriba sobre el tubo de recibo (N).
Tire hacia abajo el conectador rápido (K). Si
boquilla interior (K1) se separan ligeramente
pero no se desprenden del tubo de recibo (N),
la conexión está segura.
Pousser le connecteur rapide (K) à fond
vers le haut sur le tube récepteur (N). Tirer vers le bas sur le connecteur rapide
(K). Si le récepteur intérieur (K1) se séparent
légèrement sans se désaccoupler le raccord du
tube récepteur (N), le raccordement est bloqué.
4
HOT
CALIENTE
CHAUD
TO CONNECT
PARA CONECTAR
POUR SE RELIER
TO SECURE
PARA ASEGURAR
POUR FIXER
WATER SUPPLIES
SUMINISTRO DE AGUA
ROBINETS D’ARRIVÉE
COLD
FRÍA
FROID
1”
(26 mm)
Supply lines not included.
Las tuberías de suministro no están incluidas.
Les tuyaux d’arrivée d’eau ne sont pas fournis.
H
H
H
N
K
N
K
K1
K1
N
K
E
N
J
K
L
E
E
E
E
E
M
L
M
L
L
L
