B-8 / ESPAÑOL
B-8 - FORM NO. 56041656 - Exterra™ / SR 1900

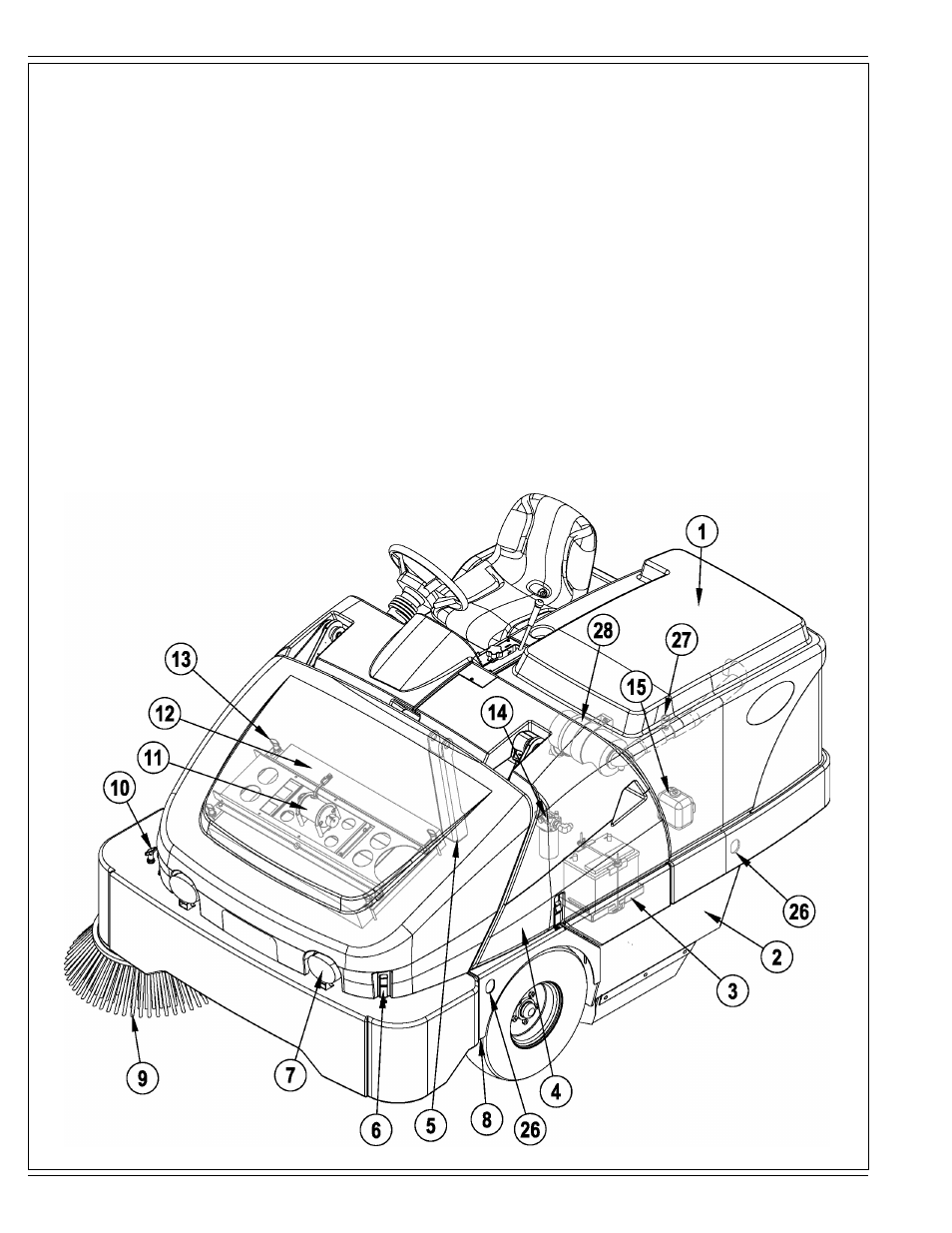

CONOZCA SU MÁQUINA
A lo largo de este manual encontrará números en negrita entre paréntesis – por ejemplo: (2). Estos números se refi eren a uno de los elementos
que aparecen en las siguientes cuatro páginas. Consulte estas páginas siempre que lo necesite para localizar los elementos citados en el texto.
1 Cubierta del compartimiento del motor
2 Panel de acceso del cepillo principal izquierdo
3 Batería
4 Conjunto de cubierta central
5 Soporte de seguridad de la tolva
6 Pestillo de la cubierta de la tolva
7 Faro
delantero
8 Puntos de elevación (la ubicación trasera tiene el mayor peso debajo del radiador)
9 Cepillo
lateral
10 Botón de ajuste de altura del cepillo lateral
11 Conjunto del agitador del fi ltro de polvo
12 Filtro de control de polvo de la tolva
Los modelos europeos utilizan un sistema de fi ltración tipo bolsa exenta de mantenimiento que no se muestra aquí
13 Botones de retén del conjunto del vibrador
14 Filtro de aceite hidráulico
15 Depósito de recuperación de líquido de refrigeración (ubicación 4 cilindros)
revised 8/07
