14 - SP

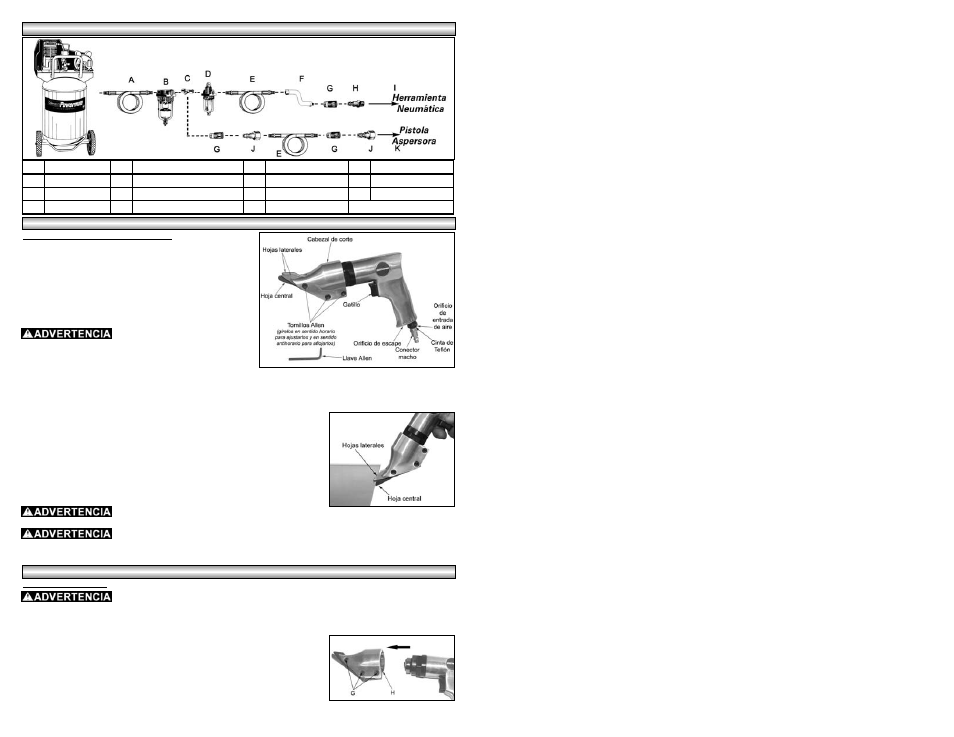

INSTRUCCIONES DE OPERACIÓN INSTRUCCIONES DE OPERACIÓN
INST INST ALACIÓN TÍPICA ALACIÓN TÍPICA
Key Description Key Description Key Description Key Description
A Manguera de aire D Engrasador en línea G Acoplador rápido J Conector hembra
B Filtro en línea E Manguera de aire H Conector macho K Pistola aspersora
C Conector en T F Manguera de conexión flexible I Herramienta neumática
Figura 1
Para comenzar a utilizar la herramienta:
1.
Como práctica estándar, drene el agua del tanque del
compresor de aire y las tuberías de aire antes de utilizar la
herramienta cada día (consulte el manual del usuario del
compresor para obtener instrucciones detalladas).
2. Instale un conector macho NPT de 1/4" (no incluido) en el
orificio de entrada de aire de la herramienta (ver Figura 2).
Nota: Utilice cinta Teflon® en todas las conexiones de
rosca.
3. Encienda el compresor de aire y deje que acumule presión.
Mantenga las manos y el cuerpo lejos
de las partes móviles
.
4. Gradúe el regulador del compresor de aire o el
regulador de la línea de suministro a 620 kPa.
5 Lubrique la herramienta (consulte las instrucciones de mantenimiento para el usuario).
6. Conecte la herramienta al acoplador rápido de la manguera de aire. NOTA: Se recomienda utilizar una manguera
de conexión flexible con un cabezal giratorio (P012-0079SP - no incluida) para evitar que la manguera de aire
se doble, enrosque o gaste demasiado (ver figura 1 para las conexiones recomendadas).
7. Coloque las hojas laterales en el borde de la parte superior de la pieza de trabajo (ver
figura 3). NOTA: Siempre lubrique el material que se está cortando. Use aceite
estándar para máquinas al trabajar con acero y solventes al trabajar con
aluminio.
8. Apriete el gatillo suavemente para encender la herramienta. Mueva la herramienta
hacia adelante y mantenga las hojas laterales a ras de la superficie de la pieza de tra
bajo. La velocidad de la herramienta aumenta al aumentar la presión del gatillo.
NOTA: No fuerce la herramienta. Demasiada presión puede hacer que las hojas
se rompan o se traben. Muy poca presión puede hacer que la hoja no corte
correctamente.
Esta herramienta cuando está en uso puede expulsar materiales como astillas de metal. Al
usar esta herramienta, siempre use gafas de seguridad aprobadas por ANSI Z87.1.
Los bordes y las partes de la pieza de trabajo son filosos. Use guantes para evitar lesiones.
9. Al terminar de cortar, retire la herramienta de la pieza de trabajo mientras el motor aún está funcionando. Para detener la
herramienta, suelte el gatillo.
Figura 2
Figura 3
INSTRUCCIONES DE MANTENIMIENT INSTRUCCIONES DE MANTENIMIENT O DEL O DEL USUARIO USUARIO
Reemplazo de las hojas
Siempre desconecte la herramienta de la fuente de alimentación de aire antes de cambiar las
hojas o lubricarla. No opere la herramienta si el cabezal de corte y las hojas no están firmes
en su lugar.
1. Afloje los 3 tornillos Allen (G) del cabezal de corte (H). Jale el cabezal de corte hacia afuera y gírelo hacia adelante y hacia
atrás para liberarlo del motor (ver figura 4).
NOTA: Consulte la figura 5 para ver los pasos 2 a 11.
2.
Retire los 2 tornillos Allen delanteros que sostienen las hojas en su lugar, con cuidado
de no aflojar los separadores (B y E) ni las tuercas (F) que se encuentran en los
extremos de los tornillos.
3. Retire las 2 hojas laterales (A y D), la hoja central (C) y los separadores (B y E).
4. Coloque las hojas nuevas como se indica en la figura 5.
5. Lubrique y luego inserte el separador (B) en la hoja central (C).
Figura 4
