FONCTIONNEMENT
B-6
INVERTEC STT II (CE)

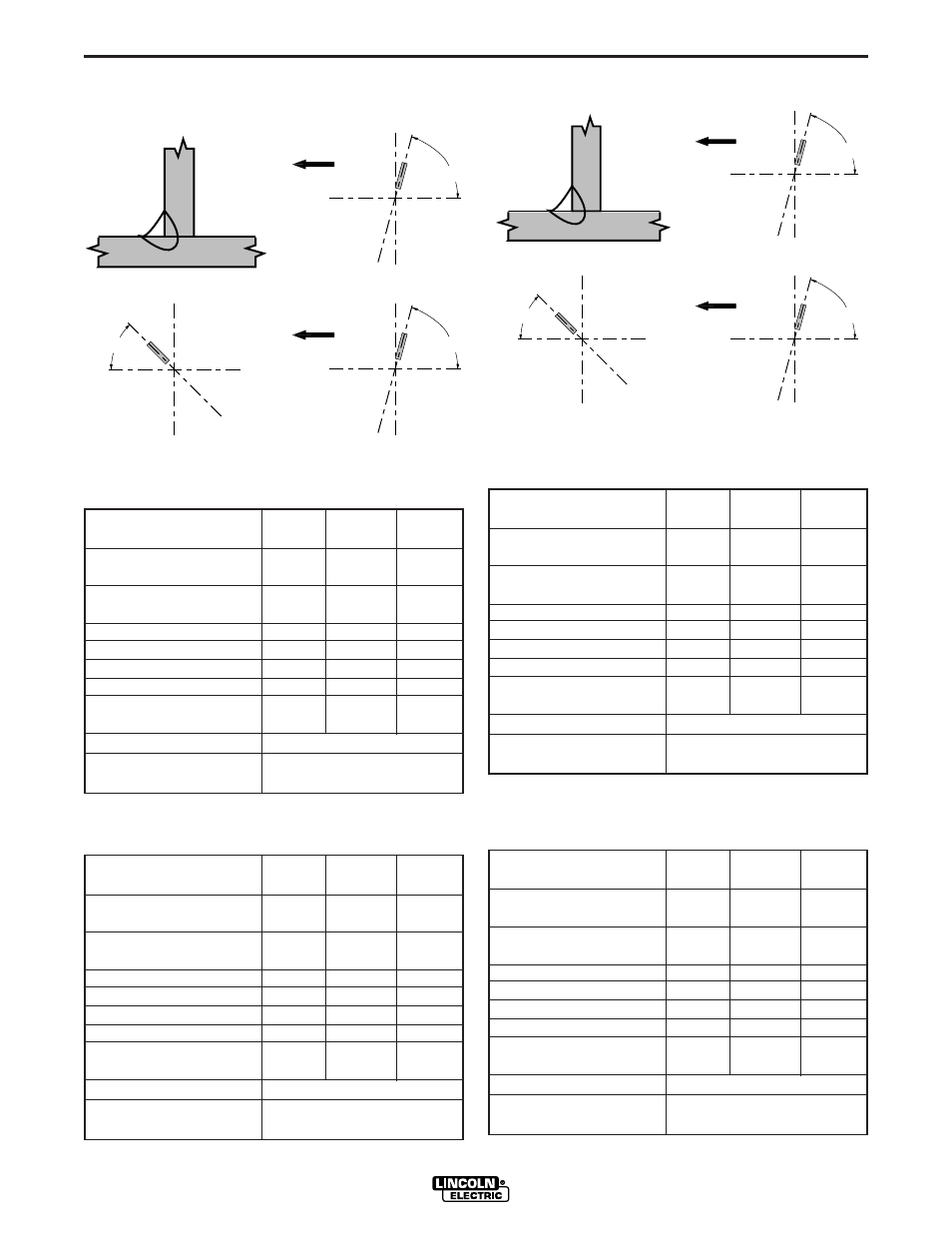

PROCÉDURES DE SOUDAGE POUR STT
II
(Acier) Soudure en Angle Horizontal (Voir les
Tableaux B.1 et B.2)
Tableau B.1
Gaz de Protection à 100% de CO2
(Réglé pour le Mode Acier)
Tableau B.2
Gaz de Protection à 75% de CO2 – 25% dʼArgon
(Réglé pour le Mode Acier)
(Stainless Steel) Horizontal Fillet
(See Table B.3 and B.4)
Tableau B.3
Gaz de Protection à 90% He, 7,5% Ar, 2,5% CO2
(Réglé pour le Mode Acier)
45°
VUE EN BOUT
75°
VUE DE FACE
DIRECTION
DE
PARCOURS
75°
VUE D EN HAUT
DIRECTION
DE
PARCOURS
Épaisseur de la Plaque “ (mm) 20 ga
14 ga
10 ga
(0,9)
(2,0)
(3,25)
Taille de l Électrode ” (mm) 0,035
0,045
0,045
(0,9)
(1,1)
(1,1)
WFS “/min (m/min)
100
100
170
(2,5)
(2,5)
(4,2)
Courant de Crête
220
260
280
Courant de Fond
30
40
65
Réglage du « Tailout »
3
7
5
Ampérage Moyen
60
105
120
Vitesse de Parcours “/ min
12
12
12
(m/min)
(0,3)
(0,3)
(0,3)
Débit de Gaz cfh (L/min)
25 (12)
Résistance Électrique “
1/4 - 3/8
(mm)
(6,4 - 10)
Épaisseur de la Plaque “ (mm) 20 ga
14 ga
10 ga
(0,9)
(2,0)
(3,25)
Taille de l Électrode ” (mm) 0,035
0,045
0,045
(0,9)
(1,1)
(1,1)
WFS “/min (m/min)
100
100
120
(2,5)
(2,5)
(3,0)
Courant de Crête
225
270
310
Courant de Fond
40
65
70
Réglage du « Tailout »
8
4
6
Ampérage Moyen
70
110
130
Vitesse de Parcours “/ min
12
12
12
(m/min)
(0,3)
(0,3)
(0,3)
Débit de Gaz cfh (L/min)
25 (12)
Résistance Électrique “
1/4 - 3/8
(mm)
(6,4 - 10)
45°
VUE EN BOUT
75°
VUE DE FACE
DIRECTION
DE
PARCOURS
75°
VUE D EN HAUT
DIRECTION
DE
PARCOURS
Épaisseur de la Plaque “ (mm) 20 ga
14 ga
10 ga
(0,9)
(2,0)
(3,25)
Taille de l Électrode ” (mm) 0,035
0,045
0,045
(0,9)
(1,1)
(1,1)
WFS “/min (m/min)
100
130
170
(2,5)
(3,3)
(4,2)
Courant de Crête
165
210
250
Courant de Fond
35
60
85
Réglage du « Tailout »
7
7
4
Ampérage Moyen
40
95
120
Vitesse de Parcours “/ min
12
16
16
(m/min)
(0,3)
(0,4)
(0,4)
Débit de Gaz cfh (L/min)
25 (12)
Résistance Électrique “
1/4 - 3/8
(mm)
(6,4 - 10)
Épaisseur de la Plaque “ (mm) 20 ga
14 ga
10 ga
(0,9)
(2,0)
(3,25)
Taille de l Électrode ” (mm) 0,035
0,045
0,045
(0,9)
(1,1)
(1,1)
WFS “/min (m/min)
100
130
170
(2,5)
(3,3)
(4,2)
Courant de Crête
145
190
280
Courant de Fond
45
95
95
Réglage du « Tailout »
7
8
7
Ampérage Moyen
60
120
150
Vitesse de Parcours “/ min
12
12
12
(m/min)
(0,3)
(0,3)
(0,3)
Débit de Gaz cfh (L/min)
25 (12)
Résistance Électrique “
1/4 - 3/8
(mm)
(6,4 - 10)
