B-2 FONCTIONNEMENT B-2
EFFICACITÉ DU REFROIDISSEMENT
La grande efficacité de refroidissement du COOL
ARC® 40 offre une Torche plus froide et plus con-
fortable quʼune torche conventionnelle refroidie à
lʼeau.
Le COOL ARC® 40 retire de façon efficace la chaleur
émise par lʼarc de soudage au niveau de la poignée
du pistolet ou de la torche pour la placer dans le
courant dʼair sortant sur lʼarrière du Refroidisseur. La
température de lʼair ambiant affecte la température du
liquide de refroidissement du COOL ARC® 40.
Par exemple :
Au contraire dʼautres refroidisseurs à lʼeau qui dépen-
dent de réservoirs de taille encombrante, les com-
posants très efficaces du COOL ARC® 40 permettent
dʼavoir un réservoir de petite taille. Il en résulte un
appareil portable léger.
COOL ARC® 40
REFROIDISSEUR À L’EAU COOL ARC® 40
M19724
3-23-2001
RÉSERVOIR
LIQUIDE DE
REFROIDISSEMENT
POMPE
ÉCHANGEUR
THERMIQUE VENTILATEUR
CIRCULATION
AIR
TORCHE
OU
PISTOLET
DE SOUDAGE
ENTRÉE
CHALEUR
COOL-ARC 40
SORTIE LIQUIDE DE
REFROIDISSEMENT ENTRÉE LIQUIDE DE
REFROIDISSEMENT
ENTRÉE
AIR AMBIANT
SORTIE
AIR CHAUFFÉ
ÉCHANGEUR
THERMIQUE
VENTILATEUR
POMPE
RETOUR DE
LIQUIDE DE
REFROIDISSEMENT
ADMISSION LIQUIDE
DE REFROIDISSEMENT
LIQUIDE DE
REFRO
IDISSEMENT
NOTE:
SORTIE LIQUIDE DE
REFROIDISSEMENT =
=
TUYAU BLEU
TUYAU ROUGE
LIQUIDE DE
REFRO IDISSEMENT
ENTRÉE LIQUIDE DE
REFROIDISSEMENT

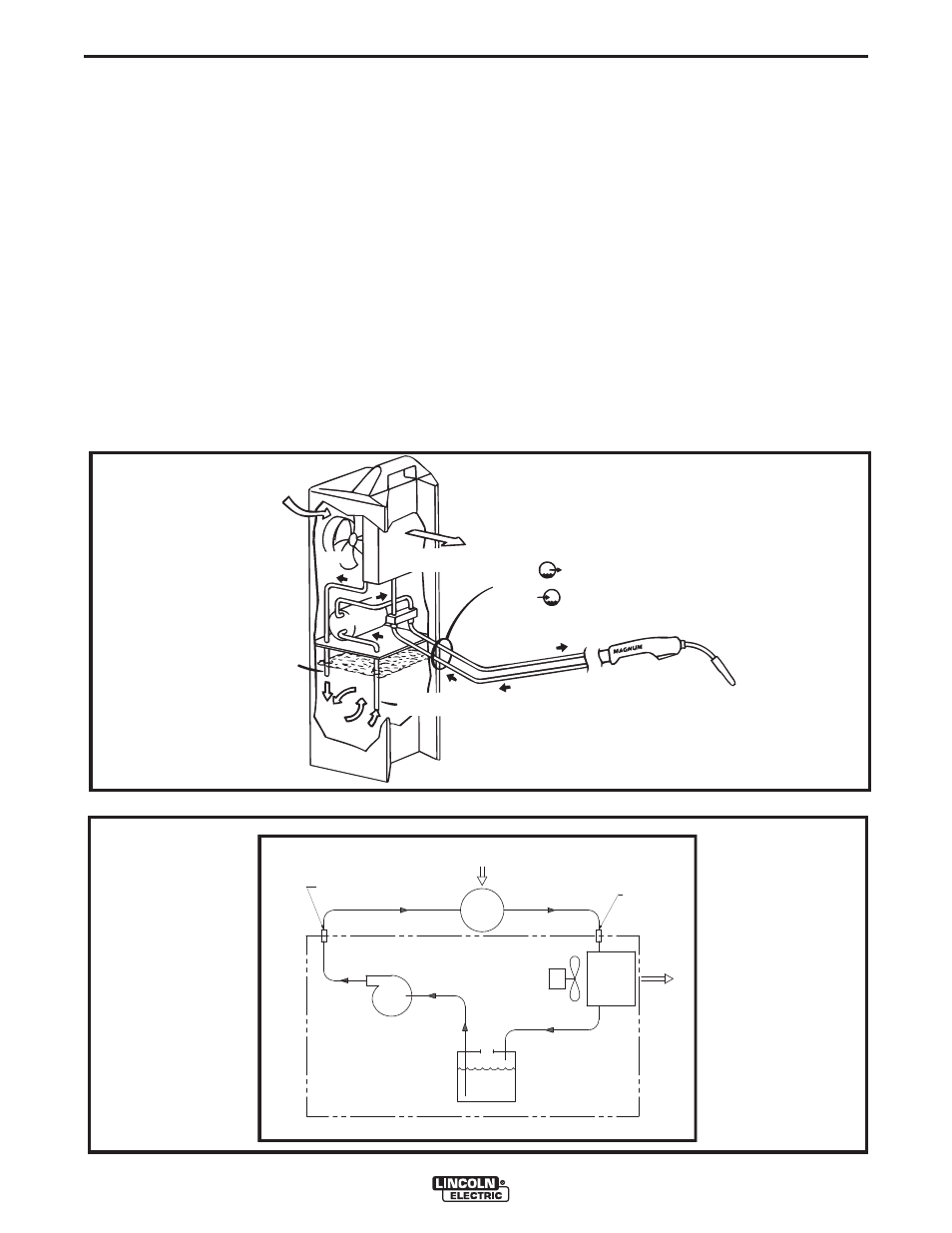

FIGURE 6
Diagramme de Circulation du Liquide de Refroidissement
FIGURE 7
