A-5 INSTALACIÓN
V160-T
A-5
CONEXIONES DE SALIDA
La DESCARGA ELÉCTRICA puede
causar la muerte
• Mantenga el portaelectrodo, la
antorcha TIG y el aislamiento de
los cables en buenas condiciones
y en su lugar.
• No toque partes eléctricamente
activas o el electrodo con la piel o
ropa mojadas.
• Aíslese del trabajo y tierra.
• Apague el interruptor de línea de entrada de la
Invertec V160-T antes de conectar o desconec-
tar los cables de salida u otro equipo.
------------------------------------------------------------
CONEXIÓN DE SALIDA PARA SOLDADURA
CON ELECTRODO REVESTIDO (FIGURA A.2)
Primero determine la polaridad de electrodo adecua-
da para el electrodo que se está utilizando. Consulte
los datos del electrodo para obtener esta información.
Después, conecte los cables de salida a las termi-
nales de salida que corresponden a esta polaridad.
Por ejemplo, para la soldadura de CD (+), conecte el
cable del electrodo (que a su vez está conectado al
portaelectrodo) a la terminal de salida “+”, y el cable
de trabajo (que a su vez está conectado a la pinza de
trabajo) a la terminal de salida “-”. Inserte el conector
alineando la entrada con las entradas, y gire a la
derecha hasta que la conexión esté bien apretada.
No apriete de más.
CONEXIÓN DE SALIDA Y GAS PARA SOL-
DADURA TIG (FIGURA A.1)
Esta unidad no incluye una antorcha TIG, pero es
posible comprar una en forma separada. Para esta
máquina se recomiendan la Lincoln PTA-9 (K1781-1 o
K1781-3 únicamente sin válvula de gas) o PTA-17
(K1782-1 o K1782-3) para este propósito; sin embar-
go se puede utilizar cualquier antorcha TIG similar.
Para conectar el Enchufe Twist-Mate a una Antorcha
Lincoln, deslice la funda de goma sobre el cable de la
antorcha (agrande la abertura de la funda si es nece-
sario), atornille firmemente el conector del cable de la
antorcha en el conector de bronce, y deslice la funda
de nuevo sobre el conector de bronce.

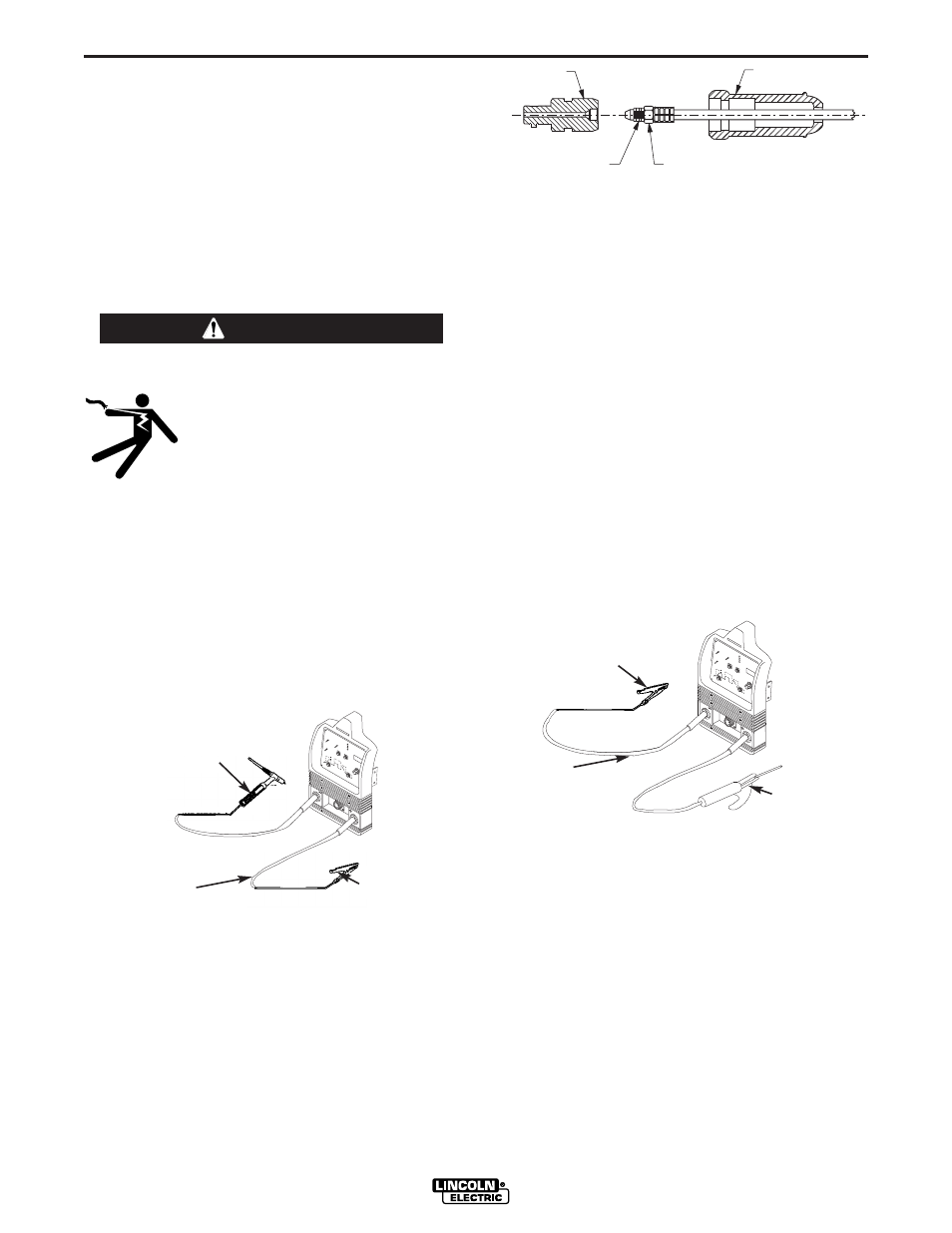

ADAPTADOR TIG
COMPUESTO DE RETENCIÓN
INICIO DE ROLDANA AISLANTE
CABLE DE ALIMENTACIÓN DE LA ANTORCHA TIG CON
CONECTOR DE GAS
ADVERTENCIA
PINZA DE
TRABAJO
CABLE DE TRABAJO
ANTORCHA TIG
FIGURA A.1
La soldadora incluye un cable de aterrizaje y conector
Twist Mate® de antorcha TIG. Para conectar los
cables, APAGUE el interruptor de encendido. Conecte
el enchufe Twist Mate del cable de la antorcha en el
Receptáculo de Salida del Electrodo/Gas de CD(-) al
frente de la soldadora y gírelo a la derecha hasta que
esté apretado.
CONEXIÓN DEL CABLE DE TRABAJO
A continuación, conecte el cable de trabajo a la termi-
nal de salida “+” en la misma forma.
Para minimizar la interferencia de alta frecuencia, con-
sulte la sección Aterrizamiento de la Máquina y
Protección contra Interferencia de Alta Frecuencia
de este manual para conocer el procedimiento ade-
cuado de aterrizamiento de la pinza y pieza de trabajo.
FIGURA A.2
PINZA DE TRABAJO
CABLE DE
TRABAJO
PORTA-
ELECTRODO
• Ranger 250,305
• Commander 300, 400, & 500
Algunos motores de combustión interna no cumplen
estas condiciones (por ejemplo, Miller Bobcats, etc).
No se recomienda operar la Invertec V160-T con
motores de combustión interna que no satisfacen
estos requerimientos. Tales combinaciones pueden
provocar niveles de alto voltaje inaceptables en la
fuente de poder de la Invertec V160-T.
