ICE-QM871 COM Express Module
Page 20

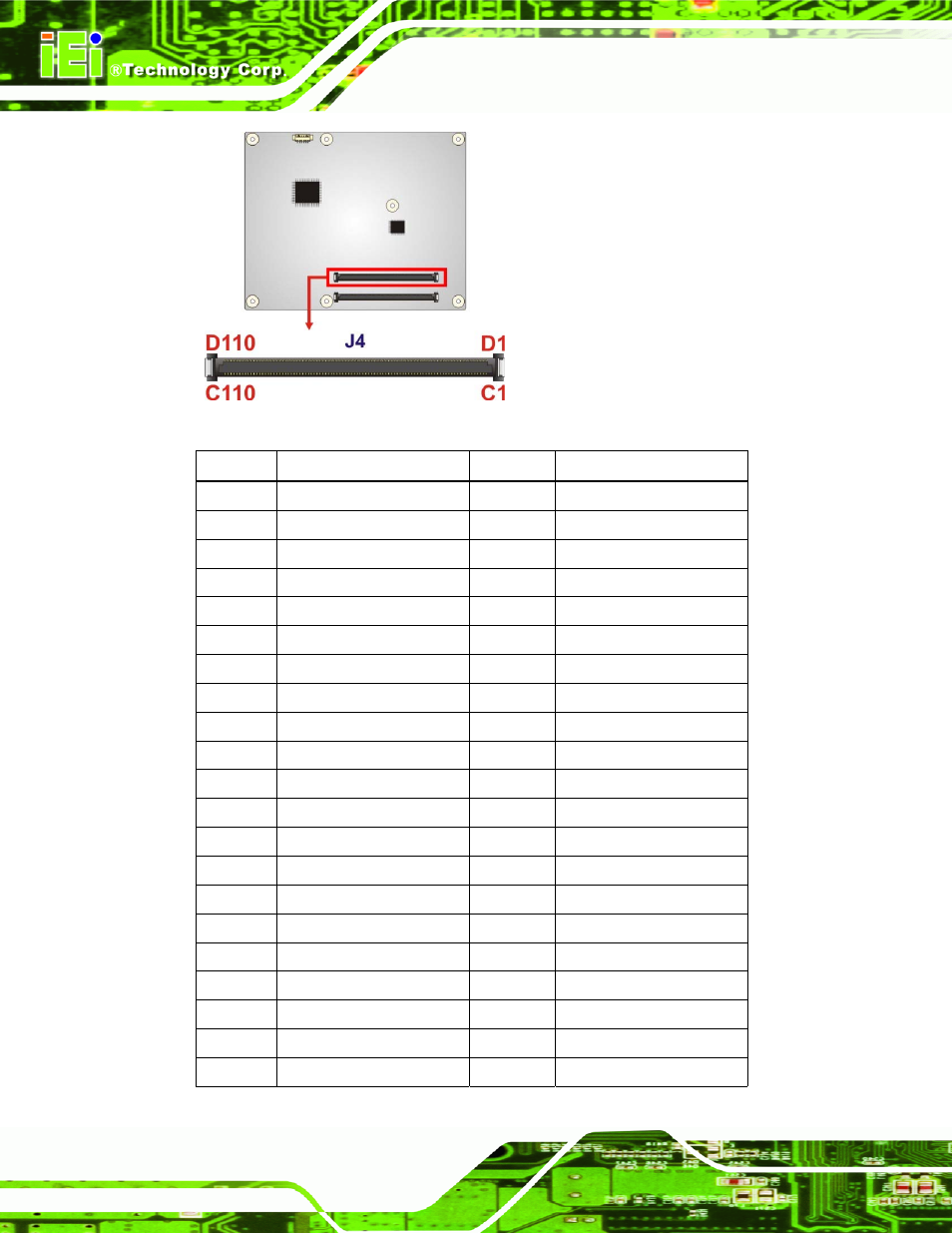

Figure 3-3: COM Express Connector CD Location
Pin No. Description Pin No. Description
C1
GND0
D1
GND15
C2 GND D2 GND
C3 USB_SSRX0- D3 USB_SSTX0-
C4 USB_SSRX0+ D4 USB_SSTX0+
C5 GND D5 GND
C6 USB_SSRX1- D6 USB_SSTX1-
C7
USB_SSRX1+
D7
USB_SSTX1+
C8 GND D8 GND
C9 USB_SSRX2- D9 USB_SSTX2-
C10 USB_SSRX2+ D10 USB_SSTX2+
C11 GND1 D11 GND16
C12 USB_SSRX3- D12 USB_SSTX3-
C13
USB_SSRX3+
D13
USB_SSTX3+
C14 GND D14 GND
C15 RSVD D15
DDI1_CTRLCLK_AUX+
C16 RSVD D16
DDI1_CTRLDATA_AUX-
C17 RSVD D17 RSVD
C18 RSVD D18 RSVD
C19 PCIE_RX6+ D19 PCIE_TX6+
C20 PCIE_RX6- D20 PCIE_TX6-
C21 GND2 D21 GND17
